Mạch nháy theo nhạc LM3915 V2 sử dụng IC LM3915
Thông số kỹ thuật.
- Điện áp: 5v-DC ( Khuyên Dùng: Nguồn 5V-1A; Nguồn 5V-2A )
- Kích thước: 4.7 x 4.7cm
- Đầu ra điều khiển tối đa: 10 Led / 1 Kênh
- LED khuyên dùng là các loại LED đơn Phi 5, LED Phi 3 hoặc 1 số loại LED Liền Phi 5
- Mạch Điều Khiển sử dụng IC LM3915 để hoạt động, ngoài ra trường hợp IC LM3915">IC LM3915 bị hỏng có thể thay thế bằng LM3914
- Mạch có thiết kế 2 Jack Audio 3.5 để các bạn có thể kết nối chuyển đổi ra Âm li hay Loa nghe nhạc
- Các bạn cần sử dụng dây Audio 3.5 2 đầu đực hoặc tự chế dây tín hiệu bằng Jack Audio 3.5 để kết nối cho mạch hoạt động.
- Yêu cầu: Hệ thống LED của các bạn phải nối Âm chung để kết nối với mạch, các dây Dương của các hàng Led sẽ được nối vào các cổng từ LED 1 - LED 10
- Lưu ý: LED sẽ hoạt động nháy từ LED 10 đến LED 1 nên các bạn lưu ý kẻo lắp ngược nhé.

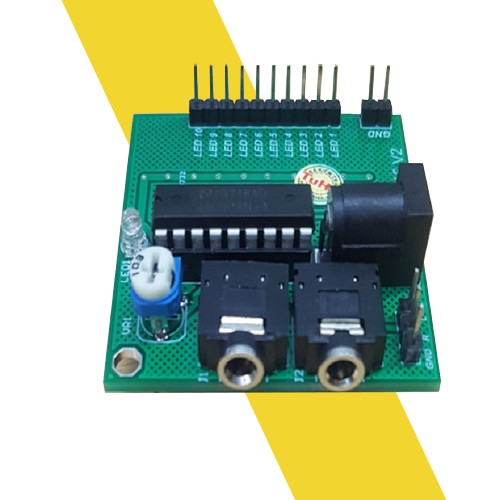

Mạch nháy theo nhạc LM3915 V2
Hướng dẫn sử dụng mạch nháy theo nhạc LM3915
