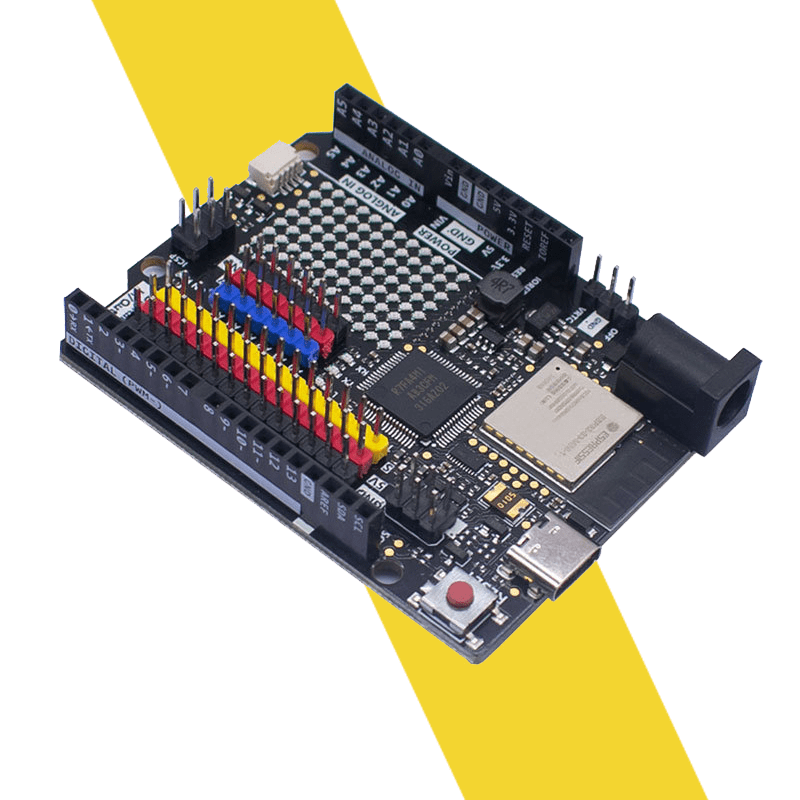

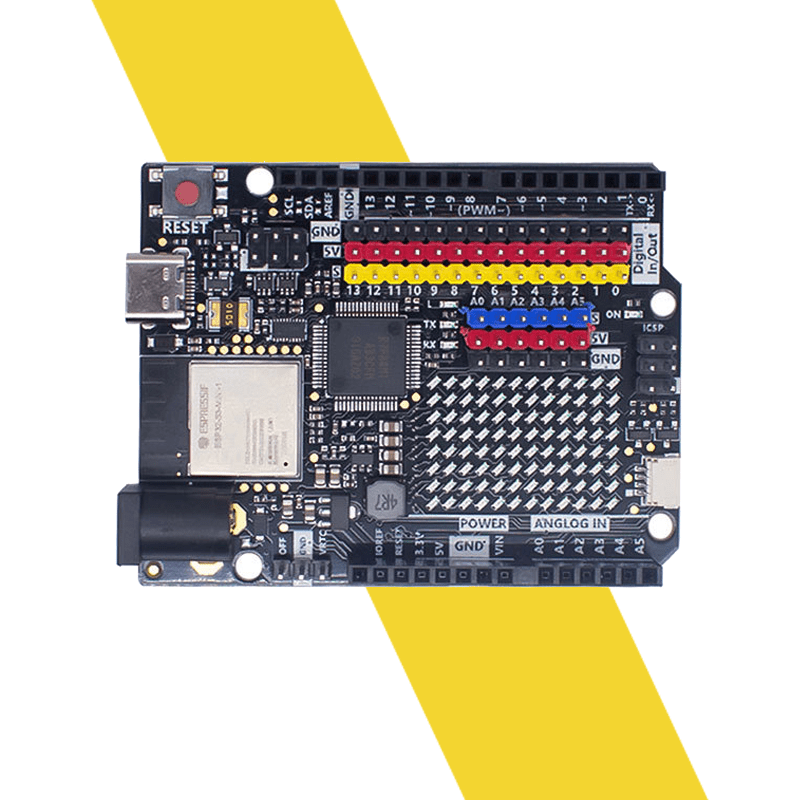

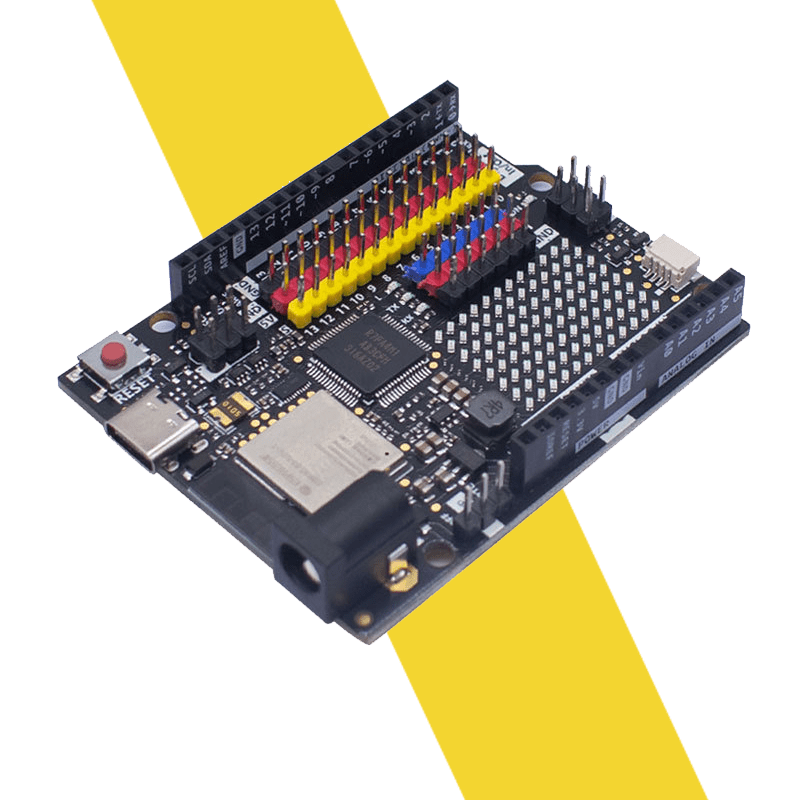

Mạch Uno R4 Wifi (Arduino Uno R4 Wifi Compatible) có thiết kế thương thích với Arduino Uno R4 Wifi | Arduino Documentation là phiên bản nâng cấp của phiên bản Arduino Uno R3 sử dụng vi điều khiển Renesas RA4M1 (Arm® Cortex®-M4) cho sức mạnh xử lý vượt trội, bổ sung nhiều chuẩn giao tiếp mới như DAC, CAN và bổ sung thêm bộ nhớ Flash, SRAM, EEPROM, đặc biệt là vi điều khiển này chạy 5VDC nên gần như hoàn toàn tương thích với phiên bản tiền nhiệm. Ngoài ra mạch còn được tích hợp Module Wifi & Bluetooth ESP32 S3 cho các ứng dụng IoT, hãy xem bản so sánh dưới đây để thấy rõ sự khác biệt:
Thông số kỹ thuật:
- Thiết kế thương thích với Arduino Uno R4 Wifi | Arduino Documentation
- Tích hợp các chân cắm thiết bị rào đực kèm nguồn cấp cho các chân Digital và Analog.
- Lưu ý chỉ cấp nguồn trong khoảng an toàn 5VDC cho cổng USB-C hoặc 6~12VDC cho cổng cấp nguồn giắc DC hoặc chân VIN.
- Microcontroller: Renesas RA4M1 (Arm® Cortex®-M4)
- Radio Module: ESP32 S3 Module
- USB: USB-C® Programming Port
- Pins
- Digital I/O Pins: 14
- Analog input pins: 6
- DAC: 1
- PWM pins: 6
- External interrupts: 2,3
- Communication
- UART: 1
- I2C: 1
- SPI: 1
- CAN: 1
- Power
- Circuit operating voltage: 5VDC
- Input voltage (VIN): 6~12VDC
- Current per I/O Pin: 8 mA
- Clock speed: 48 MHz
- Memory:
- RA4M1: 256 kB Flash, 32 kB RAM
- ESP32 S3 Module: 384 kB ROM, 512 kB SRAM
- Dimensions: 68.85 x 53.34mm
