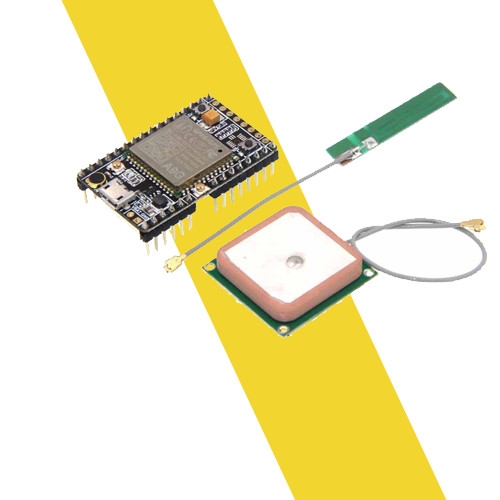

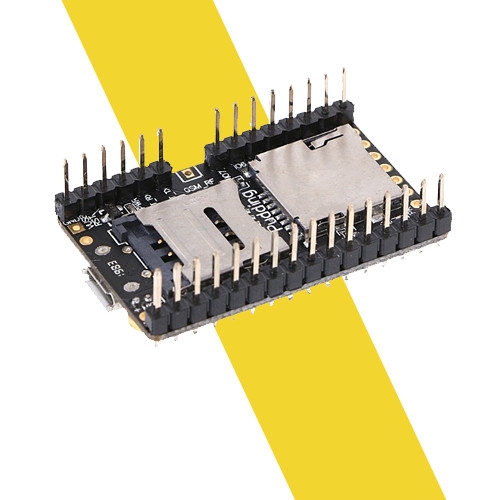

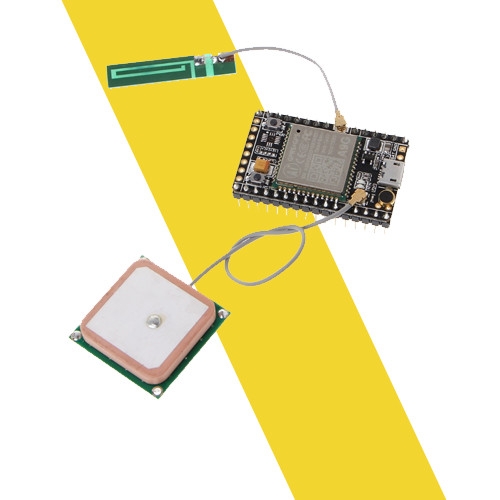

A9 GPRS, Mạch GSM GPRS GPS BDS A9G

A9 GPRS Mạch GSM GPRS GPS BDS A9G là phiên bản nâng cấp của Module Sim A7 từ nhà sản xuất Ai-Thinker với nhiều cải tiến vượt trội cho khả năng hoạt động ổn định và tiết kiệm năng lượng, mạch có thiết kế nhỏ gọn, tích hợp đầy đủ các tính năng như các module Sim hiện có trên thị trường như Sim900, Sim800,…, ngoài ra mạch còn được tích hợp thêm khả năng định vị GPS, khe cắm thẻ nhớ Micro SD và Microphone cho tính năng Voice.

Mạch GSM GPRS GPS BDS A9G giao tiếp qua UART với bộ tập lệnh AT quen thuộc đi kèm, rất dễ để điều khiển, lập trình và kết nối với Vi điều khiển hoặc kết nối trực tiếp với máy tính qua mạch chuyển USB – UART.

Hướng dẫn kết nối.

Kết nối.

• Sử dụng USB để TTL cáp nối tiếp, VUSB để 5 v; GND để GND; AT_TX RX; AT_RX để TX
• Sử dụng cáp USB để điện hội đồng quản trị, GND để GND; AT_TX RX; AT_RX để TX
• Sử dụng pin lithium để điện hội đồng quản trị, VBAT QUYỀN LỰC (3.3v-4.2) V; GND để GND; AT_TX RX; AT_RX để TX (Nhấn power_key nút cho 2 s)

Power on:

• 1. các A9G ban phát triển có thể được hỗ trợ bởi pin lithium hoặc USB.
• 2. các mô-đun sẽ chạy tự động sau khi 1 ~ 2 s power on, và các cổng nối tiếp sẽ đầu ra các thông tin tự động. Không có hoạt động là cần thiết cho toàn bộ quá trình từ điện vào các hội đồng phát triển làm việc bình thường.
• 3. để thiết lập lại, xin vui lòng nhấn các Rst_Key nút.
• 4. các mô-đun đi vào VÀO hướng dẫn chế độ bằng cách mặc định.

A9 GPRS Mạch GSM GPRS GPS BDS A9G

Các ứng dụng có thể phát triển khi sử dụng Module GSM A9G:

- Kiểm soát thiết bị: vị trí, nhiên liệu, tình trạng hoạt động … với GPRS, GPS, GSM cũng như cảm biến gia tốc.
- Các thiết bị nghe gọi từ xa sử dụng MIC, loa.
- Đồng hồ thông minh sử dụng màn hình TFT1,54inch (giao tiếp SPI) cảm ứng điện dung có GPRS, GSM+GPS
- Sử dụng GPRS / GSM + GPS, Cảm biến nhịp tim, màn hình cảm ứng điện dung làm thiết bị theo dõi, kiểm tra sức khoẻ.
- Camera IP theo dõi dùng GPRS, kết hợp với camera và lưu vào thẻ nhớ SD card
- Dùng trong các thiết bị thanh toán điện tử online,…
- Làm các thiết bị ứng dụng phát triển trên SDK ngôn ngữ Lua mà không cần mcu, giao tiếp, thiết bị bên ngoài.

A9 GPRS Mạch GSM GPRS GPS BDS A9G

A9 GPRS Mạch GSM GPRS GPS BDS A9G
