Thông số về vi điều khiển PIC16F877A

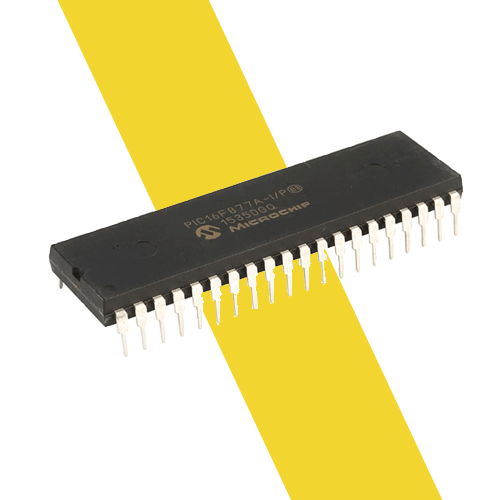

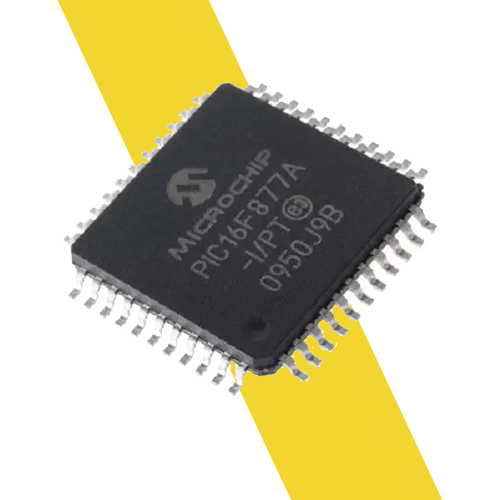

Vi điều khiển PIC16F877A Tại Caka.vn



Đây là vi điều khiển thuộc họ PIC16Fxxx với tập lệnh gồm 35 lệnh có độ dài 14 bit. Mỗi lệnh đều được thực thi trong một chu kỳ xung clock. Tốc độ hoạt động tối đa cho phép là 20MHz với chu kỳ lệnh là 200ns.



                               Sơ đồ chân của vi điều khiền PIC16F877A



Bộ nhớ chương trình là8K x 14 bit, bộ nhớ dữ liệu là368x8 byte RAM và bộ nhớ dữ liệu EEPROM với dung lượng 256x8 byte. SốPORT I/O là5 với 33 pin I/O [3].



Vi điều khiển PIC16F877A Tại Caka.vn



Các đặc tính ngoại vi bao gồm các khối chức năng sau:

Timer0 : Bộ đếm 8 bit với bộchia tần 8 bit.

Timer1 : Bộ đếm 16 bit với bộ chia tần số, có thể thực hiện chức năng đếm dựa vào xung clock ngoại vi ngay khi vi điều khiển hoạt động ở chế độ sleep

.Timer2 : Bộ đếm 8 bit với bộchia tần số, bộ postcaler.Hai bộ Capture/ so sánh/ điều chế độ rộng xung.

Các chuẩn giao tiếp nối tiếp SSP ( synchronous Serial Port ), SPI vàI2C.



Vi điều khiển PIC16F877A Tại Caka.vn



Chuẩn giao tiếp nối tiếp USART với 9 bit địa chỉ.

Cổng giao tiếp song song PSP ( Parallel Slave Port )với các chân điều khiển RD,WR, CS ở bên ngoài.

Các đặc tính Analog :

-8 kênh chuyển đổi ADC 10bit.

-Hai bộ so sánh.

Bên cạnh đó là một vài đặc tính khác của vi điều khiển như :

-Bộ nhớ flash với khả năng ghi/xóa được 100.000 lần.

-Bộ nhớ EEPROM với khả năng ghi/xóa được 1000.000 lần.

-Dữ liệu bộ nhớ EEPROM có thể lưu trữ trên 40 năm.

-Khả năng tự nạ p chương trình với khả năng điều khiển của phần mềm.

-Nạp được chương trình ngay trên mạch điện ICSP ( In Circuit SeRialProgramming ) thông qua 2 chân.

Watchdog timer với bộ giao động trong.

-Chức năng bảo mật chương trình.

-Chế độ Sleep

-Có thể hoạt động với nhiều dạng Oscillator khác nhau.



Sơ đồ chân của vi điều khiền PIC16F877A



Bộ nhớ dữ liệu của PIC là bộ nhớ EEPROM được chia thành nhiều bank.

Với PIC16F877A bộ nhớ dữ liệu được chia là 4 bank. Mỗi bank có dung lượng 128 byte, bao gồm các thanh ghi có chức năng đặc biệt SFR ( Special Function Rigister )nằm ở vùng địa chỉ thấp và các thanh ghi có mục đích chung GPR (General PurposeRegister) nằm ở vùng địa chỉ còn lại của bank.

Các thanh ghi SFR thường xuyên được sử dụng (ví dụ như thanh ghi STATUS ) sẽ được đặt ở tất cả các bank trong bộ nhớ dữ liệu giúp thuận tiện cho quá trình truy xuất và giảm bớt lệnh của chương trình.



Vi điều khiển PIC16F877A Tại Caka.vn
