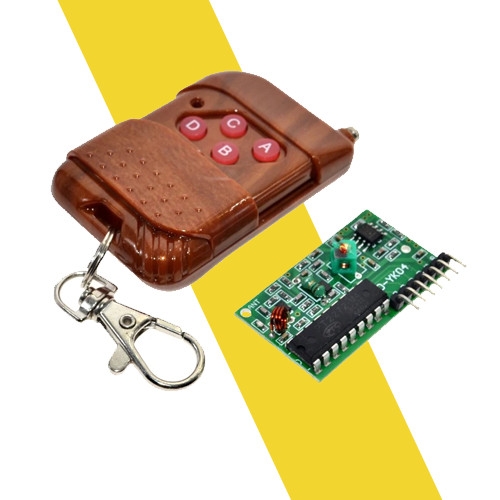

Bộ thu phát RF315 Mhz PT2262 PT2272 RF 4 kênh M4

– PT2272-M4: (Momentary) Nhấn nút không nhớ trạng thái, trong thời điểm nhấn chỉ giữ 1 trạng thái của 4bit , khi nhả trạng thái về 0 cả 4 bit ( 4 nút nhấn)
– PT2272-L4: (Latch) Nhấn nút nhớ trạng thái, chỉ nhớ 1 trạng thái của 4 bit nghĩa là khi nhả trạng thái vừa nhấn vẫn được nhớ, nhấn lần nữa sẽ xóa và lưu trạng thái của 4 bit mới.
– PT2272-T4: Nhấn nút nhớ trạng thái, 4 bit hoạt động độc lập, trong thời điểm nhấn sẽ nhớ trạng thái của từng bit, khi nhả vẫn giữ trạng thái, nhấn tiếp sẽ chỉ thay đổi trạng thái của bit bị tác động.

Thông số kỹ thuật.

Module Phát RF 315Mhz

• Pin sử dụng : 12V/23A
• Chip Mã Hóa: PT2272
• Kênh truyền tín hiệu: 4 kênh
• Công suất truyền: 32mW
• Trở dao động 4.7M
• Dòng tiêu thụ: 3 – 15mA
• Điện áp sử dụng: 5V
• Cự li phát: 30 -50m (lý tưởng)
• Kích thước: 52x27x10mm
• Thứ tự chân:
  • Phát – Thu
  • A – D0
  • B – D1
  • C – D2
  • D – D3

Module Thu RF 315Mhz

• Điện áp sử dụng: 5V
• I <4.5mA khi ở trạng thái nghỉ
• Giải mã PT2272-M4
• Trở dao động: 820K
• Tần số thu: 315 Mhz
• Độ nhạy : -105dB
• Anten dài: 23cm
• Chân nguồn: Vcc(+5V) ; GND
• Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
• Tín hiệu ra: D0, D1, D2, D3 Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.
• LƯU Ý: Bộ thu phát RF315 Mhz PT2262 PT2272 RF 4 kênh M4
  • – Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, … không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị
  • – Module RF là loại thiết bị rất dễ bị nhiễu tín hiệu nên cần kết nối dây tín hiệu và nguồn thật chắc chắn, tốt nhất nên hàn chân để kết nối với VĐK

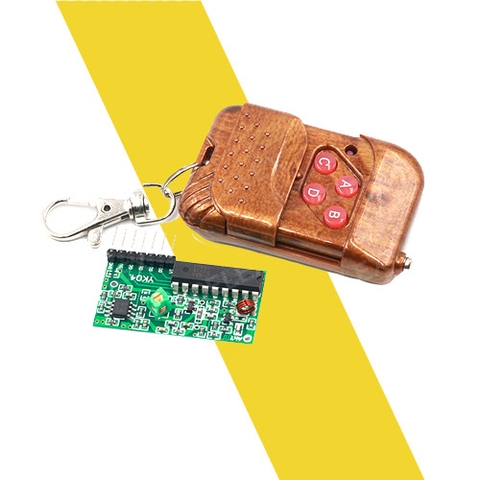

Bộ thu phát RF315 Mhz PT2262 PT2272 RF 4 kênh M4

Hướng dẫn sử dụng.

Mạch có cách sử dụng đơn giản, chỉ cần cấp nguồn, set địa chỉ mã 8 bit bên phát PT2262 trùng với mạch thu PT2272 và cấp tín hiệu là có thể sử dụng truyền dữ liệu hoặc kích tín hiệu từ xa.
 Đây là bộ module RF 315Mhz có IC mã hóa cứng, nó cung cấp cho chúng ta 8 bit để mã hóa bằng cách hàn các chân IC lên 1 hoặc về 0. Muốn mở rộng mã hóa để tăng tính bảo mật bạn phải cần VĐK ở bên thu để xử lý tín hiệu.
Bạn có thể thả tự do mã 8 bit cả 2 mạch( ko cần hàn) nhưng để tránh ảnh hưởng nhiễm từ từ các nguồn phát khác bạn nên mã hóa cho nó.
