Cảm biến bụi PM2.5 GP2Y1014AU0F được sử dụng để nhận biết nồng độ bụi PM2.5 trong không khí, nguyên lý hoạt động dựa trên LED phát hồng ngoại tích hợp bên trong cảm biến, khi có bụi vào thì sẽ bị khúc xạ , làm giảm đi cường độ tia hồng ngoại ==> điện áp thay đổi.
Thông số kỹ thuật :
- Điện áp cung cấp: 5-7V
- Nhiệt độ làm việc: -10-65 độ C
- Tiêu thụ hiện tại: tối đa 20mA
- Giá trị phát hiện hạt tối thiểu: 0,8 micron
- Độ nhạy: 0,5V / (0,1mg / m3)
- Điện áp không khí sạch: 0,9V điển hình
- Nhiệt độ làm việc: -10 ~ 65 ° C
- Nhiệt độ lưu trữ: -20 ~ 80 ° C
- Tuổi thọ: 5 năm.
- Kích thước: 46mm × 30 mm × 17,6mm
- Cân nặng: 15g
Sơ đồ dây
Sensor Pin Arduino Pin
1 Vled –> 5V (150ohm resistor)
2 LED-GND –> GND
3 LED –> Digital pin 2
4 S-GND –> GND
5 Vo –> Analog pin 0
6 Vcc –> 5V

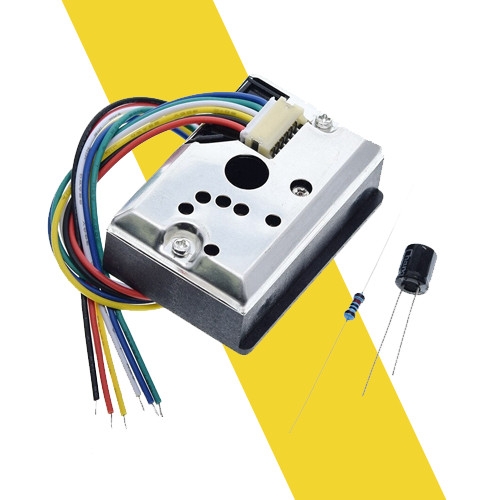

Cảm Biến Bụi PM2.5 GP2Y1014AU0F

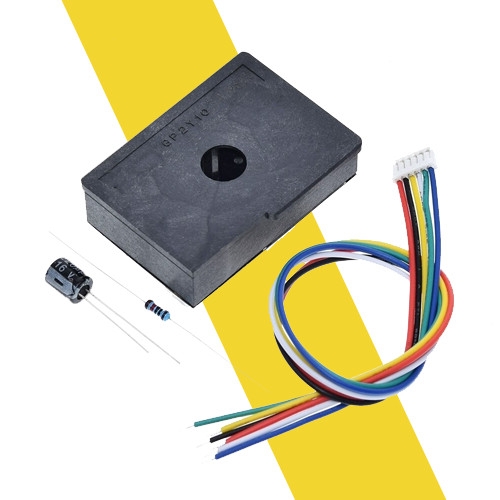

Cảm Biến Bụi PM2.5 GP2Y1010AU0F

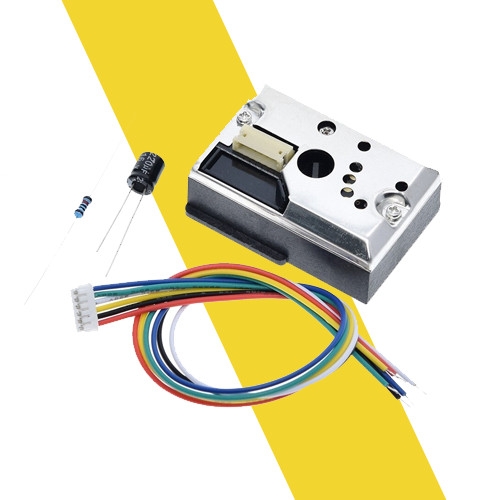

Cảm Biến Bụi PM2.5 GP2Y1014AU0F
