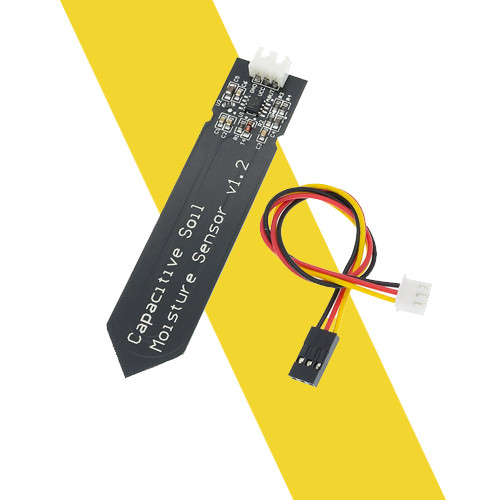

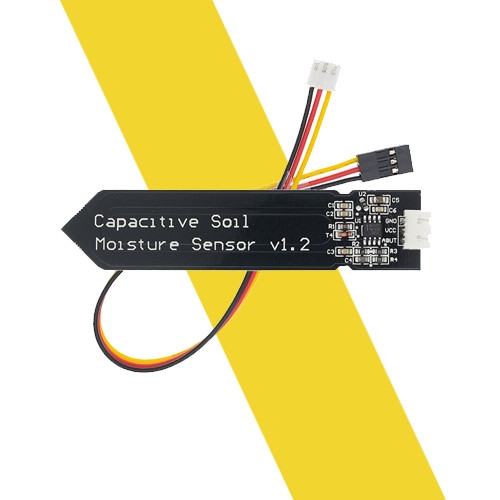

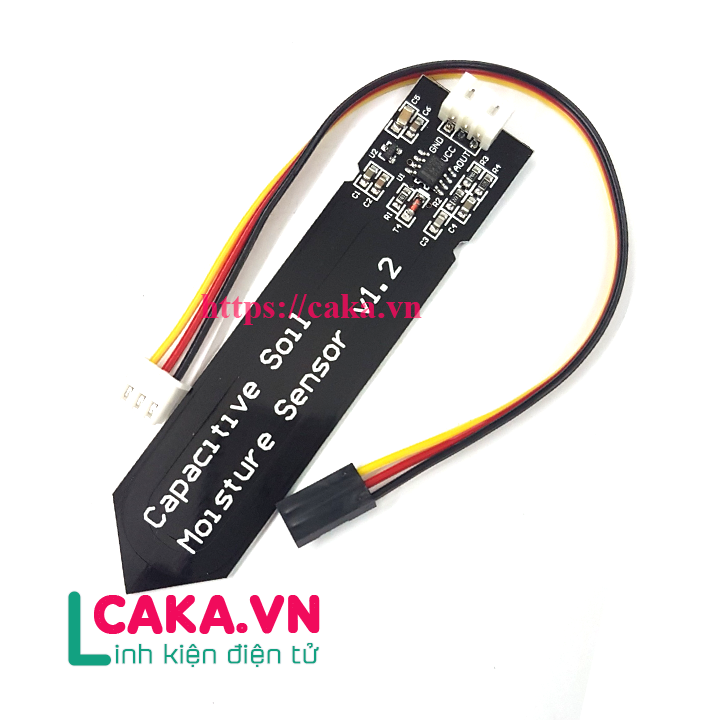

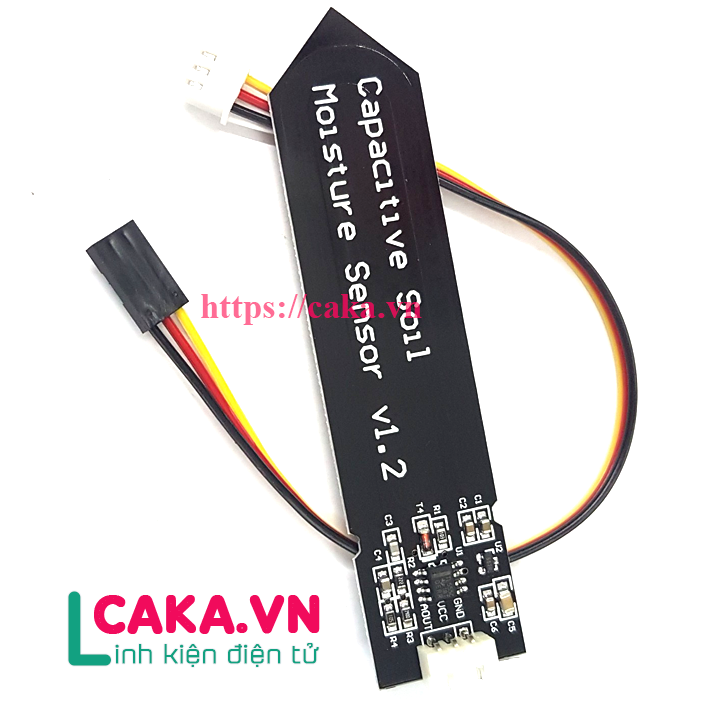

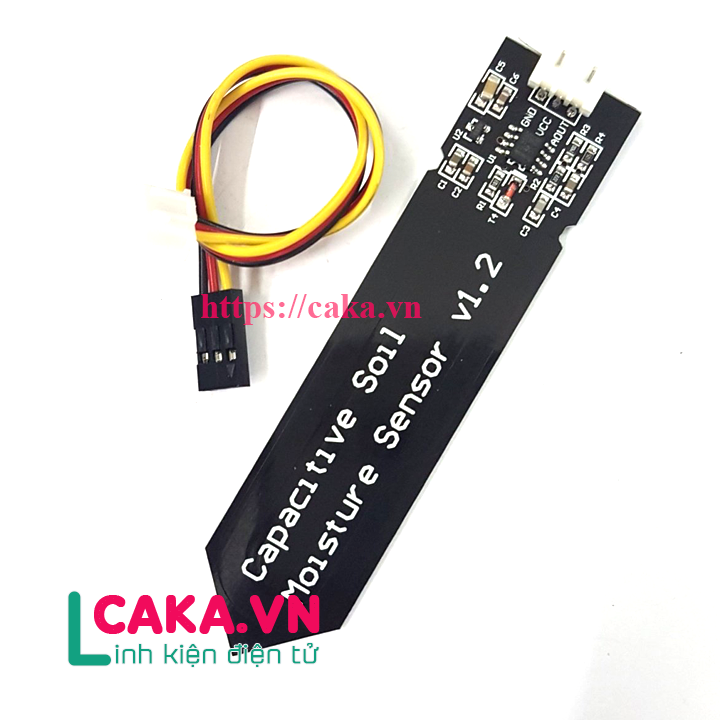

Cảm biến độ ẩm đất điện dung Arduino V1.2

Đánh giá

:

Giá

:

45.000₫

65.000₫

-31%
Mô tả :

Cảm biến độ ẩm đất điện dung Arduino V1.2 này được phân biệt với mô hình các cảm biến điện trở trên thị trường và sử dụng cảm biến điện dung để phát hiện độ ẩm của đất. Cảm biến độ ẩm đất điện dung Arduino V1.2 bền và tuổi thọ cao hơn nhiều so với các loại thông thường.


Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Đổi trả trong 3 ngày, thủ tục đơn giản

Đổi trả trong 3 ngày, thủ tục đơn giản

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Cảm biến độ ẩm đất điện dung Arduino V1.2 này được phân biệt với mô hình các cảm biến điện trở trên thị trường và sử dụng cảm biến điện dung để phát hiện độ ẩm của đất. Cảm biến độ ẩm đất điện dung Arduino V1.2 bền và tuổi thọ cao hơn nhiều so với các loại thông thường.
Cảm biến có chip điều chỉnh điện áp tích hợp hỗ trợ làm việc 3.3V-5.5V, có nghĩa là nó hoạt động ngay cả trên bảng điều khiển Arduino 3,3V. Máy tính nhúng thu nhỏ như Raspberry Pi chỉ cần một mô-đun chuyển đổi ADC (tín hiệu tương tự sang tín hiệu số)

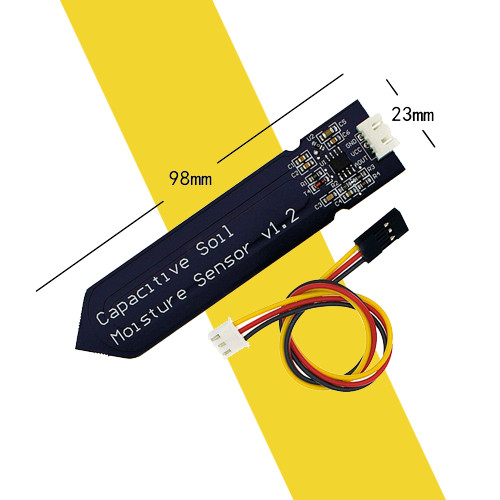

Thông số kỹ thuật : Cảm biến độ ẩm đất điện dung Arduino V1.2

Điện áp hoạt động: 3,3-5.5V VDC
Điện áp đầu ra: 0 ~ 3.0 VDC
Giao diện: PH2.54-3P

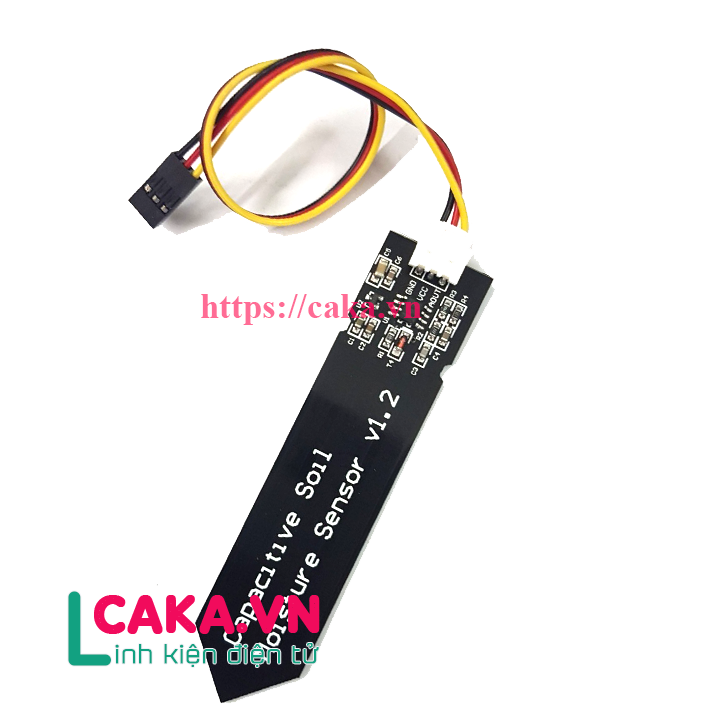

Cảm biến độ ẩm đất điện dung Arduino V1.2 caka.vn

Tài liệu chỉ tiết :Tại Đây

Hướng dẫn sử dụng cảm biến độ ẩm đất kiểu điện dung:
*) Nguyên lý hoạt động của cảm biến độ ẩm đất kiểu điện dung:
Mạch cảm biến sử dụng mạch tạo xung NE555 với tụ điện trong mạch để tính tần số là hai bản cực được thiết kế về hai mặt PCB. Khi ở môi trường ẩm, hơi nước bao quanh 2 bản cực như môi trường điện môi. Mật độ hơi nước càng lớn thì hằng số điện môi càng cao dẫn tới tụ dung của mạch tạo tần số tăng nên tần số sẽ giảm xuống ( f = 1/(R.C) - tham khỏa datasheet của NE555) và ngược lại. Tần số này đưa qua mạch lọc thông thấp sẽ xuất mức điện áp tương ứng với giá trị độ ẩm đất ở chân AOUT.
*) Cách hiệu chỉnh:
Bước 1: Lau thật sạch cảm biến để khô, cấp nguồn 5V và đo được giá trị ADC ( bằng các cổng ADC của Arduino, stm32, stm8,...) được giá trị khô ( tương ứng với 0%) ( Giả sử là 520)
Bước 2: Cho cảm biến vào trong cốc nước sạch, đo được giá trị ADC ở chân Aout là giá trị bão hòa (100%) ( Giả sử là 200) - Độ ẩm càng tăng thì áp ra càng giảm.
Bước 3: Giá trị độ ẩm từ 0 đến 100% tương ứng là từ 520 đến 200 là 320 đơn vị.
Lưu ý: Giá trị % này không tương ứng với giá trị độ ẩm đất tiêu chuẩn. Trong thực tế cần dùng máy móc đo kiểm chính xác hoặc dựa vào kinh nghiệm để lấy giá trị các mức khô- vừa- ướt để đưa vào các thuật toán điều khiển.
