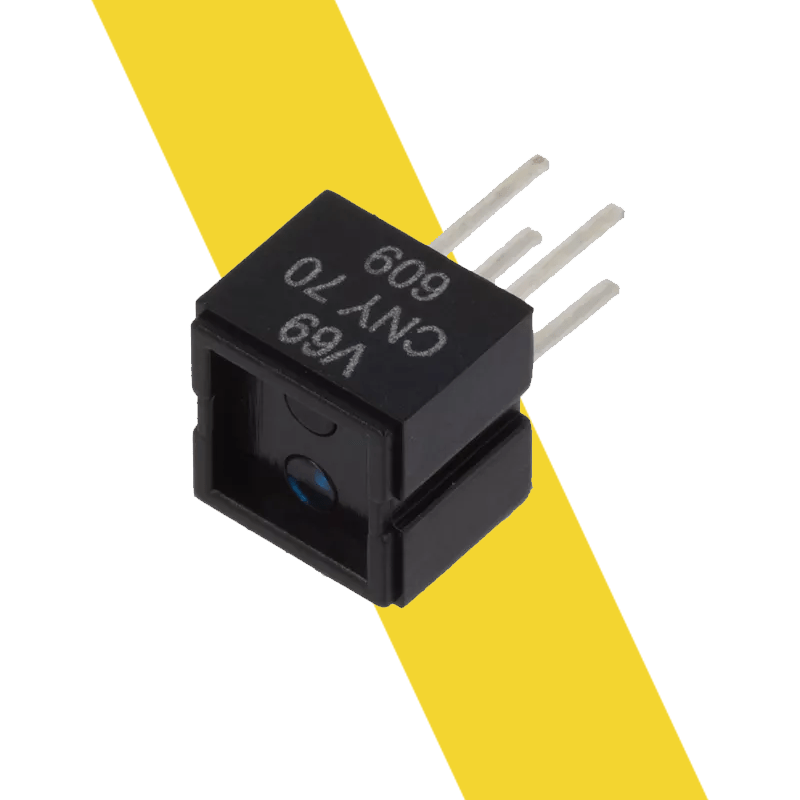

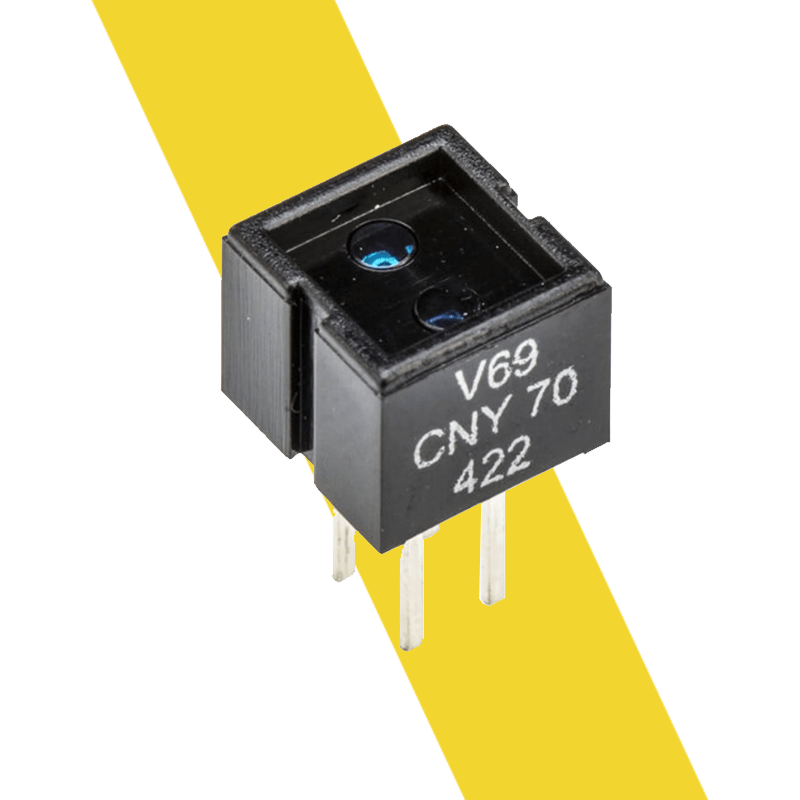

CNY70 Cảm Biến Quang Phản Xạ Cận Hồng Ngoại

CNY70 Cảm Biến Quang Phản Xạ Cận Hồng Ngoại Là Gì?

CNY70 là một cảm biến quang phản xạ cận hồng ngoại (infrared reflective optical sensor) được sử dụng phổ biến trong các ứng dụng đo lường khoảng cách ngắn và phát hiện vật cản. Thiết bị tích hợp cả đèn LED phát hồng ngoại và phototransistor nhạy sáng, giúp nhận diện và đo lường chính xác thông qua độ phản xạ ánh sáng.

Đặc Điểm Nổi Bật

1. Tích Hợp LED Phát Hồng Ngoại Và Phototransistor

   • LED hồng ngoại phát ánh sáng được phản xạ bởi bề mặt vật thể.
   • Phototransistor thu ánh sáng phản xạ, chuyển đổi thành tín hiệu điện.

2. Phát Hiện Chính Xác Ở Khoảng Cách Ngắn

   • Khoảng cách phát hiện tối ưu từ 1mm đến 5mm.
   • Phản hồi nhanh, lý tưởng cho các ứng dụng yêu cầu độ chính xác cao.

3. Kích Thước Nhỏ Gọn

   • Dễ dàng tích hợp vào các thiết kế mạch nhỏ gọn.

4. Ứng Dụng Linh Hoạt

   • Phát hiện vật thể, đọc mã vạch, đo lường tốc độ, và theo dõi vạch trong robot.

Thông Số Kỹ Thuật

• Nguồn cấp LED: 1.2V đến 1.5V.
• Dòng LED: Tối đa 50mA.
• Nguồn cấp phototransistor: 5V DC.
• Kích thước: 7mm x 6mm x 5mm.
• Góc phát hồng ngoại: Khoảng 15°.

Ứng Dụng Của CNY70 Cảm Biến Quang Phản Xạ Cận Hồng Ngoại

1. Robot Line Follower
   • Cảm biến theo dõi vạch đen hoặc trắng trên bề mặt để điều hướng robot.
2. Phát Hiện Vật Cản
   • Dùng trong hệ thống an ninh hoặc dây chuyền sản xuất để phát hiện sự hiện diện của vật thể.
3. Đo Tốc Độ
   • Xác định tốc độ quay của trục hoặc các vật thể chuyển động tuần hoàn.
4. Máy Đọc Mã Vạch
   • Phân tích và đọc dữ liệu mã vạch trên các sản phẩm.

Lưu Ý Khi Sử Dụng CNY70

• Bề Mặt Phản Xạ: Hiệu suất cảm biến phụ thuộc vào tính chất của bề mặt phản xạ (độ bóng và màu sắc).
• Khoảng Cách Tối Ưu: Điều chỉnh khoảng cách cảm biến để đạt kết quả đo chính xác nhất.
• Nguồn Cấp Ổn Định: Đảm bảo cung cấp dòng điện ổn định để tránh sai số trong đo lường.
