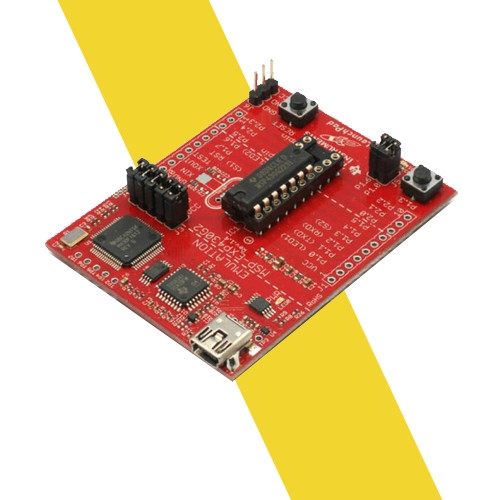

KIT MSP430 LaunchPab Texas Instruments là KIT phát triển rất dễ sử dụng để lập trình cho vi khiển MSP430 do TI (Texas Instruments) sản xuất nhằm phục vụ cho việc nghiên cứu, thử nghiệm dành cho các bạn sinh viên, kỹ sư và các anh chị em yêu lập trình vi điều khiển với chi phí hợp lý.
KIT MSP430 LaunchPab Texas Instruments

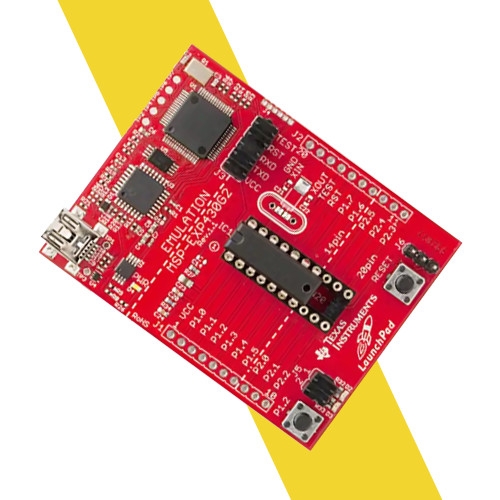

KIT MSP430 Launchpad hỗ trợ nạp code cho các dòng chip MSP430 20 chân, 14 chân ngay tại trên KIT Lauchpad và có thể nạp cho rất nhiều dòng chip MSP430 (Dòng chip hỗ trợ trong bảng phía dưới) thông qua hai chân Test và Rest.
Thông số kỹ thuật.
- Nguồn cấp 5VDC thông qua cổng USB kết nối với máy tính
- Nạp code được cho MSP430 14 chân, 20 chân ngay tại trên KIT
- Nạp code được cho tất cả các dòng MSP430 thông qua chân Reset và Test.
- 2LED I/O: được jumper với P1.0 và P1.6 của MCU
- Nút nhấn I/O: P1.3 của MCU
- Nút nhấn Reset: được nối với chân Reset của MCU
- Hỗ trợ theo dõi Debug MCU thông qua cổng USB
- Hỗ trợ giao tiếp UART với máy tính
- Đạt chuẩn RoHS

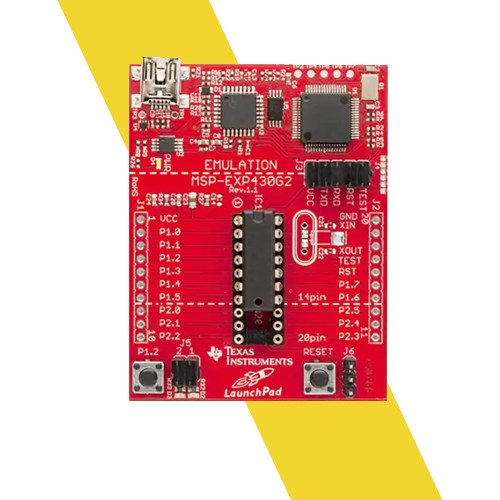

KIT MSP430 LaunchPab Texas Instruments MSP-EXP430G2ET
Để tiện lợi trong việc nạp code hoặc nạp code cho những dòng MCU MSP430 không thể cắm nạp trực tiếp trên KIT thì ta chỉ cần kết nối chân Reset, chân Test và các chân nguồn của MCU với KIT. Ví dụ ta cần nạp code cho MSP430 28 chân thì ta sẽ kết nối theo sơ đồ dưới đây:
- Chân VCC trên KIT nối với Vcc của MCU.
- Chân GND trên KIT nối với GND của MCU.
- Chân TEST trên KIT nối nới TEST của MCU.
- Chân RESET trên KIT nối với RESET của MCU.
KIT MSP430 LaunchPab Texas Instruments
