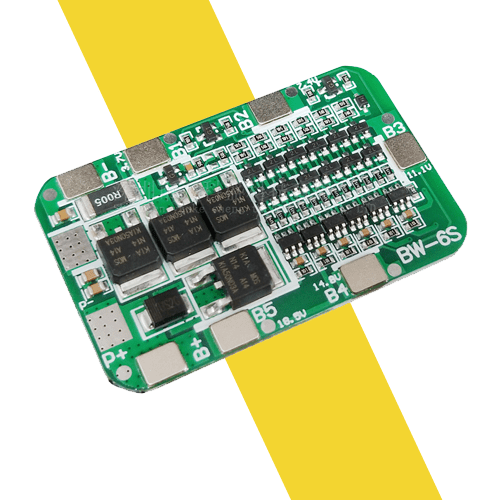

Mạch 6S 24V 15A sạc và bảo vệ pin Lithium 3.7V
Mạch sạc và bảo vệ PIN 6S 15A có chức năng sạc và bảo vệ 6 cell pin mắc nối tiếp. Ngoài ra mạch còn có chức năng tự ngắt khi sạc đầy, bảo vệ ngắn mạch, quá áp hoặc dưới áp.
Thông số kỹ thuật
-Điện áp sạc đầu vào: 25.2V ( Đề xuất nguồn có hạn dòng )
-Dải điện áp sạc mỗi pin: 4.25-4.35v ± 0.05V
-Phạm vi xả điện áp: 2.5-3.0v ± 0.05V
-Giới hạn trên làm việc hiện tại: 15A .
-Giới hạn dòng đỉnh tức thời chịu được: 25A .
-Nhiệt độ hoạt động: -40 — + 50 ℃.
-Bảo quản: -40– + 80 ℃
-Dòng tĩnh: Ít hơn 30uA .
-Trở kháng ít hơn 20mΩ bảo vệ ngắn mạch.
-Kích thước: 50*32*3.0mm
-Các tính năng chính:bảo vệ sạc quá áp, bảo vệ quá kiệt, bảo vệ ngắn mạch, bảo vệ quá dòng.

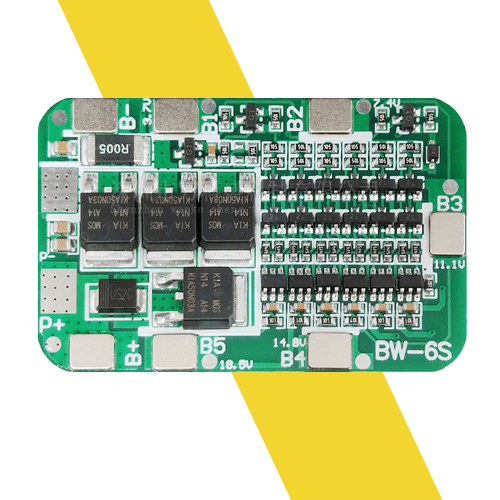

Mạch 6S 24V 15A sạc và bảo vệ pin Lithium 3.7V
CHÚ Ý KHÍ SỬ DỤNG MẠCH PIN 6S 24V 15A:
Nếu Pin nóng lên khi đang sạc, có thể bạn đã nối sai cực của pin hoặc mạch sạc không sử dụng cho loại pin đó, vui lòng không sử dụng tiếp.
Nối dây: 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B4), 18.5V (B5), 22.2 (B+) không cố ý nối dây ngắn mạch
Chỉ sạc sau khi đã nối tất cả dây.
Khi sạc 6 cell pin, đảm bảo rằng điện áp ở mỗi cell đều như nhau. Nếu không, hãy thử riêng từng cell để kiểm tra.
Không sạc chung pin còn đầy với pin đã cạn.

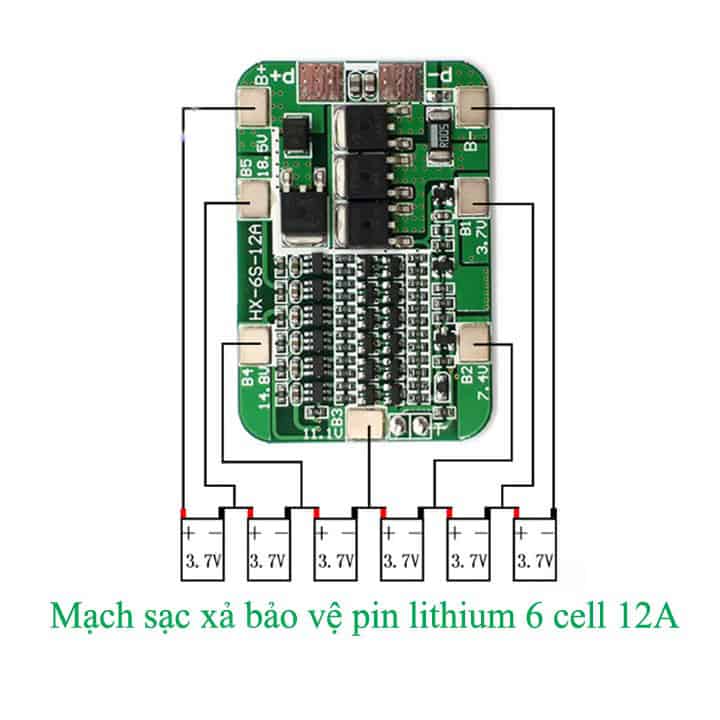

Sơ đồ mạch pin 6S
Mạch sạc bảo vệ pin 6s 15A

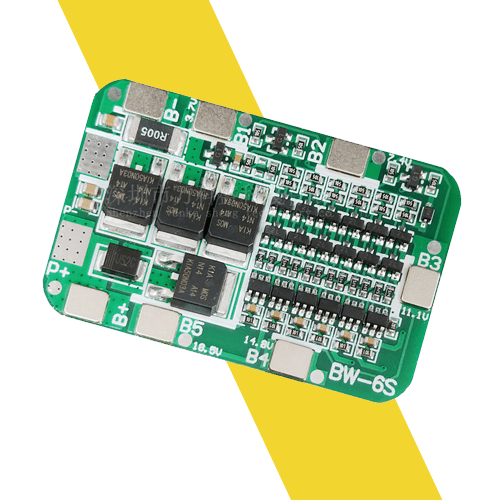

Mạch 6S 24V 15A sạc và bảo vệ pin Lithium 3.7V
