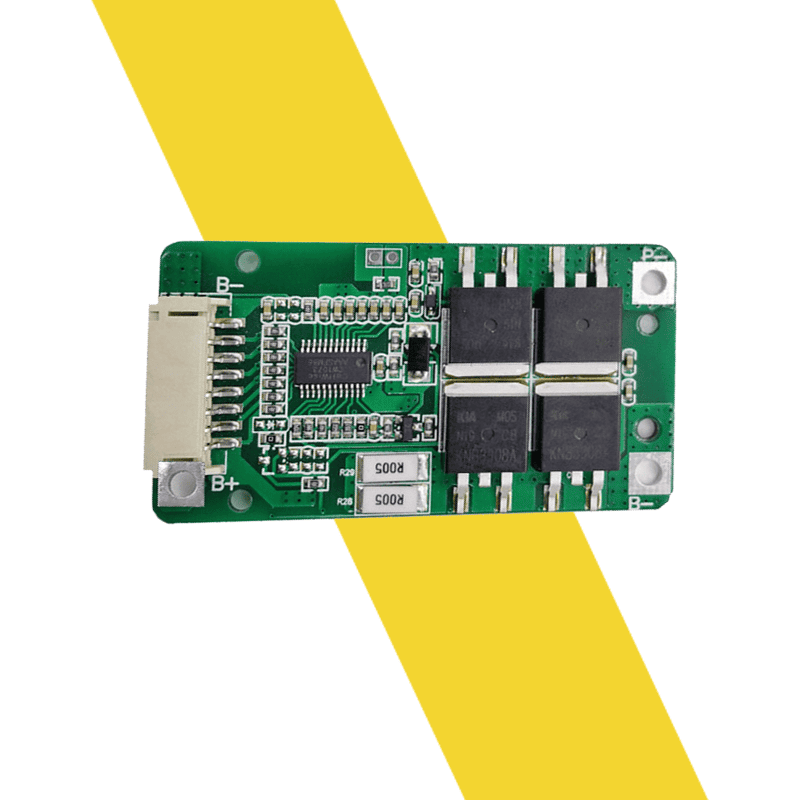

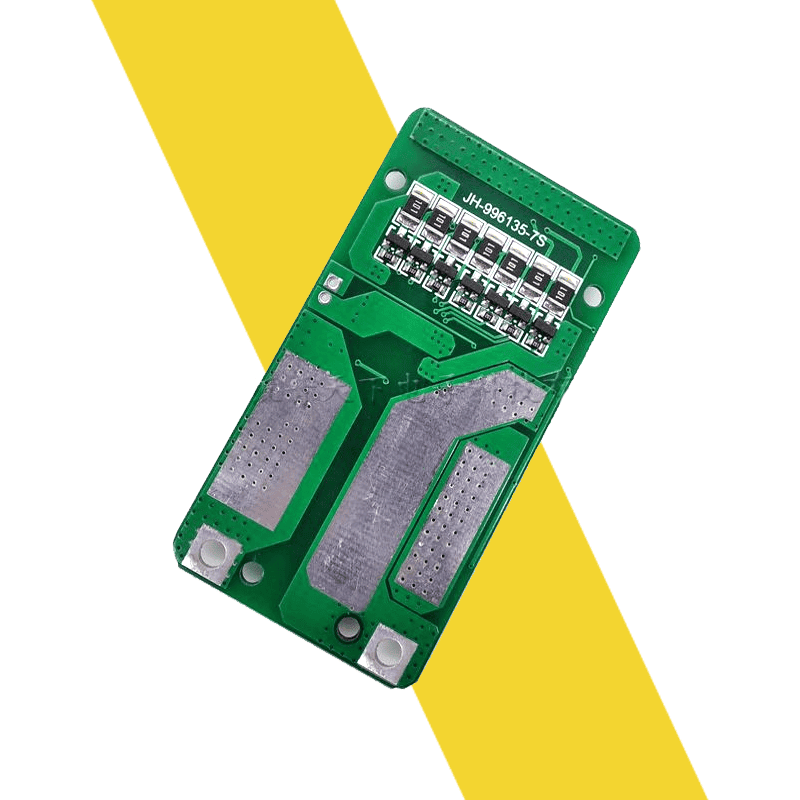

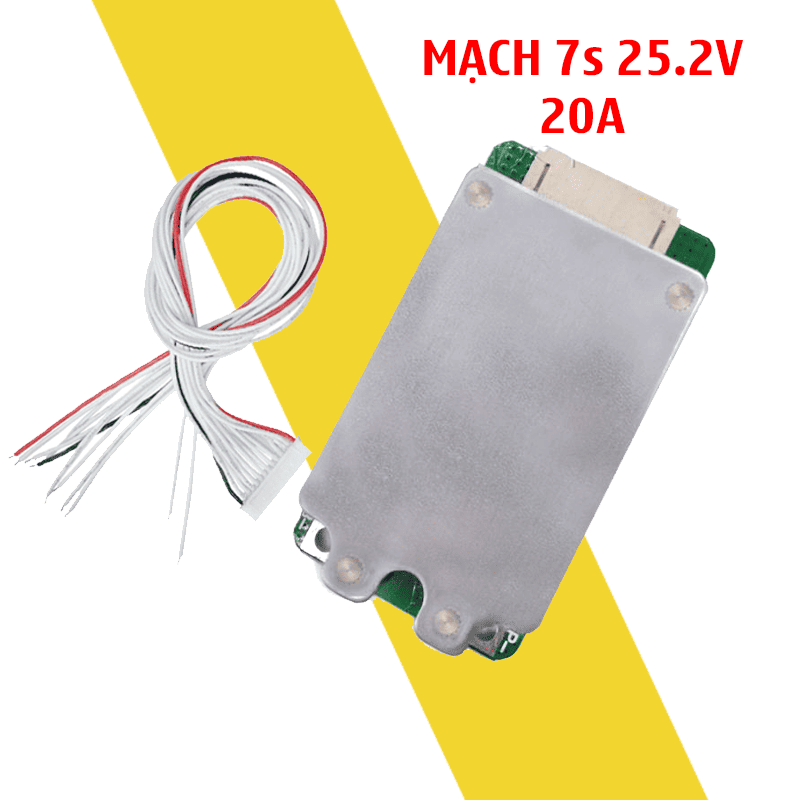

Mạch bảo vệ pin Li-ion 7S 25.2V 20A bảo vệ cell Lithium 3.7V
- Chức năng: Sạc và bảo vệ xả cell pin Lithium 3.7V. Chống sạc quá áp (mạch tự ngắt sạc khi cell đầy 4.2V, chống xả kiệt pin (mạch tự ngắt tải khi áp của cell xuống thấp 2.7V), bảo vệ quá dòng, bảo vệ ngắn mạch.
- Số cell sử dụng: 7 cell hoặc bội của 7 (14, 21 28) cell Li-ion mắc nối tiếp, tùy vào nhu cầu sử dụng

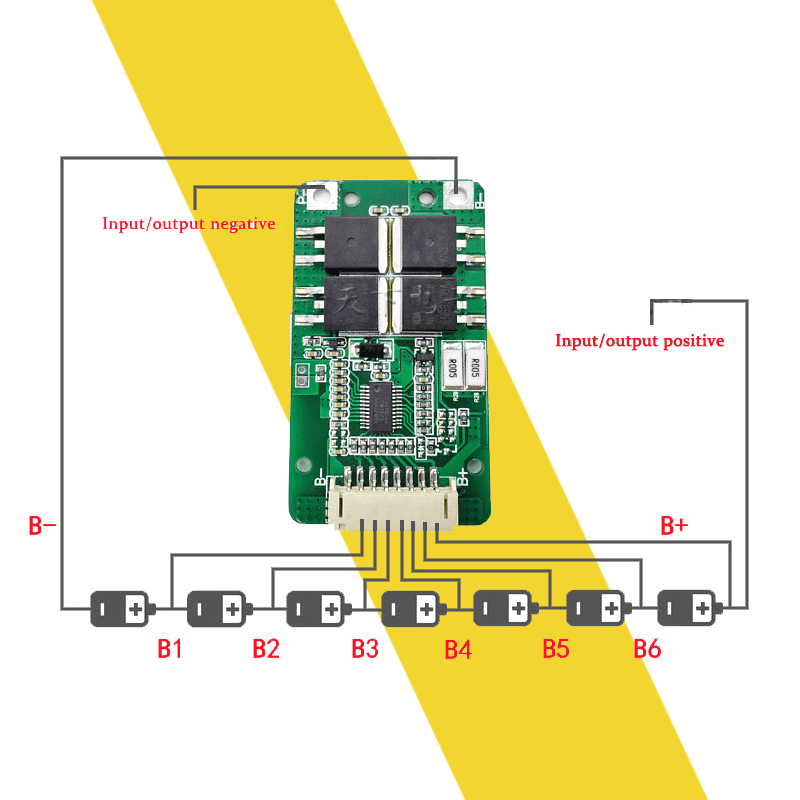

- Hàn theo thứ tự từ B- (0V), B1 ( 3.7V), B2 (7.4V), B3 (11.1V), B4 (14.8V), B5 (18.5V), B6 (22.2V) và B+ (25.2V).
- Điểm lấy Tải/Sạc là hai đường P-B+ (B+ là đầu dương cell cuối cùng, +25,.2v)
Thông tin sản phẩm và sử dụng: Mạch bảo vệ pin Li-ion 7S 25.2V 20A bảo vệ cell Lithium 3.7V
- - Sử dụng sạc: 29.4-30V
- - Dòng sạc: 8A max
- - Điện thế bảo vệ xả: 2.75V
- - Điện thế bảo vệ sạc: 4.2V
- - Dòng xả liên tục tối đa: 20A
- - Dòng xả tức thời tối đa: 40A
- - Size: 60x32mm.
- - Dây sạc: 30cm.
Lưu ý:
- Khi đóng pin cho máy khoan, xe điện,… có công suất/dòng tải lớn, cần mạch có dòng xả mạnh (30A, 50A, 100A,…) và cell có dòng xả cao (10C, 15C, 20C,…)
- Đóng pin từ 2P (2 cell song song) trở lên và không dùng cell cũ/kém chất lượng
