Mạch Chuyển Giao Tiếp I2C LCD1602 LCD1604 LCD2004 Sang I2C

Loại: Module Hãng: Đang cập nhật Tình trạng: Còn hàng
26.000₫ 30.000₫

✔️Giao hàng toàn quốc

Mô tả

Mạch chuyển đổi giao tiếp I2C cho LCD. Điện áp hoạt động: 2.5V-6V. Biến trở xoay độ tương phản cho LCD.

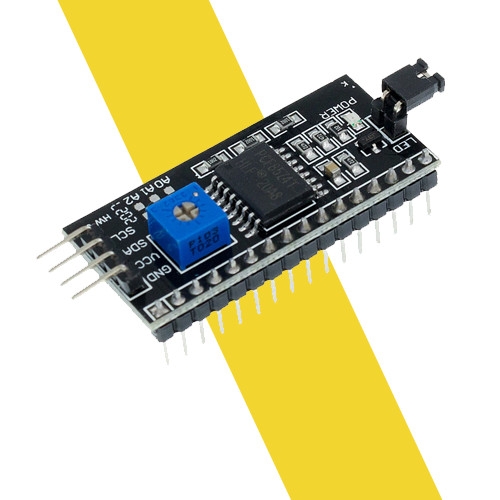

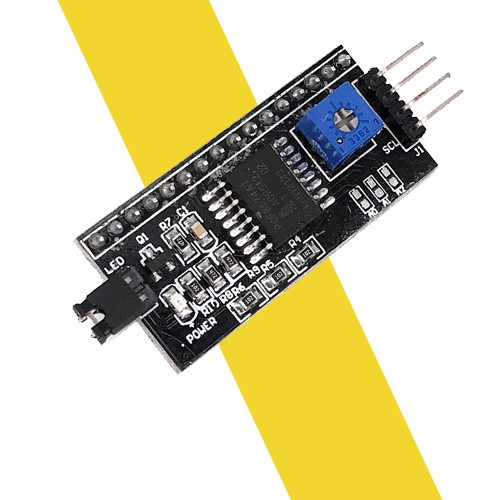

Mạch Chuyển Giao Tiếp I2C LCD1602 LCD1604 LCD2004 Sang I2C


Mạch chuyển giao tiếp LCD1602 LCD1604 LCD2004 sang I2C sử dụng các loại LCD có driver là HD44780(LCD 1602, LCD 2004, ... ), cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD. Nhưng với module chuyển giao tiếp LCD sang I2C, các bạn chỉ cần 2 chân (SDA và SCL)  của MCU kết nối với 2 chân (SDA và SCL) của module là đã có thể hiển thị thông tin  lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.


Tài liệu tham khảo


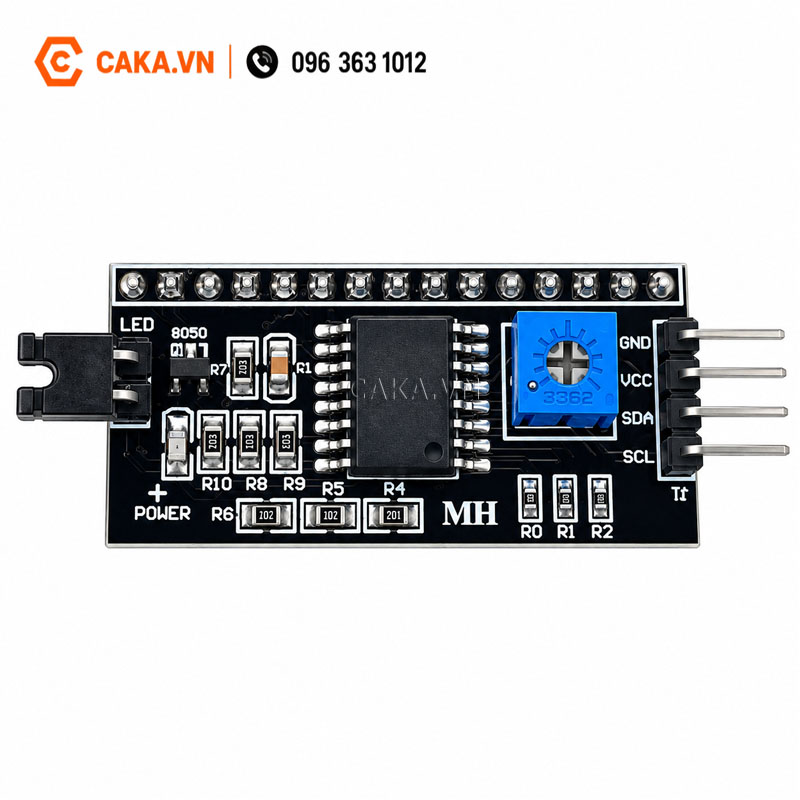

    Thông số kĩ thuật


    • Điện áp hoạt động: 2.5-6V DC
    • Hỗ trợ màn hình: LCD1602,1604,2004 (driver HD44780)
    • Giao tiếp: I2C
    • Địa chỉ mặc định: 0X27 (có thể điều chỉnh bằng ngắn mạch chân A0/A1/A2)
    • Kích thước: 41.5mm(L)x19mm(W)x15.3mm(H)
    • Trọng lượng: 5g
    • Tích hợp Jump chốt để cung cấp đèn cho LCD hoặc ngắt
    • Tích hợp biến trở xoay điều chỉnh độ tương phản cho LCD


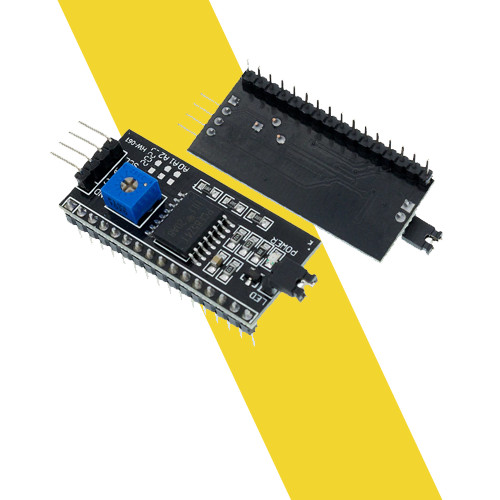

    Mạch Chuyển Giao Tiếp I2C LCD1602 LCD1604 LCD2004 Sang I2C


    Ưu điểm


    • Tiết kiệm chân cho vi điều khiển
    • Dễ dàng kết nối với LCD


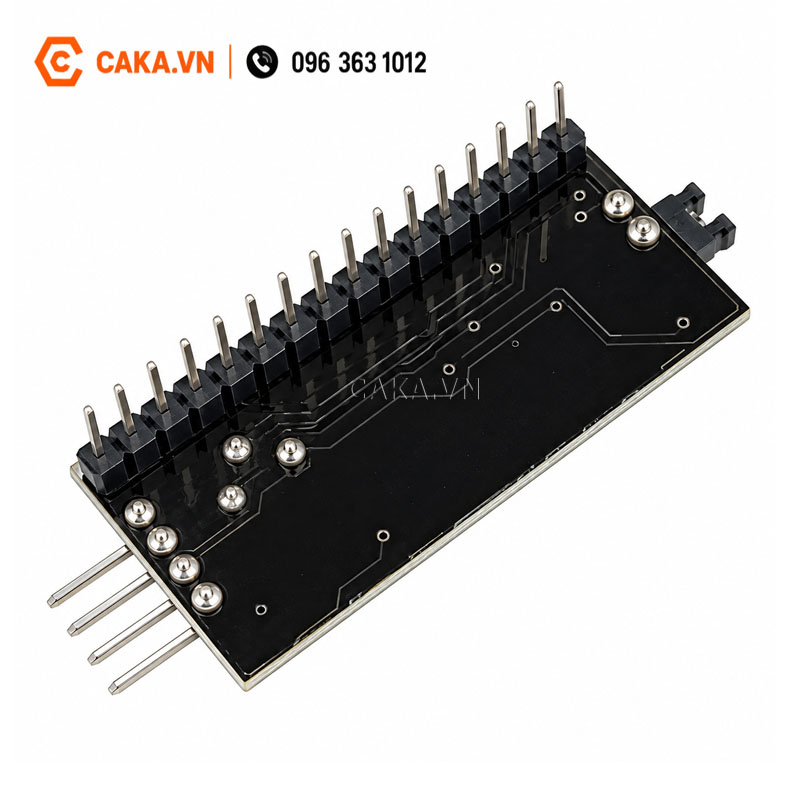

    Mạch Chuyển Giao Tiếp I2C LCD1602 LCD1604 LCD2004 Sang I2C


    Hướng dẫn sử dụng cơ bản



    Mạch Chuyển Giao Tiếp I2C LCD1602 LCD1604 LCD2004 Sang I2C

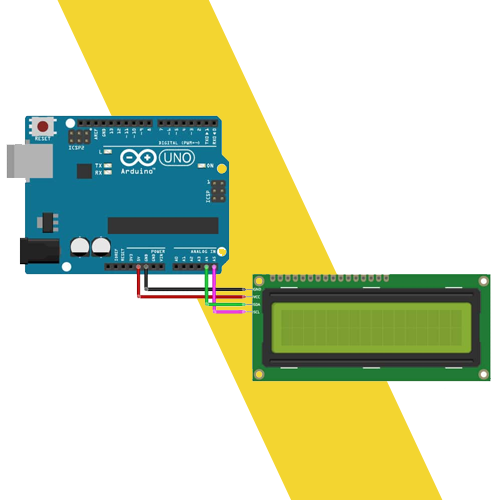

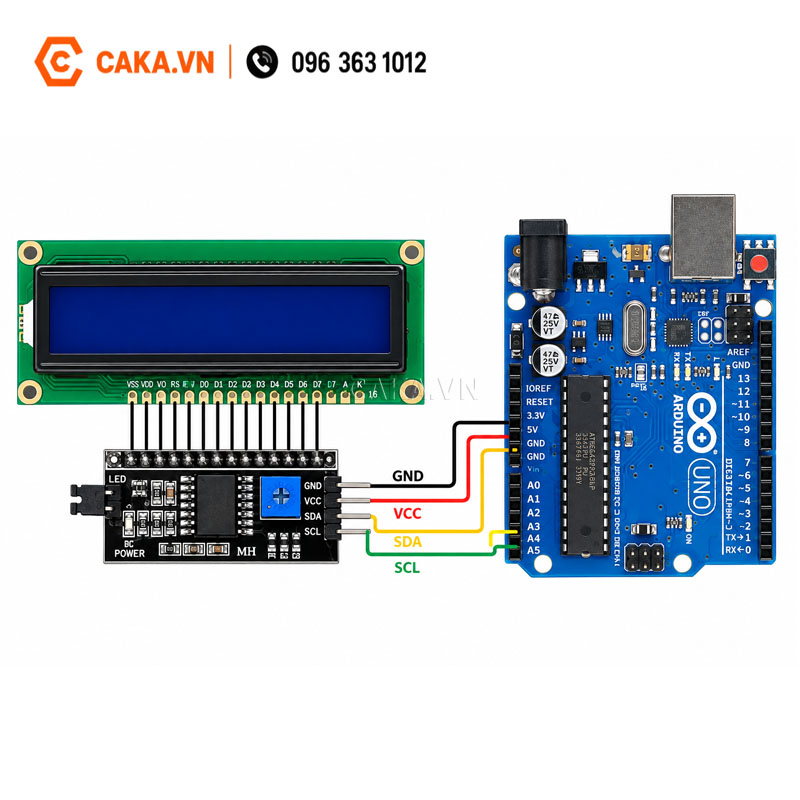

    Module chuyển đổiUnoX
    GNDGND
    VCC5V
    SDAA4
    SCLA5


    • Mở Arduino IDE, chọn File -> Examples -> Arduino-LiquidCrystal-I2C-library -> HelloWorld
    • Vào Tools chọn board:“Arduino/Genuino UNO”, port USB tương ứng và tiến hành nạp code.
    • Trường hợp nạp code nhưng màn hình không hiển thị, bạn có thể xử lý theo cách sau:
      • Điều chỉnh biến trở để thay đổi độ tương phản
      • Thay đổi địa chỉ I2C của module. Kiểm tra và thay đổi địa chỉ I2C tại lệnh LiquidCrystal_I2C lcd(0x27, 16, 2); (0x27 là địa chỉ I2C mặc định).
