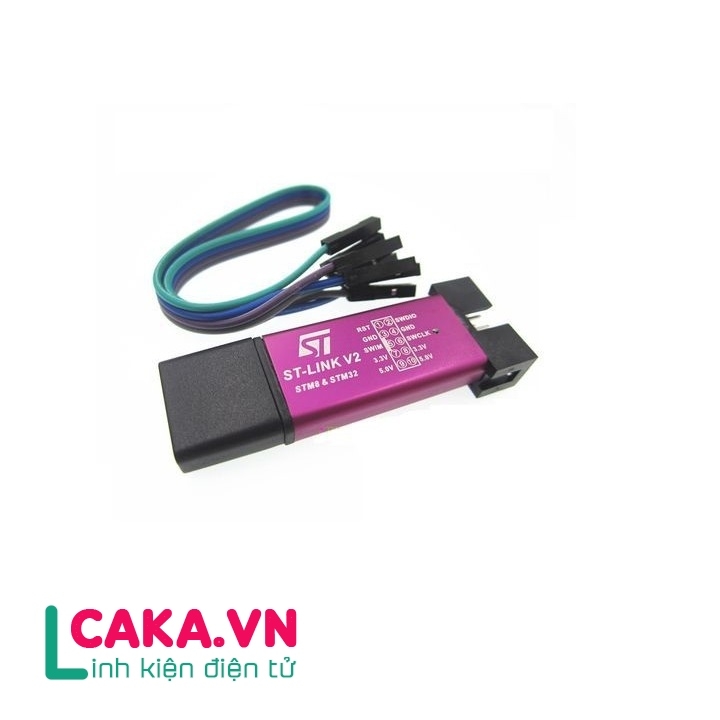

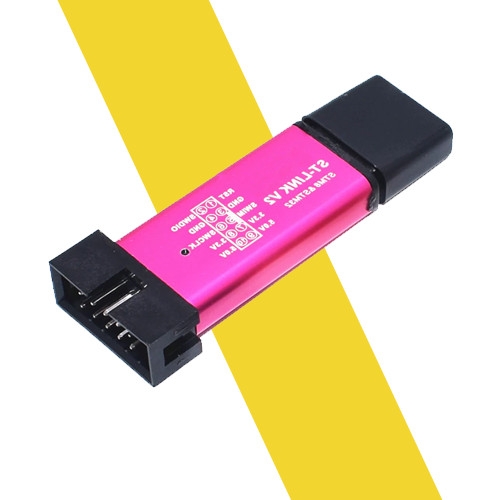

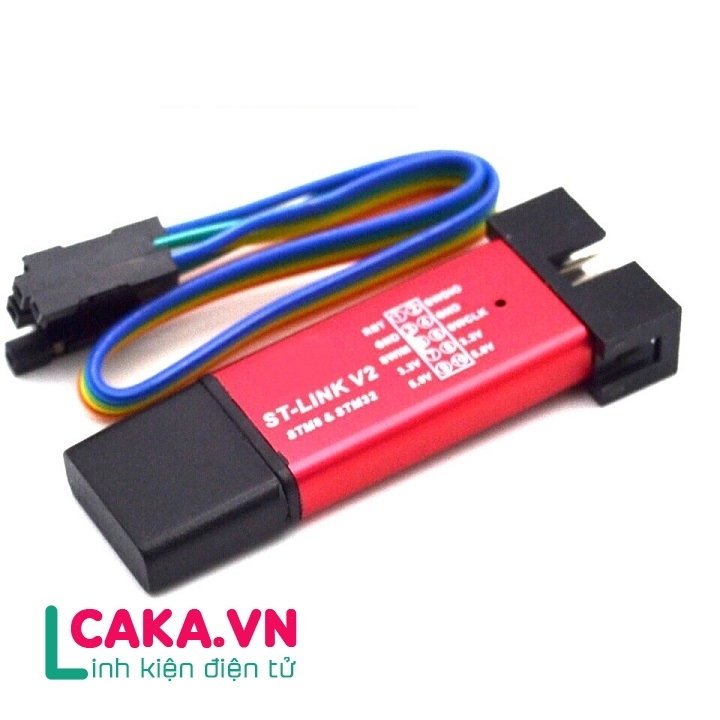

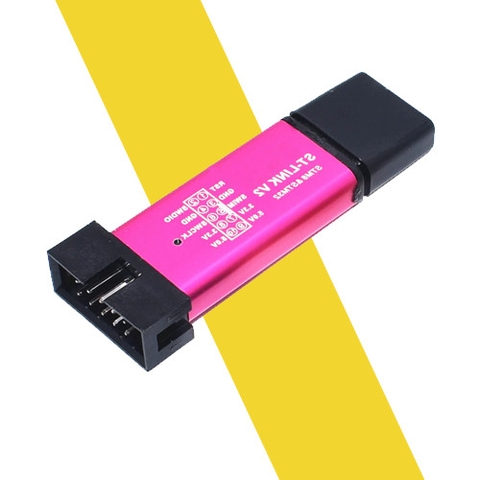

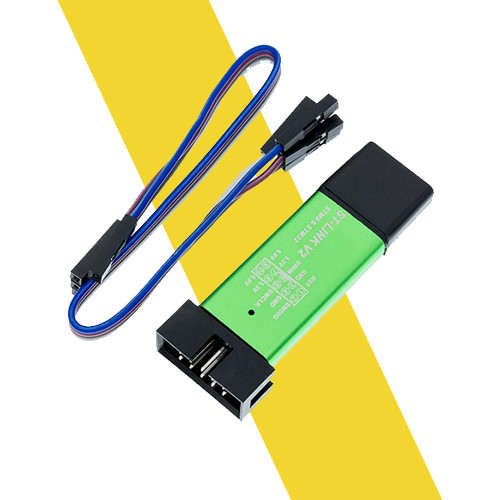

Mạch Nạp STM8, STM32 ST-Link V2 Mini

Mạch Nạp STM8, STM32 ST-Link V2 Mini được sử dụng để nạp chương trình và debug cho Vi điều khiển STM32 và STM8 của ST, mạch nạp có kích thước nhỏ gọn, chi phí thấp, độ bền cao.

Hỗ trợ đầy đủ các STM32 giao diện SWD nạp và gỡ lỗi, giao diện đơn giản 4 dây (bao gồm cả dây cấp nguồn), tốc độ nhanh, hoạt động ổn định.

Mạch Nạp STM8, STM32 ST-Link V2 Mini

Chức năng Mạch nạp STM8 STM32 ST-LINK V2

Phần mềm : Tải xuống

• Hỗ trợ đầy đủ các STM8 giao diện SWIM nạp và gỡ lỗi (Hỗ trợ môi trường phát triển phổ biến như IAR, STVD hoặc tương đương); Phiên bản phần mềm hỗ trợ như sau:
•   ST-LINK Utility 2 trở lên
•   STVD 4.2.1 trở lên
•   STVP 3.2.3 trở lên
•   IAR EWARM V6.20 trở lên
•   IAR EWSTM8 v1.30 trở lên
•   Keil RVMDK V4.21 trở lên
• Hỗ trợ nâng cấp firmware tự động lên V2.J17.S4 mới nhất;
• Nhỏ gọn, Đẹp, tiện lợi, chú thích ngay trên vỏ hộp nhôm sang trọng.

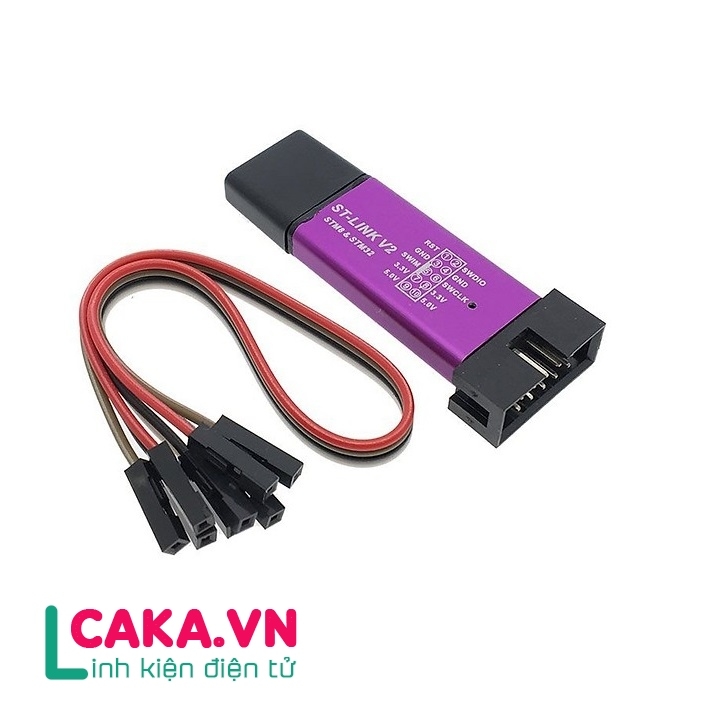

Mạch nạp ST-LINK V2 STM8 STM32

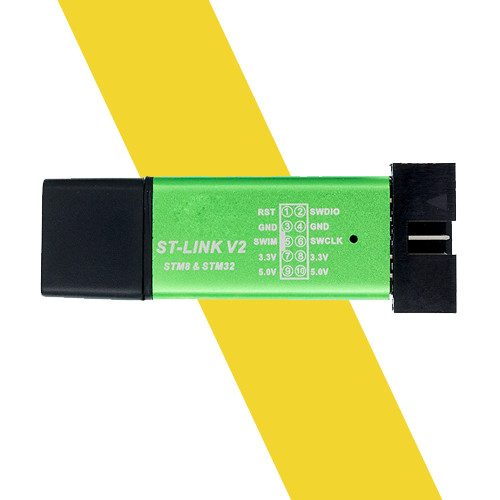

Hướng dẫn kết nối Mạch Nạp ST-Link V2 STM8, STM32

Dòng chip STM32.

Kết nối chân từ mạch nạp ST-LINK V2 với linh kiện điện tử STM32 theo thứ tự sau:

• RST–NRST
• SWCLK — TCK
• SWDIO — TMS
• GND — GND
• 3.3V — 3.3V

Dòng chip STM8.

Đối với những bạn làm việc với linh kiện điện tử STM8. Kết nối chân từ mạch nạp ST-LINK V2 với STM8 theo thứ tự sau:

• RST–NRST
• SWIM– SWIM
• GND — GND
• 3.3V — 3.3V
• SƠ ĐỒ Mạch Nạp STM8 STM32 ST-Link V2

Mạch Nạp STM8, STM32 ST-Link V2 Mini
