Mạch nháy theo nhạc 2 kênh RL 12V có thể tự do điều chỉnh tốc độ tăng giảm của thanh ánh sáng và thời gian dừng và tốc độ giảm dần của đèn cực đại. Mỗi đèn được cung cấp một điện trở giới hạn dòng điện riêng biệt để đảm bảo độ sáng của các đèn có màu khác nhau đồng nhất và để đảm bảo không có sự thay đổi ánh sáng và bóng tối trong trường hợp đèn sáng hơn nhiều. Đầu vào tín hiệu được cách ly bởi op amp để ngăn nhiễu tần số cao của MCU được đưa vào âm thanh.

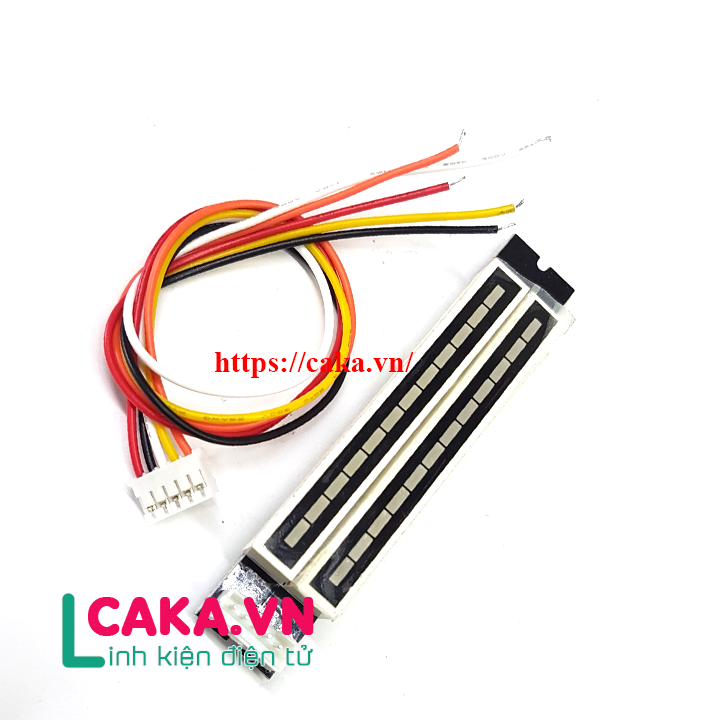

Mạch nháy theo nhạc 2 kênh RL 12V
Dãi màu : 7 xanh + 2 cam + 3 đỏ thể hiện sức mạnh tăng dần
Chip đơn sử dụng lấy mẫu thời gian, có thể có hai kênh được kết nối song song với cùng một tín hiệu, biên độ của hai thanh ánh sáng có thể khác nhau . Trong trường hợp nhiễu, có thể có nhiễu tần số cao rất nhẹ. Vui lòng thử dùng nguồn điện riêng và thử thay thế đường vào của đèn bằng dây được bọc vỏ
Mạch nháy theo nhạc 2 kênh RL 12V

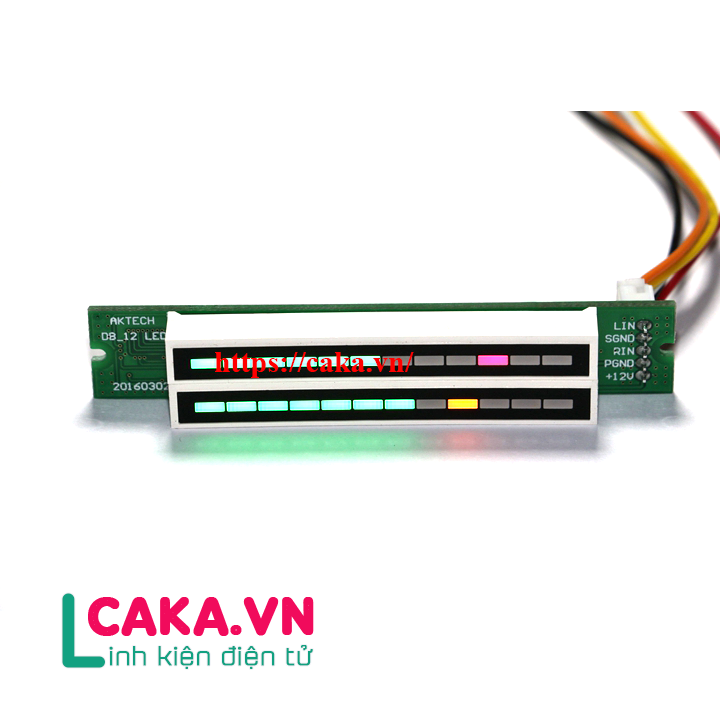

Hướng dẫn nối dây: Mạch nháy theo nhạc 2 kênh RL 12V
LIN: Dây dương của loa trái
SGND: GND chung của 2 loa
RIN: Dây dương của loa phải
PGND: Nguồn âm 0V
+ 12V: Nguồn dương 12V
Lưu ý: Nguồn điện yêu cầu nguồn điện một chiều trong vòng 7-12V, dòng điện trên 100MA (không thể ép quá mức, không thể kết nối ngược cực)
Mạch nháy theo nhạc 2 kênh RL 12V
Hướng dẫn vận hành: (Khi nhấn nút, sẽ có thời gian nút nhắc LED tương ứng)
Chế độ bình thường:
1. Nhấn 1 giây – Thay đổi chế độ
2. Nhấn 3 giây – Chuyển chế độ thời gian thực và chế độ AGC
3. Nhấn nút trong 5 giây – Nhập chế độ, cài đặt tốc độ
4. Nhấn nút trong 10 giây – Khôi phục cài đặt gốc
5. Nhấn 2 lần liên tiếp – điều chỉnh độ sáng của ánh sáng mức, ánh sáng yếu – ánh sáng trung bình – ánh sáng nổi bật
1. Nhấn giữ nút trong 1 giây để chỉnh
Tốc độ tăng dần của led hiển thị ( 7 tốc độ là tùy chọn)
Tốc độ giảm dần của led hiển thị( 7 tốc độ Tùy chọn)
Thời gian dừng tối đa (tùy chọn 7 tốc độ)
Tốc độ giảm dần đỉnh (tùy chọn 7 tốc độ)
Thu phóng hoặc tắt chế độ thời gian thực (tùy chọn 7 tốc độ)
2. Nhấp vào nút – thay đổi chu kỳ Cài đặt thông số
Các tính năng:

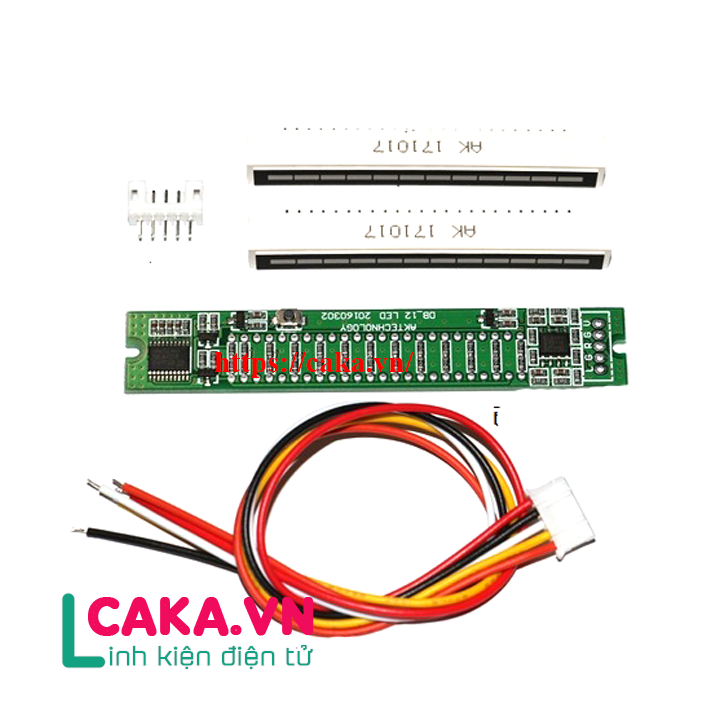

Âm lượng tối thiểu, kích thước PCB 80 * 14mm Khu vực mô-đun LED: 58 * 14mm
Giàu tính năng, người dùng có thể tự do điều chỉnh tốc độ thực tế của từng thanh ánh sáng và ánh sáng chính.
Đầu vào âm thanh của mạch nháy theo nhạc được cách ly bởi tín hiệu gốc của TI, giúp tránh nhiễu tần số cao của máy vi tính đơn chip đối với mạch âm thanh nối tiếp.
Ánh sáng có màu khác nhau cung cấp điện trở giới hạn dòng riêng.
Lời khuyên quan trọng:
Khi lấy mẫu thời gian lấy mẫu, tín hiệu đầu vào song song hai kênh thay đổi nhanh hơn và biên độ của hai thanh ánh sáng có thể khác nhau. Điều này là bình thường.
Trong trường hợp cực đoan, tiếng ồn tần số rất cao có thể xảy ra. Nên thay thế vị trí đầu vào tín hiệu bằng cáp được bảo vệ hai lõi.
Điện áp làm việc: Dòng điện 7-12v có thể hoạt động trên 100MA. Không cấp ngược cực và trên 12V
Hiệu ứng hiển thị:
1. Hiển thị dải + giảm sau khi ở lại đỉnh
2. Hiển thị dải + biến mất sau khi tạm dừng đỉnh
3. Hiển thị thanh + (không hiển thị đỉnh)
4. Hiển thị thanh + đỉnh biến mất sau khi chảy sang phải
5. Dải băng Hiển thị + (ba đèn)
6. Hiển thị dải + hiệu ứng marquee đỉnh
7. Hiển thị dải + nhảy đỉnh sang phải sau khi hai đèn rơi
Điện áp hoạt động: 7v-12 v 100MA
màu: 7 xanh + 2 cam + 3 đỏ
lỏng Đèn định vị với chế độ hiển thị tiêu chuẩn và nhiều chế độ điều khiển khuếch đại tự động (AGC)
