Mạch Sạc Bảo Vệ Pin Li-Ion 18650 2S 7.4V Có kẽm sẵn

Loại: Đang cập nhật Hãng: Đang cập nhật Tình trạng: Còn hàng
6.000₫

Giao hàng toàn quốc

Kích thước:

Mô tả

Mô tả đang cập nhật

Mạch Sạc Bảo Vệ Pin Li-Ion 18650 2S 7.4V Có kẽm sẵn

Mạch sạc và bảo vệ pin 2S 7.4V dùng cho pin Lithium, Li-ion, hoặc pin 18650 là một loại mạch được thiết kế để sạc và bảo vệ các loại pin 2S (2 cell pin nối tiếp). Pin 2S có điện áp danh định 7.4V (3.7V x 2), thường dùng cho các thiết bị điện tử, DIY, và các dự án năng lượng di động. Mạch bảo vệ này giúp bảo đảm an toàn cho pin trong quá trình sạc và sử dụng, tránh các tình huống nguy hiểm như quá áp, quá dòng, hoặc quá xả.

Thông số kỹ thuật chung:

+ Mạch sạc pin nối tiếp 2 cell (2s)

+ Chỉ sử dụng với pin lion-lithium- 18650

+ Điện áp cấp sạc cho mạch: 8.4 ->9 VDC

+ Dòng xả liên tục tối đa của mạch: 2A -9A

+ Dòng xả tức thời giới hạn: tùy theo phân loại

+ Điện áp ngắt khi sạc đầy mỗi cell : 4.25 - 4.35VDC (sai số 0.05)

+ Điện áp ngắt khi yếu pin mỗi cell: 2.3 - 3.0VDC (sai số 0.05)

+ Tự động ngắt khi sạc đầy, khi pin yếu.

+ Tự động ngắt khi chập điện.

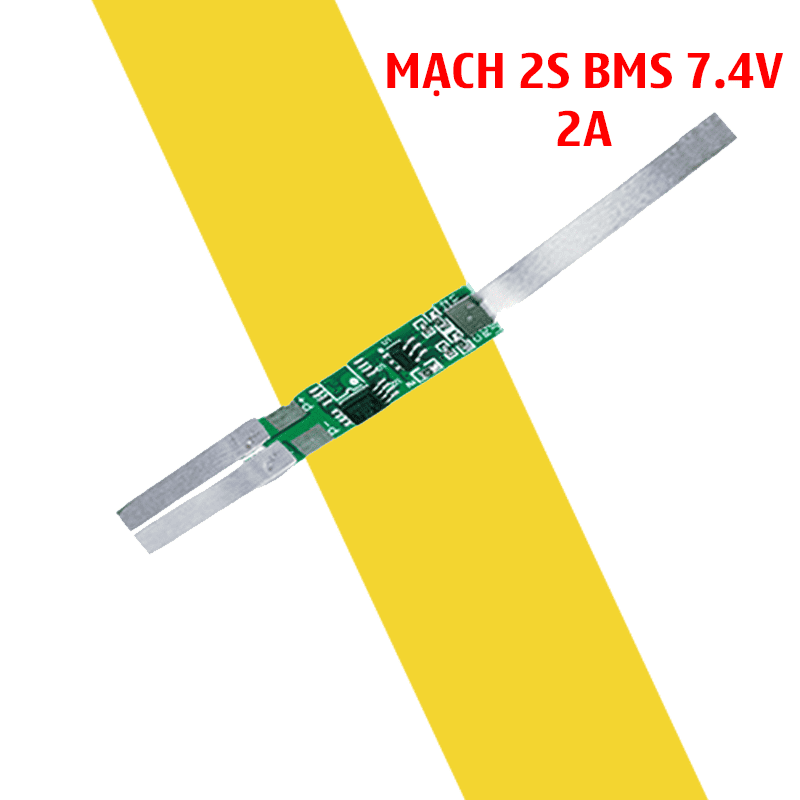

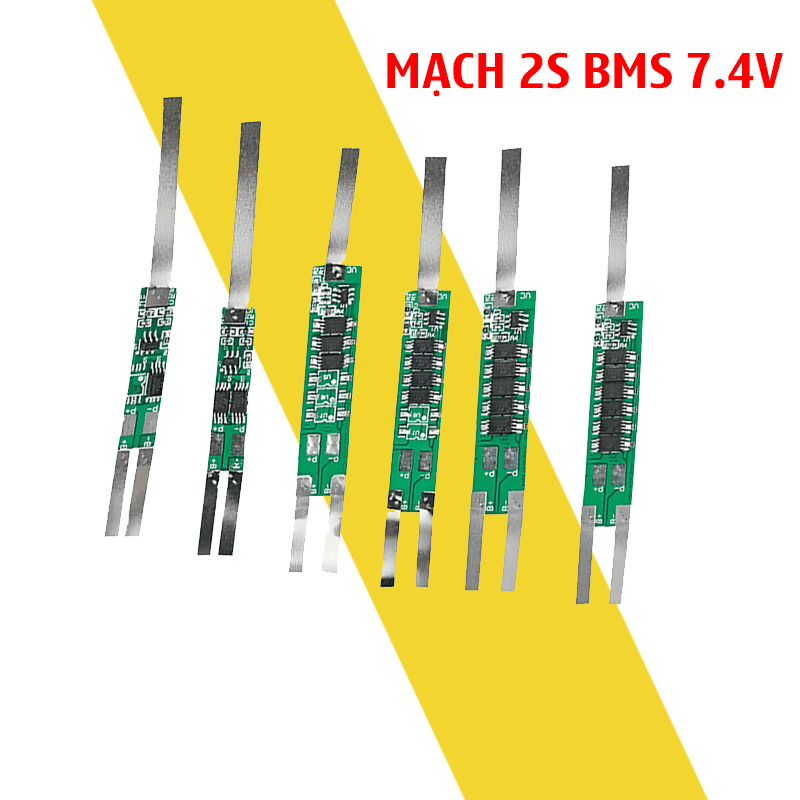

- Mạch 2S - 2A (1 MOSFET): dòng sạc/xả liên tục khoảng 2A

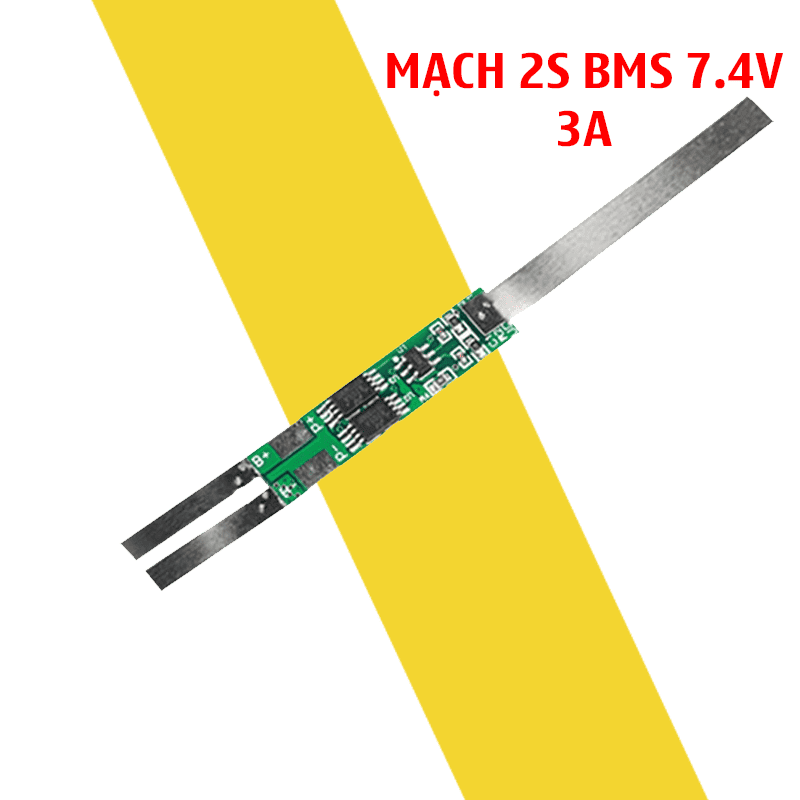

- Mạch 2S - 3A (2 MOSFET): dòng sạc/xả liên tục khoảng 3A

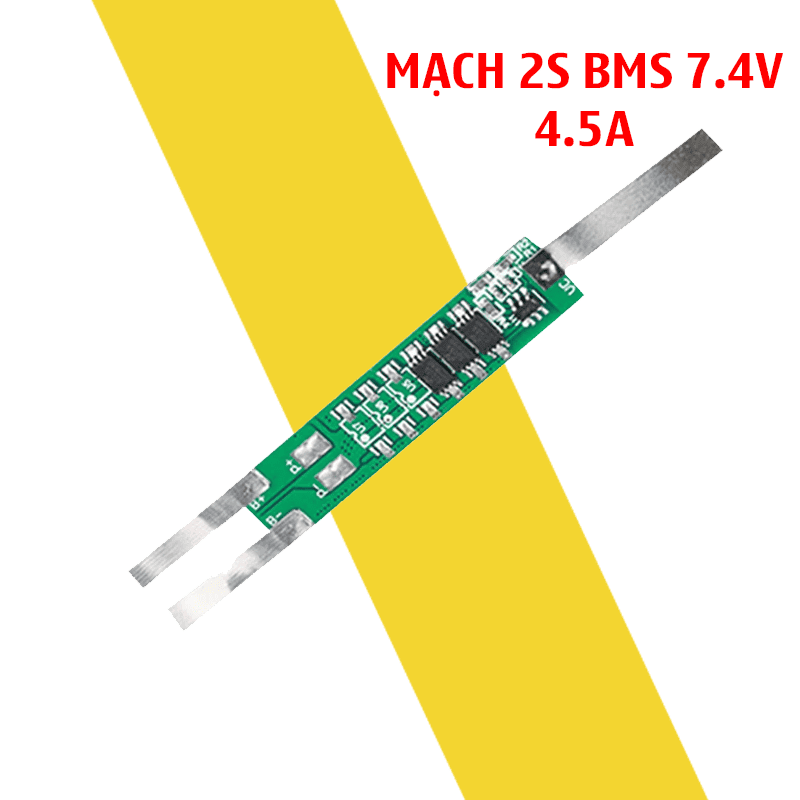

- Mạch 2S - 4.5A (3 MOSFET): dòng sạc/xả liên tục khoảng 4.5A

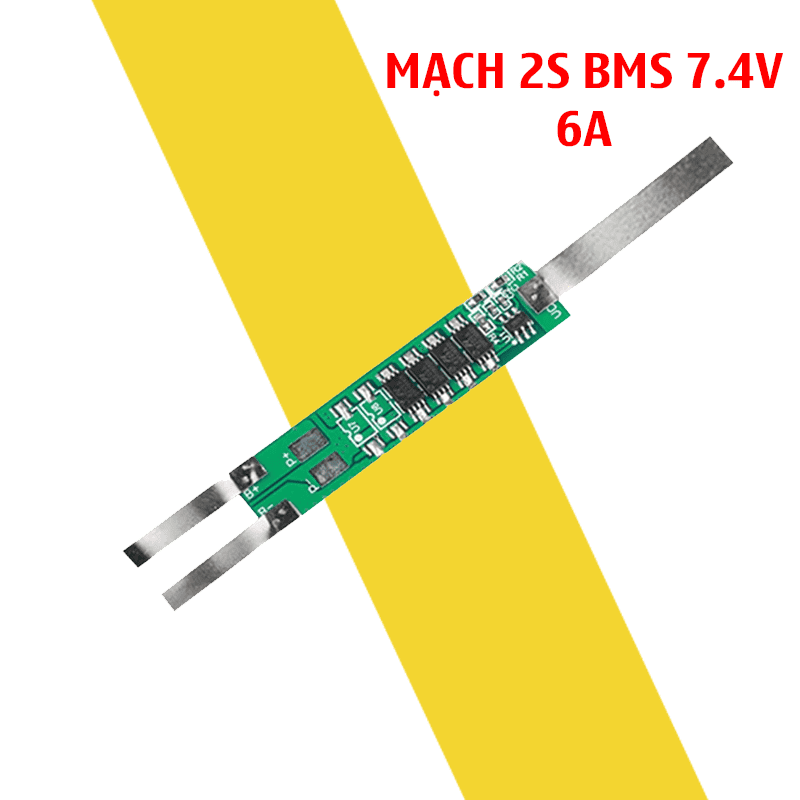

- Mạch 2S - 6A (4 MOSFET): dòng sạc/xả liên tục khoảng 6A

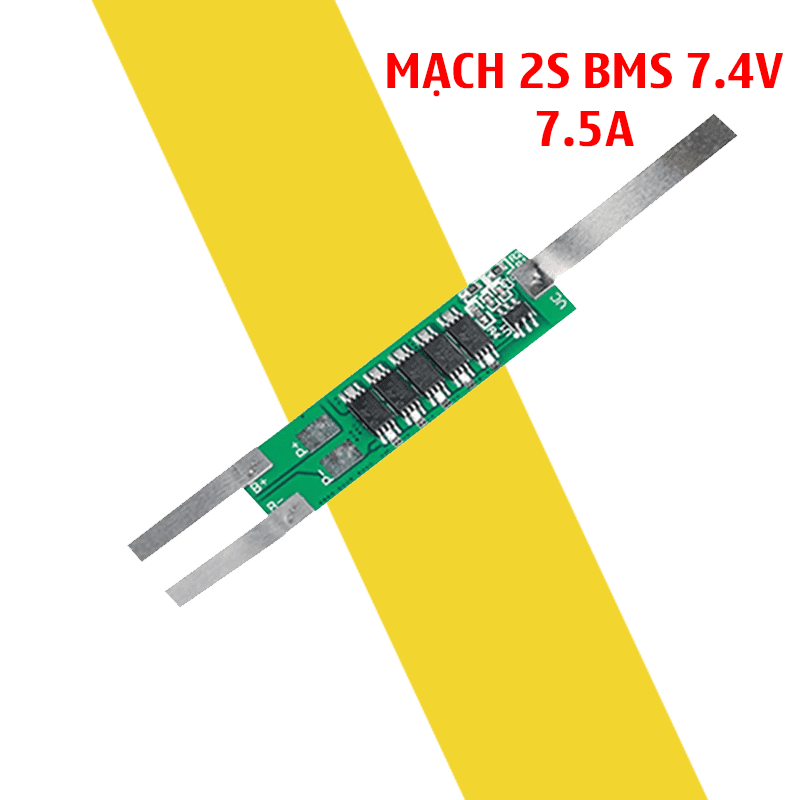

- Mạch 2S - 7.5A (5 MOSFET): dòng sạc/xả liên tục khoảng 7.5A

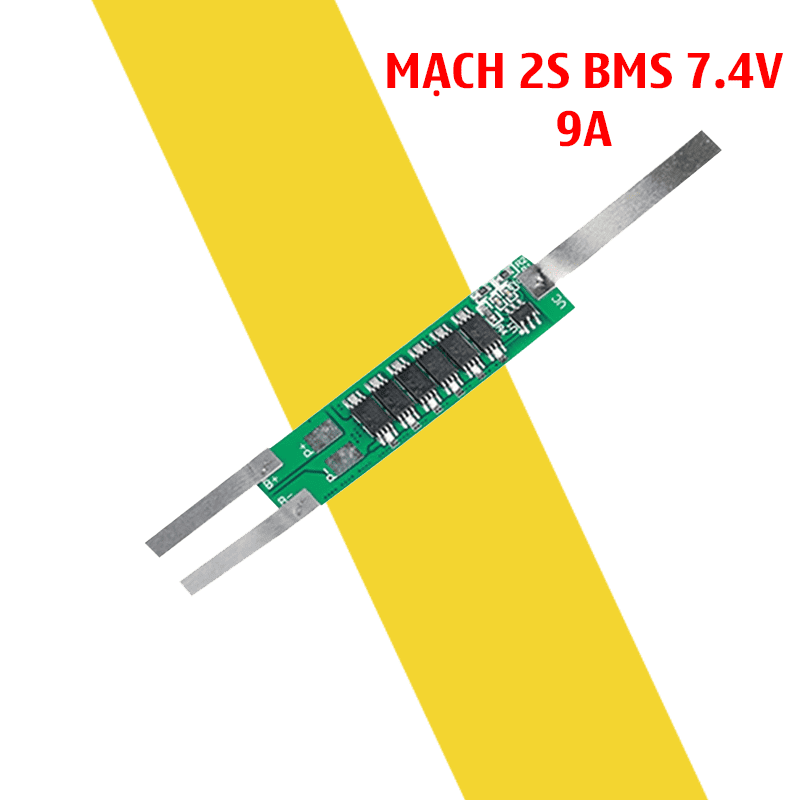

- Mạch 2S - 9A (6 MOSFET): dòng sạc/xả liên tục khoảng 9A

- Hướng dẫn nối dây:

  • B+ Kết nối cực Dương của khối Pin
  • B- Kết nối cực Âm của khối Pin
  • VC kết nối điểm giữa pin 1 và pin 2
  • P+ / P- : Chân ra tải, đầu sạc vào
