Mạch sạc và bảo vệ pin 1S 3.2V LiFePO4 Lithium Sắt Photphat Pin 32650
Pin Lithium sắt phốt phát (tên hóa học Lithium iron phosphate – LiFePO4), còn gọi là pin LFP, đây là loại pin có thể sạc lại thuộc dòng pin Lithium, trong đó lõi pin sử dụng vật liệu LiFePO4. Pin Lithium sắt phốt phát có mật độ năng lượng rất cao, thời gian hoạt động lâu, tuổi thọ rất dài và an toàn.
Thông tin mạch 1S 3.2V

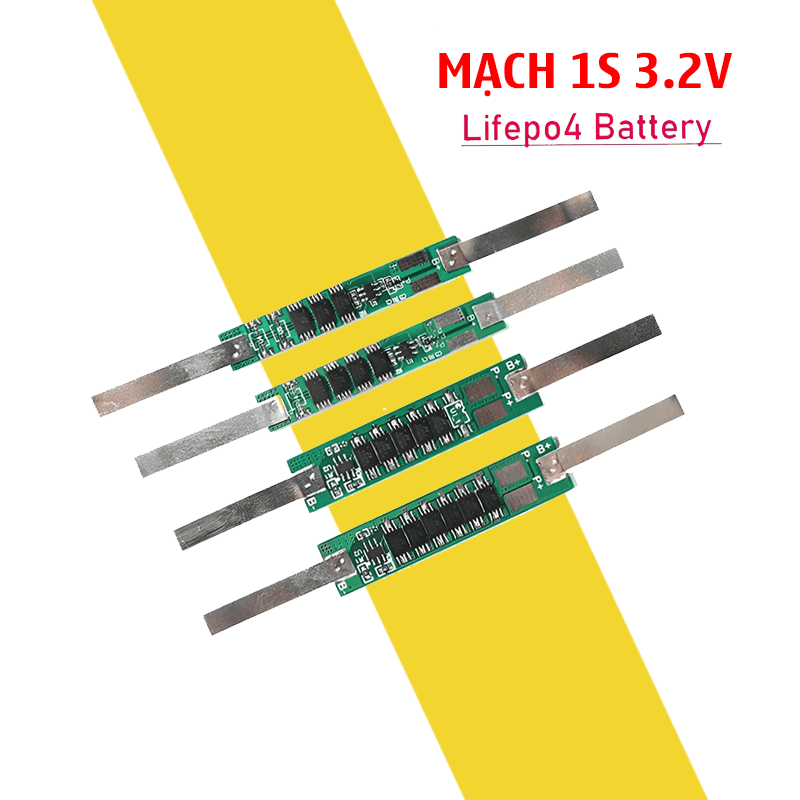

Mạch sạc và bảo vệ pin 1S 3.2V LiFePO4 Lithium Photphat / Pin 32650 nhiều loại với dòng tải khác nhau.
- Kích thước: mạch nhỏ gọn, dài cỡ 2.5 -> 4.5 cm. Được hàn sẵn kẽm, lắp đặt hàn rất dễ
- Điện áp sạc DC khoảng: 3.6V
- Phát hiện quá tải điện áp: 3.75V±0.25V
- Phát hiện vượt ngưỡng điện áp: 2.1 ± 0.05V
- Chức năng chính: dùng sạc 1-2-3.. cell pin, ghép song song
- Bảo vệ dòng sạc dòng xả. bảo vệ quá mức, bảo vệ ngắn mạch, Chức năng bảo vệ dòng điện.
- Sử dụng ic bảo vệ chính xác, chất lượng cao MOSFET.
- Sạc tối đa : 1A-7A tuỳ theo mạch (nên chọn sạc có dòng sạc bằng ~ 1/2 dòng xả)
- Mạch 1S - 2A (1 MOSFET): dòng Xả liên tục khoảng 2A, dòng tức thời lên đến 4A

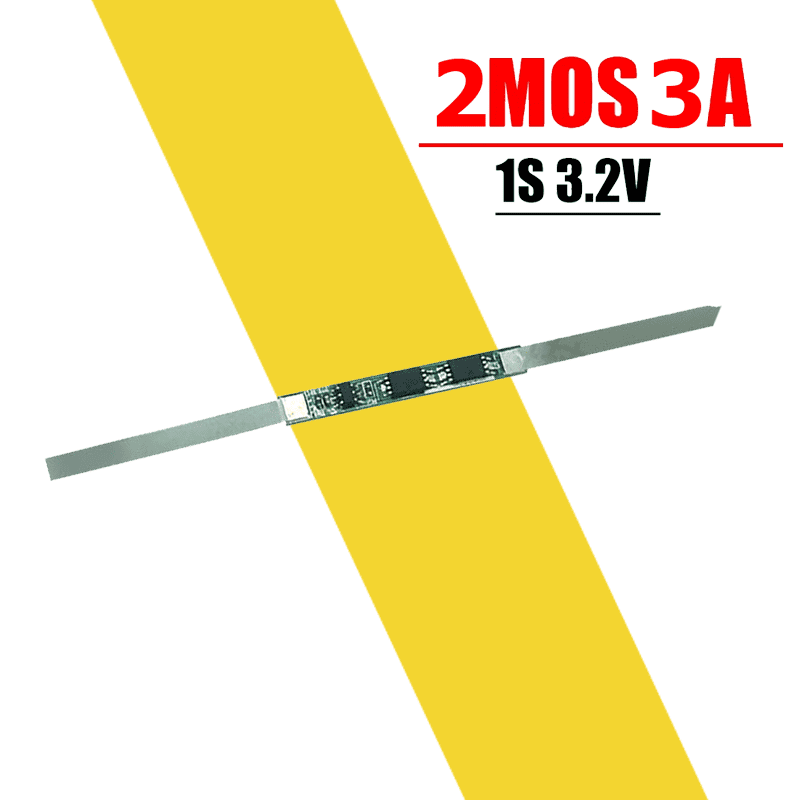

- Mạch 1S - 3A (2 MOSFET): dòng Xả liên tục khoảng 3A, dòng tức thời lên đến 5A

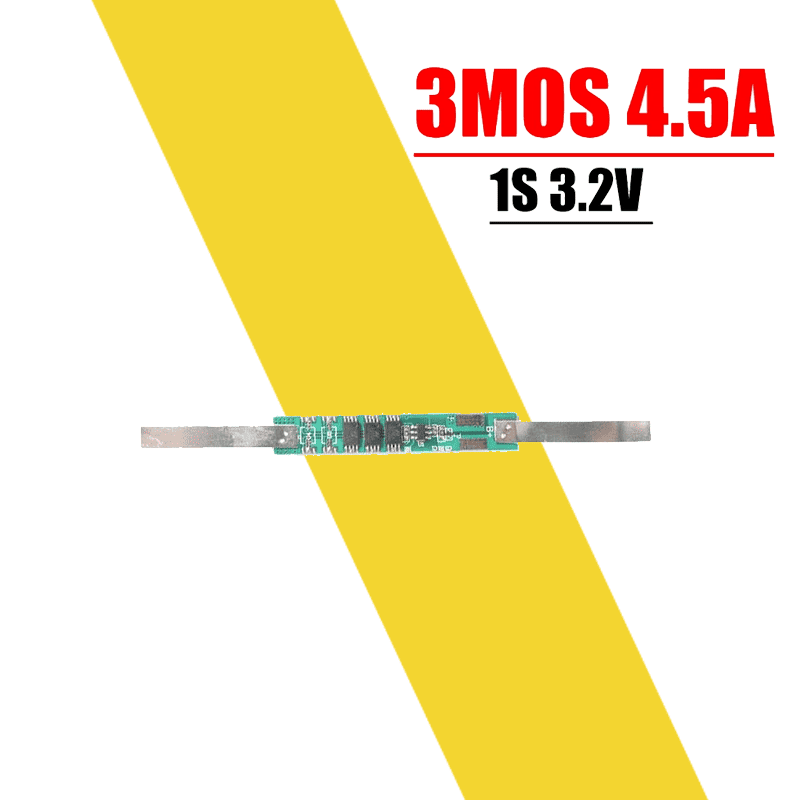

- Mạch 1S - 4.5A (3 MOSFET): dòng Xả liên tục khoảng 4.5A, dòng tức thời lên đến 8A

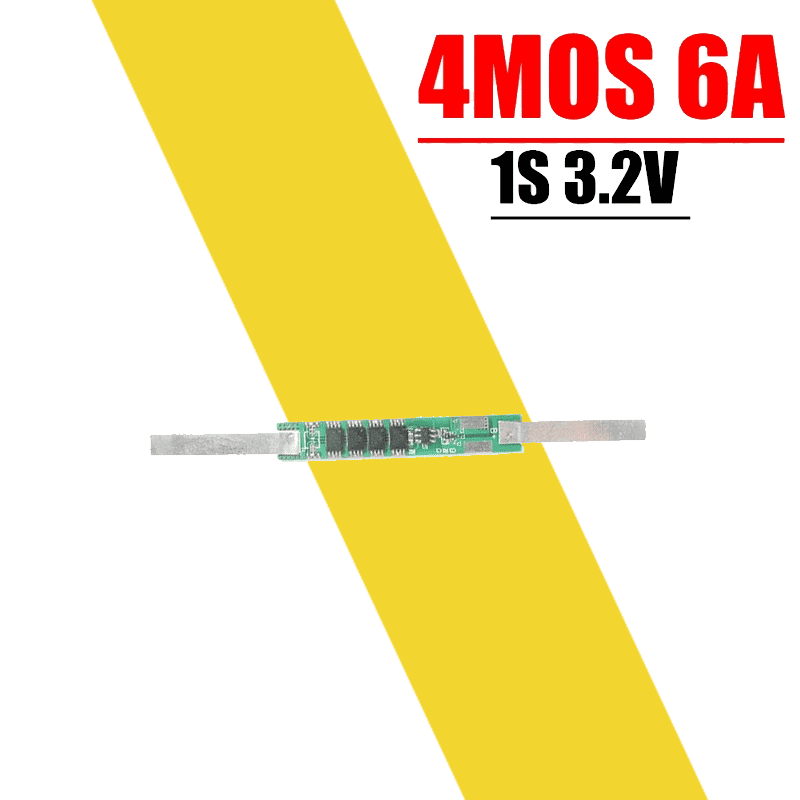

- Mạch 1S - 6A (4 MOSFET): dòng Xả liên tục khoảng 6A, dòng tức thời lên đến 12A

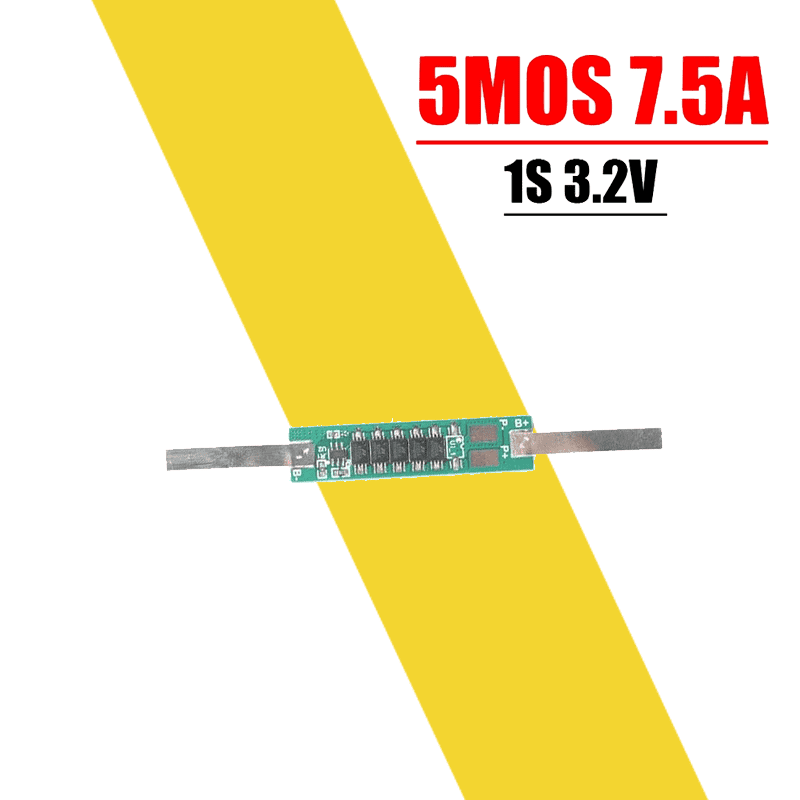

- Mạch 1S - 7.5A (5 MOSFET): dòng Xả liên tục khoảng 7.5A, dòng tức thời lên đến 7A

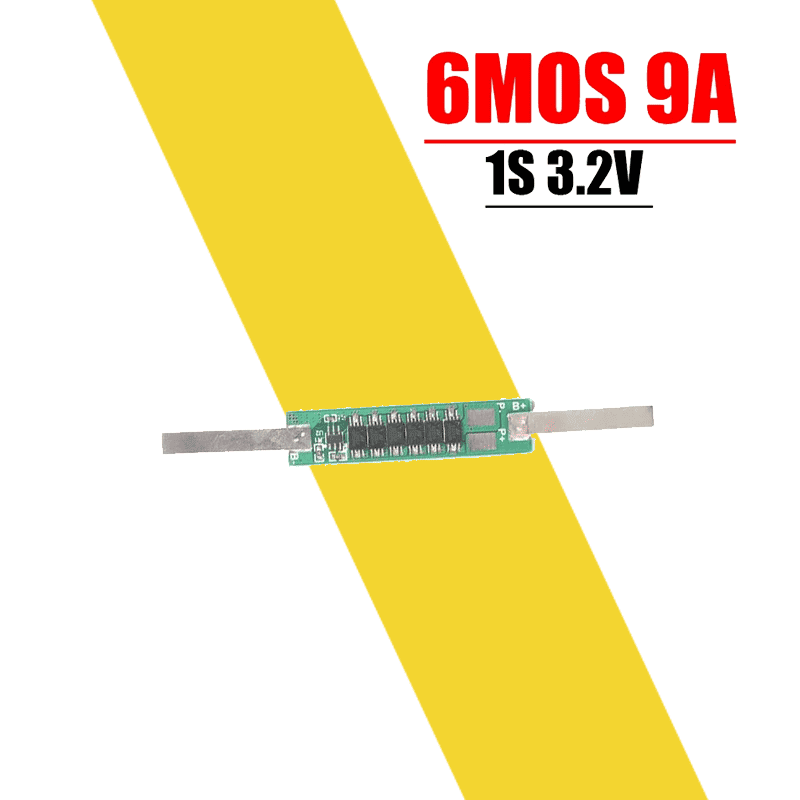

- Mạch 1S - 9A (6 MOSFET): dòng Xả liên tục khoảng 9A, dòng tức thời lên đến 18A
- Chiều dài bao gồm phần kẽm là 105mm cho các mạch 15A trở xuống)
- Các mạch trên và 15A Không có kẽm đi kèm
- Chân B+, B- là cực + và - của pin.
- Các chân P- và P+ là 2 đường Tải và Sạc.
Lưu ý:
- Sử dụng cho LiFePO4 – Lithium Sắt Phosphat – Pin 32650 (Điện Áp định Danh 3.2v)
- Không bảo vệ ngược cực/ Không đấu ngược cực.
- Mạch phù hợp sạc xả công suất cao
- Trong quá trình vận chuyển kẽm hàn có thể bị bong ra, các bạn có thể dùng mỏ hàn chấm chì lại, không nhất thiết phải có máy hàn cell như shop
