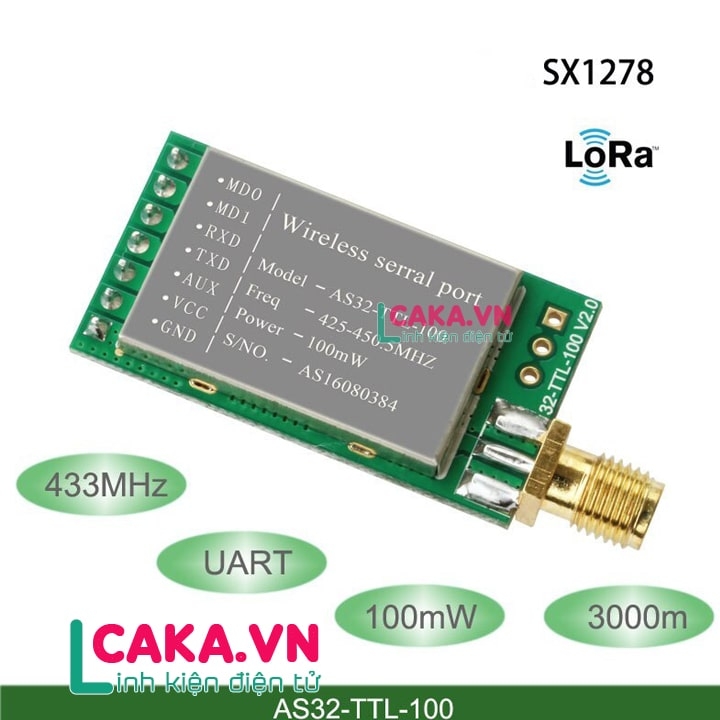

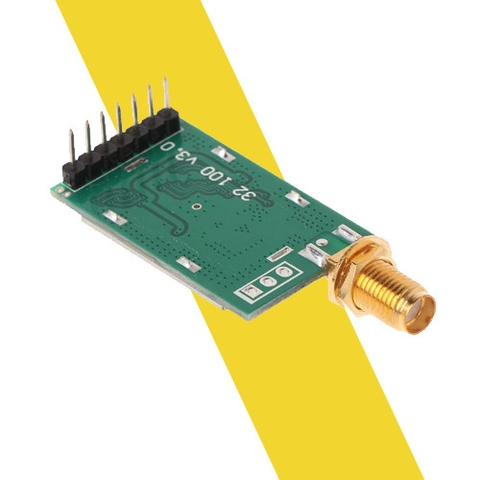

Mạch thu phát RF UART Lora SX1278 433Mhz 3000m sử dụng chip SX1278 của nhà sản xuất SEMTECH chuẩn giao tiếp LORA (Long Range), chuẩn LORA mang đến hai yếu tố quan trọng là tiết kiệm năng lượng và khoảng cách phát siêu xa ( Ultimate long range wireless solution), ngoài ra nó còn có khả năng cấu hình để tạo thành mạng nên hiện tại được phát triển và sử dụng rất nhiều trong các nghiên cứu về IoT.

Mạch thu phát RF UART Lora SX1278 433Mhz 3000m được tích hợp phần chuyển đổi giao tiếp SPI của SX1278 sang UART giúp việc giao tiếp và sử dụng rất dễ dàng, chỉ cần kết nối với Software của hãng để cấu hình địa chỉ, tốc độ và công suất truyền là có thể sử dụng (cần mua thêm mạch chuyển USB-UART để kết nối máy tính).

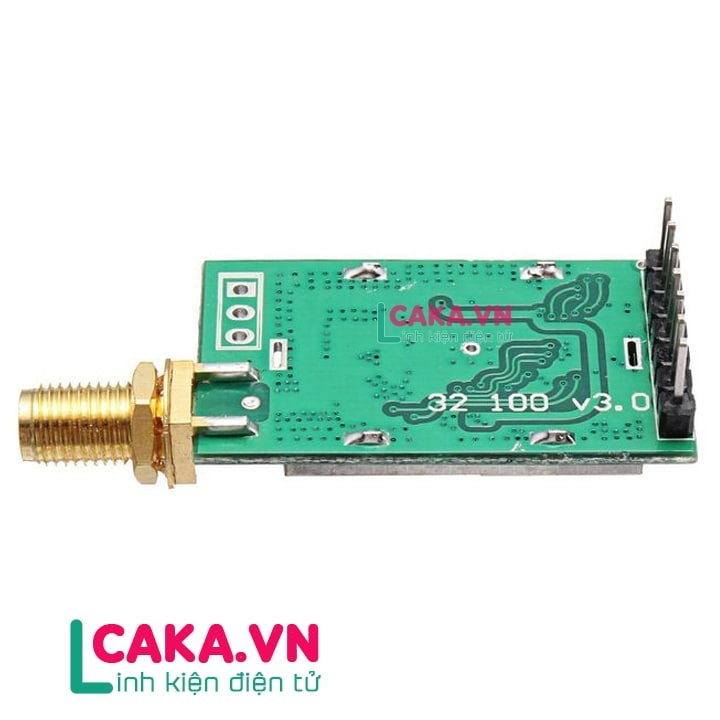

Thông số mạch thu phát RF UART Lora SX1278.
Model: AS32-TTL-100 RF
IC chính: SX1278 từ SEMTECH.
Điện áp hoạt đông: 2.3 – 5.5 VDC
Điện áp giao tiếp: TTL
Giao tiếp UART Data bits 8, Stop bits 1, Parity none, tốc độ từ 1200 – 115200.
Tần số: 410 – 441Mhz
Công suất: 20dbm (100mW)
Khoảng cách truyền tối đa trong điều kiện lý tưởng: 3000m
Tốc độ truyền: 0.3 – 19.2 Kbps ( mặc định 2.4 Kbps)
512bytes bộ đệm.
Hỗ trợ 65536 địa chỉ cấu hình.
Kích thước: 21x36mm.

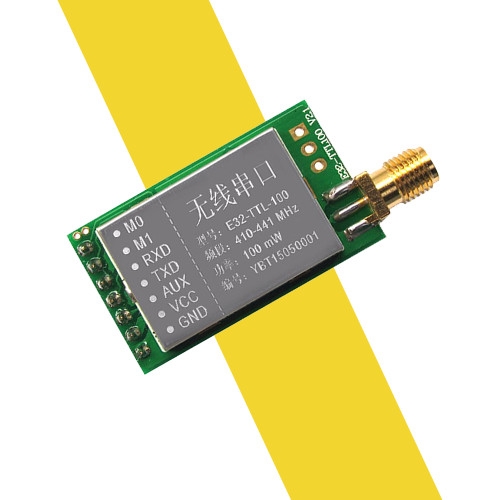

Lưu ý: chân M0,M1 nối GND để truyền nhận bình thường hoặt nối với GPIO của vi điều khiển để thay đổi các Mode

Hướng dẫn cấu hình Module Lora Dòng AS-Xx (AS32, AS69,...)

1. Chuẩn bị

2. Kết nối

- Nếu sử dụng Module chuyển đổi USB-to-TTL PL2303, bạn kết nối theo sơ đồ:

Module AS32-TTL-100

Module USB To TTL PL2303

MD0

Trở treo 10K

MD1

Trở treo 10K

RXD

TXD

TXD

RXD

AUX



VCC

VCC

GND

GND

- Nếu sử dụng Module AS15-USB-T2, bạn cắm Module AS32-TTL-100 lên Module AS15-USB-T2 theo sơ đồ:

Module AS32-TTL-100

Module AS15-USB-T2

MD0

MD0

MD1

MD1

RXD

TXD

TXD

RXD

AUX

AUX

VCC

VCC

GND

GND



Mở phần mềm AS5X6X_V2.6 và làm theo hướng dẫn.

Cấu hình Module Lora SX1278 433Mhz

  1. Chọn cổng COM.
  2. Kết nối cổng COM.
  3. GetData: Lấy dữ liệu module.
  4. Đưa module về cấu hình mặc định của nhà sản xuất.
  5. SetData: Ghi cấu hình cho module.
  6. Tốc độ truyền (BaudRate).
  7. Parity.
  8. RF Rate.
  9. Tốc độ truyền trong không khí.
  10. Địa chỉ module.
  11. Kênh truyền: Tần số tương ứng = 410 + (Channel*1) MHz (Có 32 kênh).
  12. Công suất truyền.

Đầu tiên bạn chọn cổng COM, sau đó bấm “Kết nối (2)” >> “GetData (3)”. Giao diện phần mềm sẽ hiện ra các lựa chọn.
Tiếp theo bạn cài đặt các thông số cho module AS32-TTL-100 và bấm “SetData (5)” để lưu lại cấu hình cài đặt.
