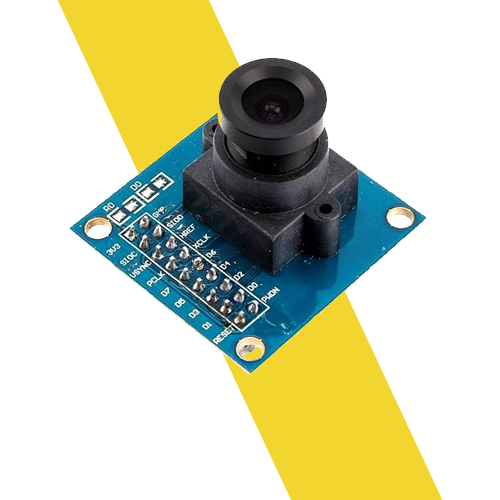

Module camera được cung cấp từ nguồn DC + 3.3V. Bộ tạo dao động bên ngoài cung cấp nguồn đồng hồ cho môđun máy ảnh XCLK. Với cấu hình thích hợp cho đăng ký nội bộ của máy ảnh thông qua bus I2C, sau đó clock điểm ảnh cung cấp camera (PCLK) và dữ liệu camera quay trở lại máy chủ với tín hiệu đồng bộ hóa như HREF và VSYNC. Module camera OV7670 là module CMOS 0,3 mega pixel giá thấp, có thể cho ra độ phân giải VGA 640x480 ở tốc độ 30 khung hình / giây. OV7670 được xây dựng trong bộ điều chỉnh LDO ở trên chỉ cần công suất 3.3V đơn và có thể được sử dụng trong Arduino, STM32, Chipkit, ARM, DSP, FPGA và vv
Thông số kỹ thuật:
- Kích thước quang học 1/6 inch
- Độ phân giải 640x480 VGA
- Điều chỉnh trên tàu, chỉ cần cung cấp 3.3V đơn
- Được gắn với ống kính F1.8 / 6mm chất lượng cao
- Độ nhạy cao đối với hoạt động nhẹ
- Phương pháp VarioPixel® để lấy mẫu phụ
- Chức năng tự động điều khiển hình ảnh bao gồm: Tự động
- Kiểm soát độ phơi sáng (AEC), điều khiển tăng điểm tự động (AGC), cân bằng trắng tự động (AWB), tự động
- Bộ lọc băng tần (ABF) và Tự động Hiệu chuẩn Đen (ABLC)
- Kiểm soát chất lượng hình ảnh bao gồm bão hòa màu sắc, màu sắc, gamma, độ sắc nét (tăng cường cạnh) và chống nở
- ISP bao gồm giảm tiếng ồn và sửa lỗi
- Hỗ trợ chế độ nhấp nháy đèn LED và flash
- Hỗ trợ mở rộng
- Điều chỉnh bóng mờ ống kính
- Phát hiện tự động nhấp nháy (50/60 Hz)
- Mức độ bão hòa tự động điều chỉnh (điều chỉnh UV)
- Mức độ nâng cao của Edge tăng
- Tự động điều chỉnh độ ồn
Hướng dẫn kết nối với arduino

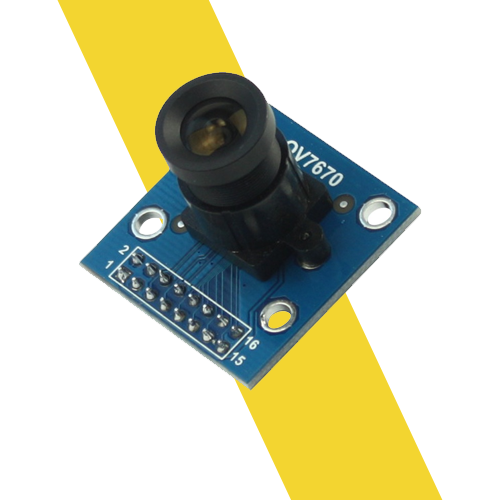

Module Camera OV7670
