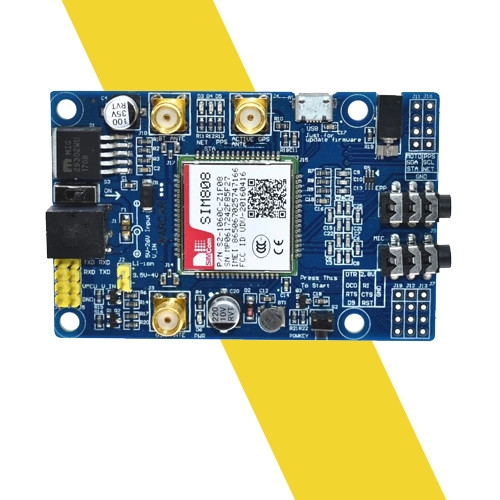

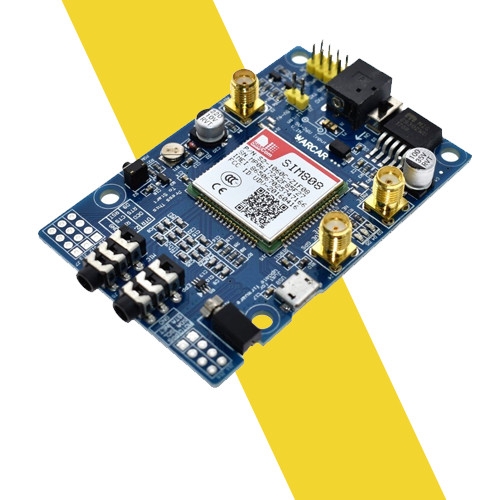

Module SIM808 (GPS, GSM)

Loại: Đang cập nhật Hãng: Đang cập nhật Tình trạng: Còn hàng
620.000₫

Miễn phí vận chuyển đơn hàng từ 1.000.000 đ

Mô tả

Nguồn 5~18VDC, hỗ trợ GSM GPRS GPS, tương thích Arduino Raspberry Pi.

Module SIM808 là mô-đun GSM/GPRS Quad-Band hoàn chỉnh kết hợp công nghệ GPS để điều hướng vệ tinh. Thiết kế nhỏ gọn tích hợp GPRS và GPS trong gói SMT sẽ tiết kiệm đáng kể cả thời gian và chi phí cho khách hàng để phát triển các ứng dụng hỗ trợ GPS.



Thông số kỹ thuật :



  • Sử dụng module GSM GPRS GPS SIM808
  • Nguồn đầu vào: 5-18VDC, lớn hơn 1A.
  • Mức tín hiệu giao tiếp: TTL (3.3-5VDC)
  • Tích hợp chuyển mức tín hiệu TTL Mosfet tốc độ cao.
  • Tích hợp mạch giảm áp xung và tụ lọc, ổn định nguồn.
  • Tích hợp ke cắm Micro Sim.
  • Tích hợp Led báo trạng thái.

Sơ đồ chân

  • VBAT: Pad hàn pin, cực dương 3.7VDC.
  • GND: Mass, 0VDC.
  • VCC: Nguồn dương từ 5-18VDC, lớn hơn 1A
  • GND: Mass, 0VDC.
  • RXD: Chân nhận tín hiệu TTL, chấp nhận mức 3.3 và 5VDC.
  • TXD: Chân truyền tín hiệu TTL, chấp nhận mức 3.3 và 5VDC.
  • GND: Mass, 0VDC.
  • EN: Mặc định nối lên cao, chức năng dùng để khởi động (Enable) hoặc dừng hoạt động (Disable) Module Sim900, nếu nếu muốn module Sim900 dừng hoạt động bạn có thể nối chân này xuống âm GND (0VDC).
  • SPKN: Ngõ ra loa Speaker âm
  • SPKP: Ngõ ra loa Speaker dương.
  • MICP: Ngõ vào Micro dương.
  • MICN: Ngõ vào Micro âm.



Module SIM808 (GPS, GSM)



Để test hoạt động của module sim808, bạn có thể dùng Vi điều khiển với giao tiếp UART hoặc tốt nhất và nhanh nhất là sử dụng mạch chuyển từ USB sang UART và truyền lệnh AT trực tiếp từ máy tính.

Lưu ý : chân TX , RX của sim808 nối với TX , RX của thiết bị điều khiển (đấu song song, không đấu chéo)
Phần mềm Terminal dùng với mạch USB sang UART để test SIM900 trực tiếp từ máy tính.

Datasheet SIM808

Trang tra cứu tọa độ GPS.



SIM808 GSM GPRS GPS Module



Đặc điển sim808

  • Quay số;
  • Trả lời điện thoại;
  • Gửi SMD định dạng TEXT;
  • Nhận tin nhắn SMS điều khiển đèn LED;
  • Chương trình GPRS_TCP (dynamic IP);
  • Thủ tục GPRS_TCP (tên miền);
  • Chương trình GPRS_UDP (dynamic IP);
  • Thủ tục GPRS_UDP (tên miền);
  • GPRS chế độ truyền tải trong suốt;
  • Chương trình giới thiệu chức năng toàn diện (STM32);
  • Chương trình giới thiệu chức năng toàn diện (STC12);
  • Chương trình giới thiệu chức năng toàn diện (STC15);
  • Chương trình thử nghiệm Bluetooth (dịch vụ PPS, Bluetooth nối tiếp);
  • Đèn LED điện thoại điều khiển đèn LED;
  • Chương trình thử nghiệm GPS

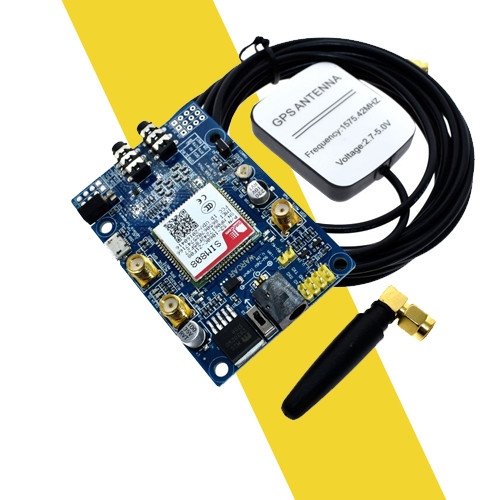

SIM808 GSM/GPRS/GPS Module with antenna
