Module thu phát Bluetooth HC-06 là module được thiết kế để cho thể hoạt động từ mức điện áp 3.3 ~ 5VDC. Khi kết nối với máy tính, HC-06 được sử dụng như 1 cổng COM ảo, việc truyền nhận với COM ảo sẽ giống như truyền nhận dữ liệu trực tiếp với UART trên module.
Lưu ý là khi thay đổi Baudrate cho COM ảo không làm thay đổi baudrate của UART, baudrate UART chỉ có thể thay đổi bằng AT command trên module. Mạch Bluetooth HC-06 được setup mặc định là Slave không thể thay đổi được nên chỉ có thể giao tiếp với các thiết bị bluetooth ở dạng master như Smart phone, HC-05 master,... hai module bluetooth được set là Slave không thể giao tiếp với nhau.
Tài liệu : Test Arduino
Thông số kỹ thuật: Bluetooth HC-06
- Điện áp hoạt động: 3.3 ~ 5VDC.
- Điện áp giao tiếp: TTL tương thích 3.3VDC và 5VDC.
- Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
- Dải tần sóng hoạt động: Bluetooth 2.4GHz
- Sử dụng CSR mainstream bluetooth chip, bluetooth V2.0 protocol standards.
- Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA

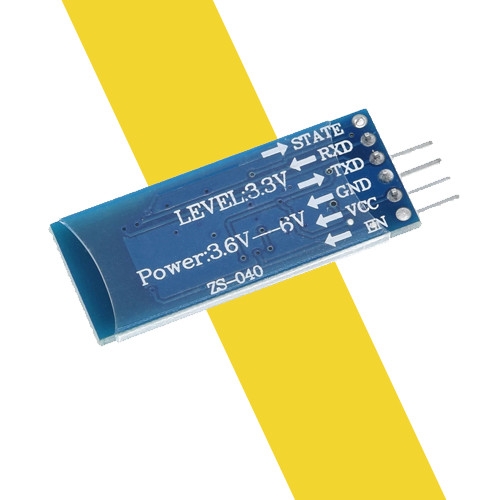

Module thu phát Bluetooth HC-06
Module Bluetooth HC-06 Khi kết nối với máy tính, HC-06 được sử dụng như 1 cổng COM ảo, việc truyền nhận với COM ảo sẽ giống như truyền nhận dữ liệu trực tiếp với UART trên module.

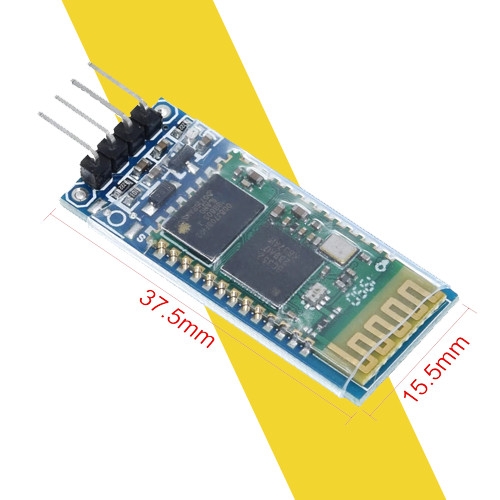

Mạch thu phát Bluetooth HC-06
Module bluetooth HC-06 được setup mặc định là Slave không thể thay đổi được nên chỉ có thể giao tiếp với các thiết bị bluetooth ở dạng master như Smart phone, HC-05 master,… hai module bluetooth được set là Slave không thể giao tiếp với nhau.

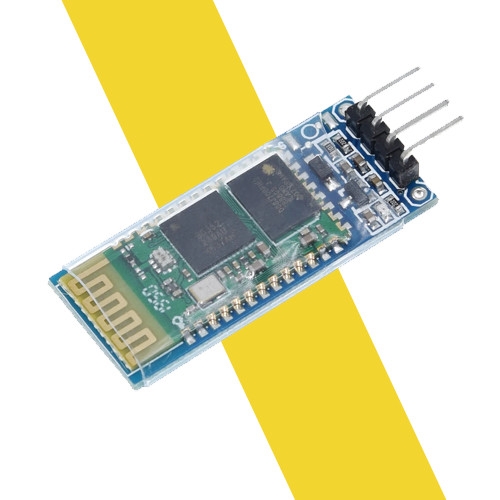

Module bluetooth HC-06
