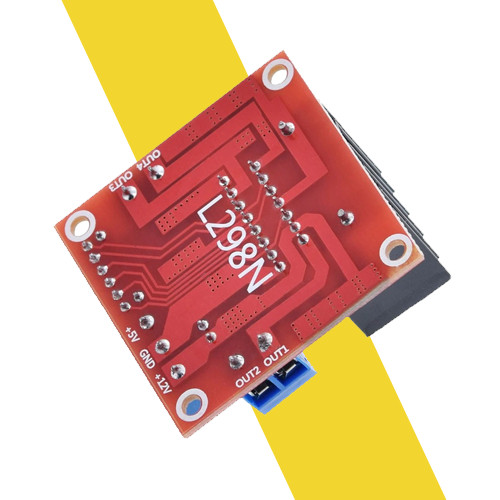

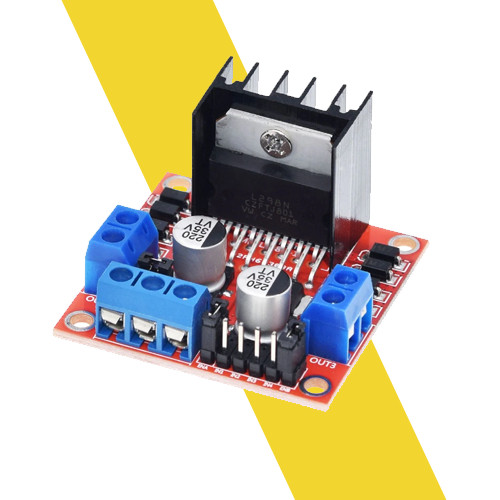

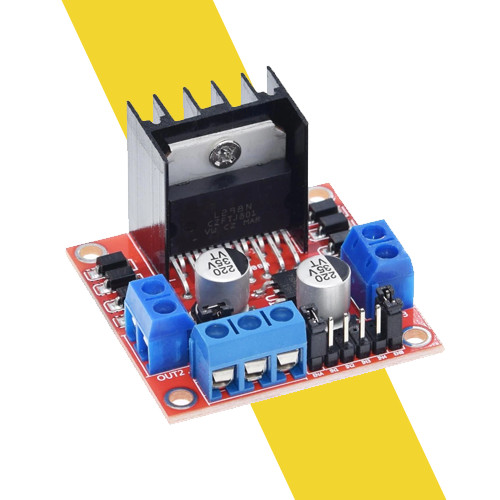

Bán Mạch Cầu H L298 giá rẻ tại Tphcm

Đánh giá

:

Giá

:

32.000₫

Mô tả :

Mạch điều khiển động cơ DC L298N Điện áp đầu vào: 5~30VDC, Dòng tối đa cho mỗi cầu H là: 2A, Kích thước: 43x43x27mm.

Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Đổi trả trong 3 ngày, thủ tục đơn giản

Đổi trả trong 3 ngày, thủ tục đơn giản

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Linh Kiện Điện TửCaka.vn





Thông số kỹ thuật: Mạch Cầu H L298



  • Driver:L298 tích hợp hai mạch cầu H.
  • Điện áp điều khiển: +5 V ~ +35 V
  • Dòng tối đa cho mỗi cầu H là: 2A
  • Điện áp của tín hiệu điều khiển: +5 V ~ +7 V
  • Dòng của tín hiệu điều khiển: 0 ~ 36mA
  • Công suất hao phí: 20W (khi nhiệt độ T = 75 ℃)
  • Nhiệt độ bảo quản: -25 ℃ ~ +130 ℃







 Bán Mạch Cầu H L298 giá rẻ tại Caka.vn



Các chân: Mạch Cầu H L298



  • 12V power, 5V power: là 2 chân cấp nguồn trực tiếp đến động cơ .
    Bạn có thể cấp nguồn từ 9V đến 12V ở chân +12V power: như vậy bạn cũng sẽ có điện áp 5v, lợi dụng điều này ta có thể lấy điện áp 5v từ đây để dùng cho mạch Arduino ( và nhớ nối chân Power GND với Arduino)
  • Power GND : là chân GND cấp nguồn cho động cơ
  • 2 Jump A enable và B enable, để như hình, đừng rút ra bạn nhé!
  •  IN1, IN2, IN3, IN4: Là 4 chân input , chức năng nhận tín hiệu từ vi điều khiển hoặc Arduino để điều khiển động cơ
  • Output A: nối với động cơ A. bạn chú ý chân +, -. Nếu bạn nối ngược thì động cơ sẽ chạy ngược. Và chú ý nếu bạn nối động cơ bước, bạn phải đấu nối các pha cho phù hợp.



Bán Mạch Cầu H L298 giá rẻ tại Caka.vn



 Bán Mạch Cầu H L298 giá rẻ tại Caka.vn



Sơ đồ chân tín hiệu Mạch Cầu H L298



Sơ đồ chân của mạch điều khiển động cơ dùng IC cầu H L298N



Sơ đồ chân tín hiệu Mạch Cầu H L298



- DC motor 1 “+” hoặc stepper motor A+.

- DC motor 1 “-” hoặc stepper motor A-.

- 12V jumper – tháo jumper này nếu sử dụng nguồn trên 12V cấp vào chân 4. Jumper này dùng để cấp nguồn cho IC ổn áp tạo ra nguồn 5V nếu nguồn trên 12V sẽ làm cháy IC  78M05.

- Cấp dương nguồn cho motor vào đây từ 6V đến 35V.

- Cắm chân GND (đất, cực âm) của nguồn vào đây.







 Bán Mạch Cầu H L298 giá rẻ tại Caka.vn



- Nguồn ra 5V, nếu jumper (3) được cắm thì có nguồn ra 5V ở đây.

- Chân Enable của Motor 1, chân này cũng dùng để cấp xung PWM cho motor. Nếu điều khiển tốc độ thì rút jumper ra và cắm chân PWM của VĐK vào đây. Giữ nguyên khi dùng với động cơ bước.

- IN1

- IN2

- IN3

- IN4





 Bán Mạch Cầu H L298 giá rẻ tại Caka.vn



- Chân Enable của Motor 2, chân này cũng dùng để cấp xung PWM cho motor. Nếu điều khiển tốc độ thì rút jumper ra và cắm chân PWM của VĐK vào đây. Giữ nguyên khi dùng với động cơ bước.

- DC motor 2 “+” hoặc stepper motor B+.

- DC motor 2 “-” hoặc stepper motor B-.







  Bán Mạch Cầu H L298 giá rẻ tại Caka.vn
