[Bài Thực Hành Công nghệ Lớp 8] Mạch điện điều khiển dùng cảm biến nhiệt độ
+ Ứng Dụng:
Sử dụng để thực hành nghiên cứu các mô hình điều khiển tự động bằng nhiệt độ để đóng bật quạt, hoặc tắt mở đèn điện
[Công nghệ 8 - CTST] Bài 11 - Hướng dẫn lắp mạch điện điều khiển dùng cảm biến nhiệt độ

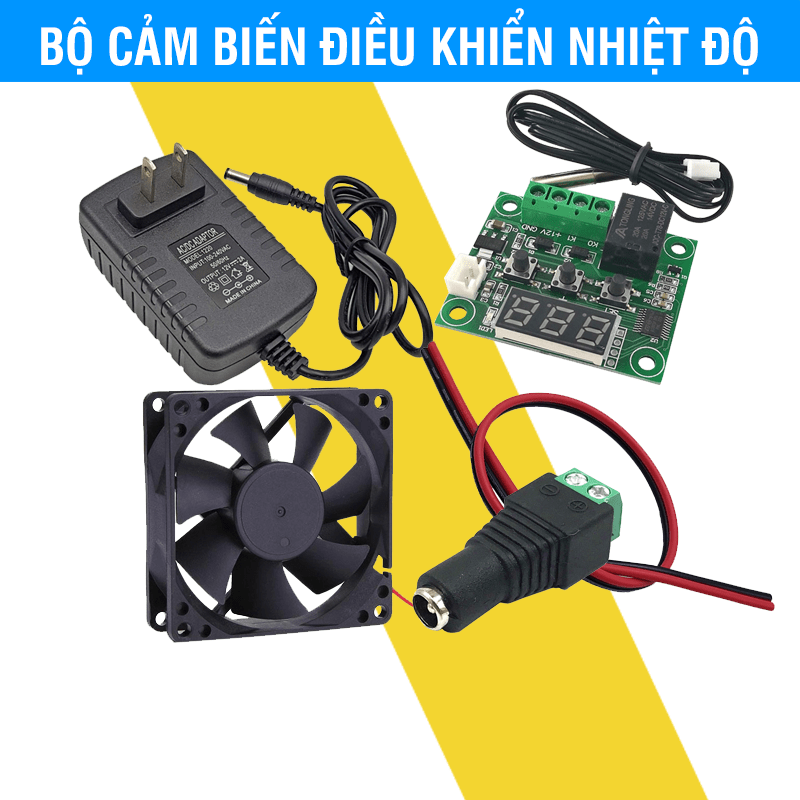

Thực Hành Công Nghệ Lớp 8 Mạch điện điều khiển dùng cảm biến nhiệt độ
+ Thông số kỹ thuật:
- Lắp ghép theo hình ảnh trên mô tả các bạn nhé
- Xem hướng dẫn cài đặt tại video hoặc trao đổi với shop

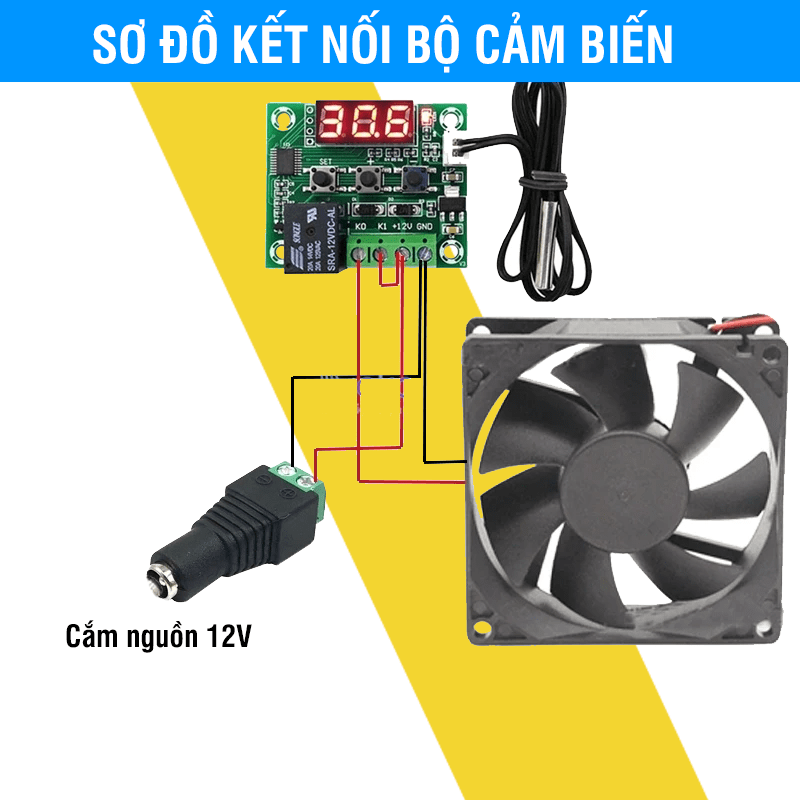

Sơ đồ Bộ Thực Hành Công Nghệ Lớp 8 Mạch điện điều khiển dùng cảm biến nhiệt độ
+ Hướng dẫn sử dụng Bộ Thực Hành Công Nghệ Lớp 8 Mạch điện điều khiển dùng cảm biến nhiệt độ
Từ màn hình chính, nhấn nhanh nút SET để chọn nhiệt độ cài đặt (mặc định là 50) → nhấn (+), (–) để thay đổi giá trị → nhấn SET để lưu giá trị và thoát ra. Để vào chế độ cài đặt, nhấn giữ nút SET khoảng 3s để vào cài đặt như bảng dưới.
Nhấn dấu (+) hoặc (–) để thay đổi chức năng (CODE) → Nhấn nút SET 1 lần để chọn chức năng đó → Sau đó nhấn (+) hoặc (–) để cài đặt giá trị → nhấn SET để quay lại. Sau khi cài đặt xong, nhấn giữ nút SET khoảng 3s, hoặc không có thao tác nào trong 10s để lưu và thoát ra.
| Code |
Chức Năng |
Phạm vi cài đặt |
Mặc định |
| P0 |
Làm nóng / Làm lạnh |
H/C |
C |
| P1 |
Cài đặt độ trễ nhiệt độ |
0.1°C ~30°C |
2.0 |
| P2 |
Giới hạn nhiệt độ trên |
Giới hạn nhiệt độ dưới ~ 110°C |
110 |
| P3 |
Giới hạn nhiệt độ dưới |
– 50°C ~ Giới hạn nhiệt độ trên |
-50 |
| P4 |
Hiệu chỉnh lại nhiệt độ đo được |
– 7.0°C ~ 7.0°C |
0.0 |
| P5 |
Thời gian trễ bật/tắt relay |
0-600 giây |
00 |
| P6 |
Không sử dụng |
|
|
| P7 |
Cảnh báo nhiệt độ cao |
Tối đa 110°C |
50.0 |
| P8 |
Khôi phục cài đặt gốc |
H/C (H để ON / C để OFF) |
C |
