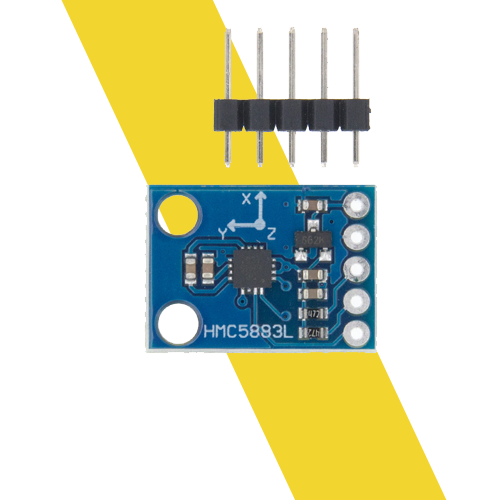

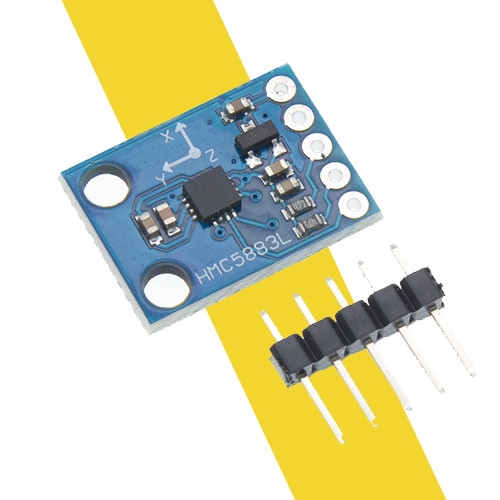

Cảm biến la bàn số HMC5883L có kích thước nhỏ gọn sử dụng giao tiếp I2C, được dùng để đo từ trường của trái đất nhằm xác định phương hướng với độ chính xác lên đến 1 hoặc 2 độ, cảm biến có cách đo riêng biệt cho từng trục và có thể kết hợp lại để tính toán 3D.
Cảm biến la bàn số HMC5883L còn có thể dùng để đo từ trường thô hoặc các nguồn từ trường mạnh hơn gần nó, cảm biến có thể cảm nhận được nguồn từ trường xung quanh nó như của nam châm hoặc điện trường, khi phát hiện được từ trường từ bên ngoài, nó có thể xác định được khoảng cách tương đối hoặc chiều đến vật phát ra từ trường đó.
Thông số kĩ thuật.
- Immersion Gold PCB, machine welding process to ensure quality.
- Name: HMC5883L module (three-axis magnetic field module).
- Use the chip: HMC5883L.
- Power supply: 3 ~ 5VDC
- Communication modes: standard IIC communication protocol (3.3V~5V TTL).
- Measuring range: ± 1.3-8 Gauss.
Kết nối đến Arduino:
- Arduino GND -> HMC5883L GND
- Arduino 3.3V -> HMC5883L VCC
- Arduino A4 (SDA) -> HMC5883L SDA
- Arduino A5 (SCL) -> HMC5883L SCL
Thư viện Arduino
Tại đây
Cảm biến la bàn Số HMC5883L GY271
Cảm biến la bàn Số HMC5883L GY-273
