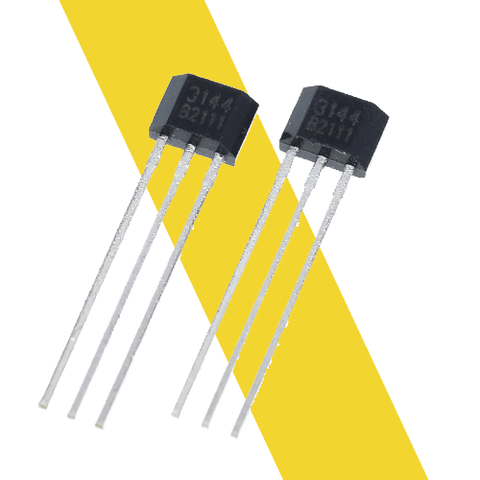

Cảm biến từ trờng Hall A3144

Loại: Đang cập nhật Hãng: Đang cập nhật Tình trạng: Còn hàng
6.000₫

Miễn phí vận chuyển đơn hàng từ 800,000 đ

Mô tả

  • Điện áp hoạt động: 4,5V đến 28V (thường là 5V)
  • Dòng đầu ra: 25mA
  • Có thể được sử dụng để phát hiện cả hai cực của nam châm

Cảm biến từ trờng Hall A3144 là một cảm biến không chốt (non-latching) tích hợp hiệu ứng Hall. Giữ một nam châm gần cảm biến sẽ làm cho chân đầu ra bật tắt. Điều này tạo ra một cảm biến hiện diện mạnh mẽ.

Có hai loại cảm biến hiệu ứng Hall chính, một loại cho đầu ra analog và loại còn lại cho đầu ra digital. A3144 là cảm biến Hall đầu ra digital, có nghĩa là nếu nó phát hiện ra nam châm, đầu ra sẽ giảm xuống mức thấp nếu không đầu ra sẽ vẫn ở mức cao.



Thông số kỹ thuật.



  • Cảm biến hiệu ứng Hall đầu ra digital
  • Điện áp hoạt động: 4,5V đến 28V (thường là 5V)
  • Dòng đầu ra: 25mA
  • Có thể được sử dụng để phát hiện cả hai cực của nam châm
  • Điện áp đầu ra bằng điện áp hoạt động
  • Nhiệt độ hoạt động: -40 ° C đến 85 ° C
  • Thời gian Bật và Tắt mỗi lần là 2uS
  • Có bảo vệ phân cực nghịch
  • Thích hợp cho các ứng dụng ô tô và công nghiệp

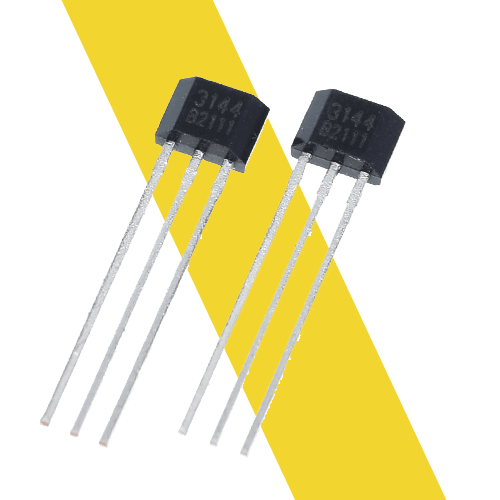

Cảm biến từ trờng Hall A3144



Cách sử dụng A3144



Có hai loại cảm biến hiệu ứng Hall chính, một loại cho đầu ra analog và loại còn lại cho đầu ra digital. A3144cảm biến Hall đầu ra digital, có nghĩa là nếu nó phát hiện ra nam châm, đầu ra sẽ giảm xuống mức thấp nếu không đầu ra sẽ vẫn ở mức cao. Bắt buộc phải sử dụng một điện trở kéo lên như hình dưới để giữ cho đầu ra ở mức cao khi không phát hiện thấy nam châm.

Các ứng dụng

  • Được sử dụng để phát hiện nam châm (vật thể) trong hệ thống tự động hóa
  • Được sử dụng trong hệ thống báo động cửa từ
  • Đo tốc độ trên ô tô
  • Phát hiện cực của nam châm trong động cơ BLDC
