Mạch bảo vệ pin 3S 100A sạc cân bằng và bảo vệ pin Li-ion 3.7V
Mạch bảo vệ pin 3S 100A sử dụng để sạc , xả bảo vệ cho các loại pin nối liền 3S như pin 18650 hay 26650...
Thông số kỹ thuật.
– Điện thế xả cạn: 9.6V
– Điện thế sạc đầy: 12.6V
– Dòng xả liên tục (hoạt động): 100A.
– Điện trở: ít hơn 300mΩ Bảo vệ chống ngắn mạch: bảo vệ, chậm tự hồi phục.
– Chức năng: Sạc cân bằng và bảo vệ cell Li-ion, dùng trong pin máy khoan, máy bắt vít, máy cưa,… có mức điện thế từ 9.6V 10.8V 11.1V 12V.
– Đặc biệt: Mạch có dòng tải lớn, rất thích hợp máy cưa hoặc máy khoan
– Khối lượng: 55g
Mạch bảo vệ pin 3S 100A sạc cân bằng và bảo vệ pin Li-ion 3.7V
Khuyến nghị mạch bảo vệ pin 3S 100A:
– Nếu đóng 3 cell nối tiếp thì nên chọn cell có dòng xả từ 15C – 20C.
– Nếu đóng 3 cặp cell nối tiếp (6 cell) thì nên chọn cell có dòng xả từ 10C – 15C.
– Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C – 10C thay thế.
– Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch.

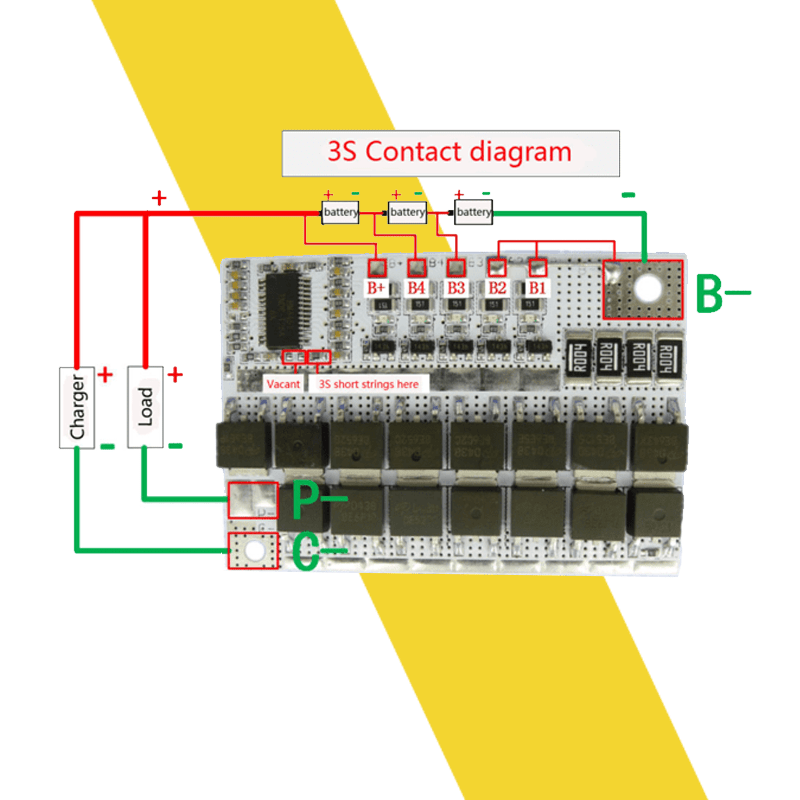

– Hàn theo thứ tự từ B- (0V) B1(3.7V) B2 (7.4V) và B+ (11.1V).
– Chân P- trên mạch là ngõ ra Tải ( Theo sơ đồ )
– Chân C- trên mạch là ngõ ra Sạc ( Theo sơ đồ )
