Mạch Chuyển Giao Tiếp UART TTL To RS485 là mạch thông qua giao tiếp half-duplex để thực hiện chức năng chuyển đổi mức TTL thành mức RS-485. Module được thiết kế nhỏ gọn, tốc độ truyền cao và ổn định,khả năng chống nhiễu cao, khoảng cách truyền xa. Những đặc điểm này làm cho module hữu ích trong môi trường công nghiệp và các ứng dụng tương tự.
Thông số kỹ thuật: Mạch RS485 to TTL
- - IC sử dụng: MAX485
- - Điện áp làm việc: 5V (mức TTL)
- - Hoạt động hiện tại: 120uA ~ 500uA
- - Công suất hoạt động: 830mW
- - Tốc độ truyền tải tối đa: 2.5Mbps
- - Cho phép lên đến 32 bộ thu phát trên bus đường truyền
- - Khoảng cách truyền tối đa lên tới 1200m

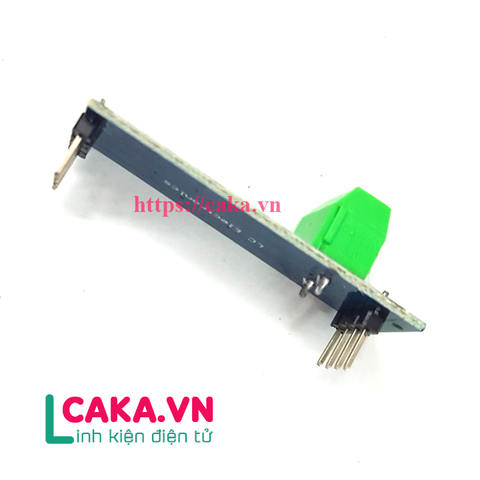

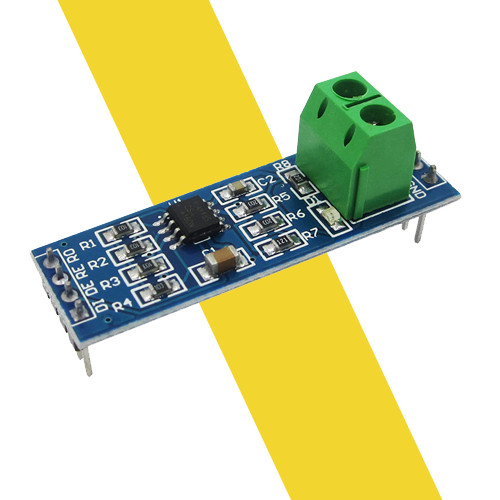

Mạch Chuyển Giao Tiếp UART TTL To RS485

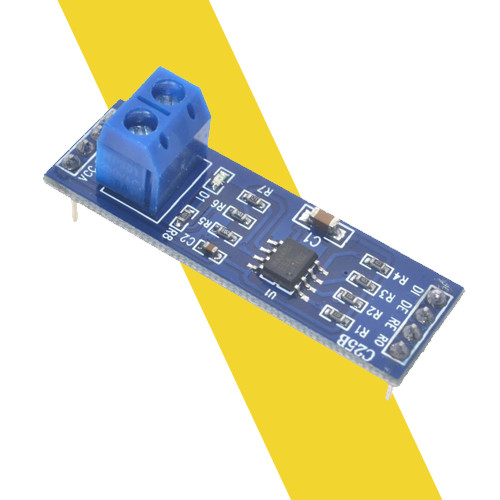

Mạch bao gồm các chân:
- - DI- DATA IN (Dữ liệu vào) PIN 1
- - RO - RECEIVE OUT (Tín hiệu nhận đầu ra) PIN 0
- - DE- DATA ENABLE; RE RECEIVE ENABLE (Cho phép dữ liệu vào và cho phép được nhận) 2 chân này thường để nối liền với nhau và kết nối với Pin 2
- - VCC nối với +5v
- - GND nối với GND, GND của 2 arduino có thể dùng cáp để nối hoặc cần được nối đất tại chỗ
- - A nối với A; B nối với B thông qua cặp cáp xoắn

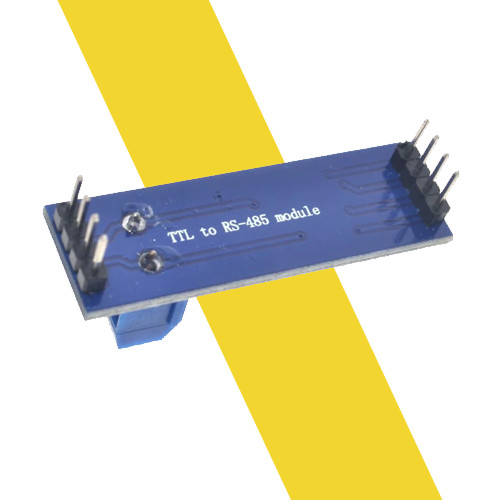

Mạch Chuyển Giao Tiếp UART TTL To RS485
