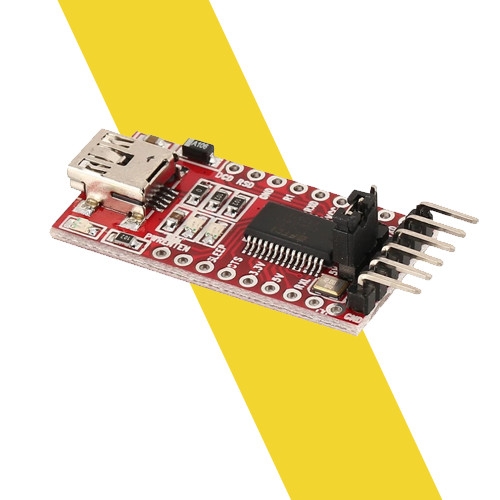

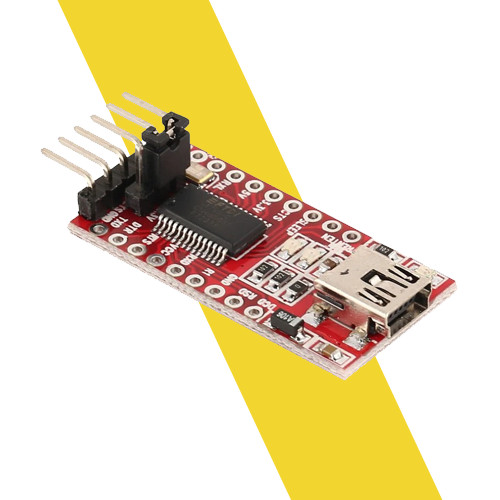

Mạch Chuyển USB UART TTL FT232RL

Loại: Đang cập nhật Hãng: Đang cập nhật Tình trạng: Còn hàng
60.000₫

Miễn phí vận chuyển đơn hàng từ 800,000 đ

Mô tả

IC chính: FT232RL chính hãng FTDI. Nguồn cấp: 5VDC từ cổng USB (cổng mini USB) Có ngõ ra nguồn có thể điều chỉnh 3V3 hoặc 5VDC

Mạch chuyển USB UART TTL FT232RL sử dụng IC USB UART FT232RL, mạch được thiết kể nhỏ gọn nhưng vẫn ra chân đầy đủ, rất dễ sử dụng với mọi hệ điều hành Windows, Mac, Linux,...

Mạch chuyển USB UART TTL FT232RL có chất lượng tốt, không sử dụng thạch anh ngoài nên có độ bền và độ ổn định cao, thích hợp cho các ứng dụng cần chuyển USB sang UART TTL hoặc giao tiếp Vi điều khiển với máy tính.

Driver



Thông số kỹ thuật.



  • IC chính: FT232RL
  • Nguồn cấp: 5VDC từ cổng USB
  • Chuyển giao tiếp từ USB sang UART TTL.
  • Tốc độ Baudrate: tùy chỉnh.
  • Có ngõ ra nguồn cho cả 3V3 và 5VDC.
  • Kích thước: 17x32.5mm

Mạch Chuyển USB UART TTL FT232RL

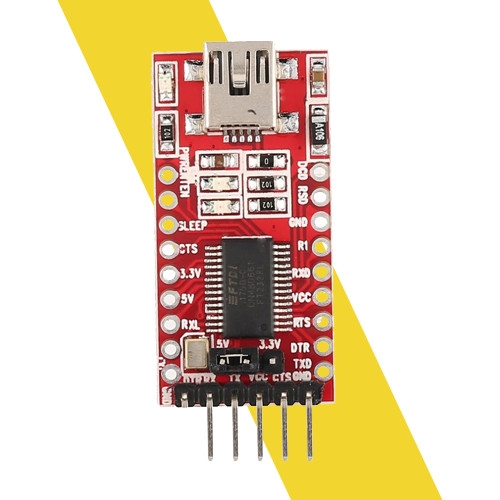

Sơ đồ chân chân ra của Mạch chuyển USB UART TTL FT232RL



  • DTR: Data terminal ready control output / Handshake signal. (có thể reset arduino khi nạp chương trình)
  • RXD: Receive asynchronous data Input – nhận tín hiệu
  • TXD: Transmit asynchronous data output – truyền tín hiệu
  • VCC: Chân nguồn cấp, có thể chọn 5V hoặc 3.3VDC thông qua Jumper
  • CTS: Clear to send control input / handshake signal (không sử dụng)



Mạch chuyển giao tiếp USB UART TTL FT232RL



Ứng dụng USB to COM Serial



  • Làm mạch nạp cho các bản Arduino không tích hợp mạch nạp onboard như: ChipiPRO-LITE, Arduino Pro. Lilypad…
  • Làm trung gian giao tiếp bo mạch với máy tính. rất hữu ích khi cần truyền dữ liệu từ bo mạch lên máy tính để kiểm tra, phân tích.
  • Làm mạch nạp cho một số dòng vi điều khiển ARM, AVR, 89, PIC,… có hỗ trợ nạp bằng UART.



USB UART TTL FT232RL
