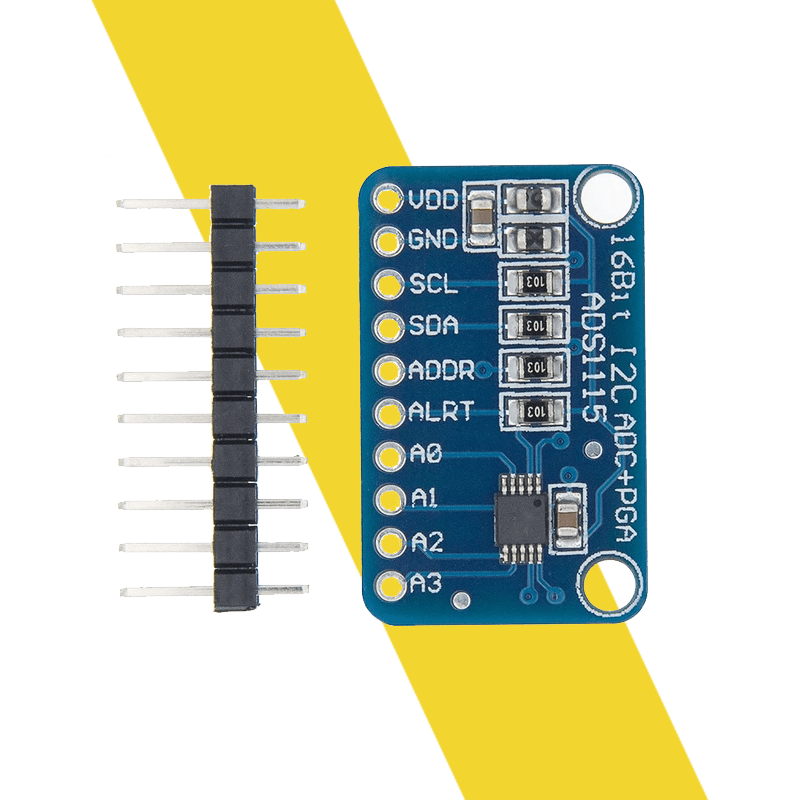

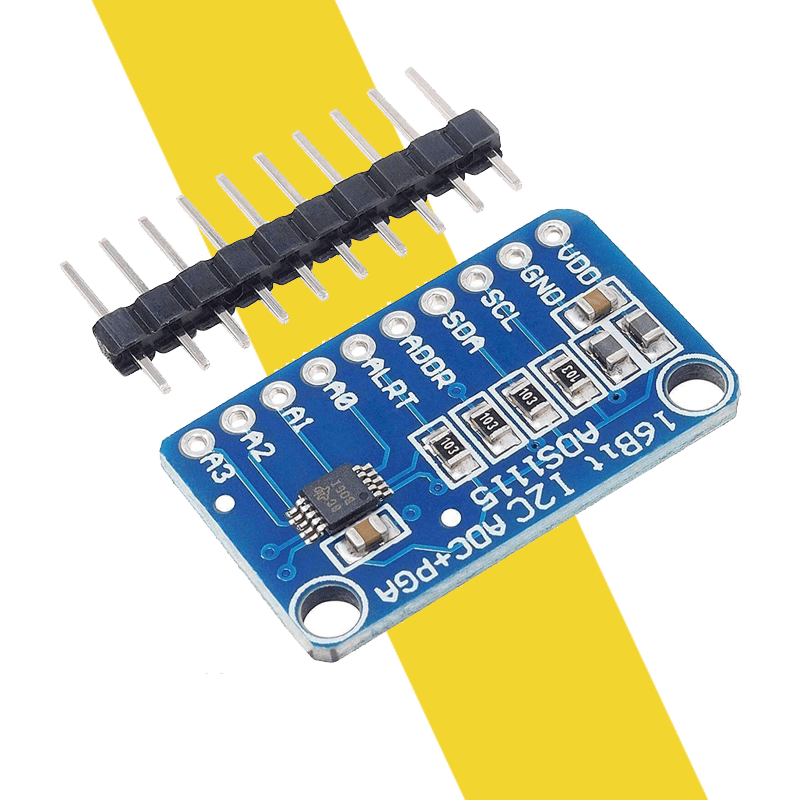

Mạch chuyển tín hiệu ADC ADS1115 16-Bit 4-Channel I2C

ADS1115 là module chuyển đổi ADC với độ phân giải 16-bit, tiêu thụ điện năng thấp và hoạt động ở dải điện áp từ 2.0-5.5V. Bộ tạo dao động IC ADS1115 và giao tiếp với vi điều khiển bằng giao thức truyền thông I2C. Nó có một bộ khuếch đại có thể tùy chỉnh lên đến x16, giúp khuếch đại các tín hiệu yếu và giá trị chênh lệch giữa các tín hiệu.

Thông số kỹ thuật:

  • Tốc độ bit: 16 Bit

  • Kiểu giao tiếp: I2C
  • Kênh: 4 kênh AN0 AN1 AN2 AN3 hoặc 2 đầu vào riêng biệt.
  • Điện áp vào: 2.0 ~ 5.5VDC
  • Dòng tiêu thụ: Chỉ 150μA
  • Đầu vào điều khiển chương trình, 7 loại đầu vào khoảng: -0.256V ~ 0.256V, -0.512V ~ 0.512V, -1.024V ~ 1.024 V, -2.048V ~ + 4.048V, -4.096V ~ 4.096 V, -6.144V ~ + 6.144V.
  • Kích thước: 18x28 mm

Kết Nối:

  1. VDD: Kết nối với nguồn 3V-5V.
  2. GND: Kết nối với đất.
  3. SDA: Kết nối với chân SDA của vi điều khiển.
  4. SCL: Kết nối với chân SCL của vi điều khiển.
  5. ADDR: Chọn địa chỉ I2C (có thể kết nối với GND hoặc VDD).

ADS1115 Mạch Chuyển Đổi ADC

Mạch chuyển tín hiệu ADC ADS1115 16-Bit 4-Channel I2C
