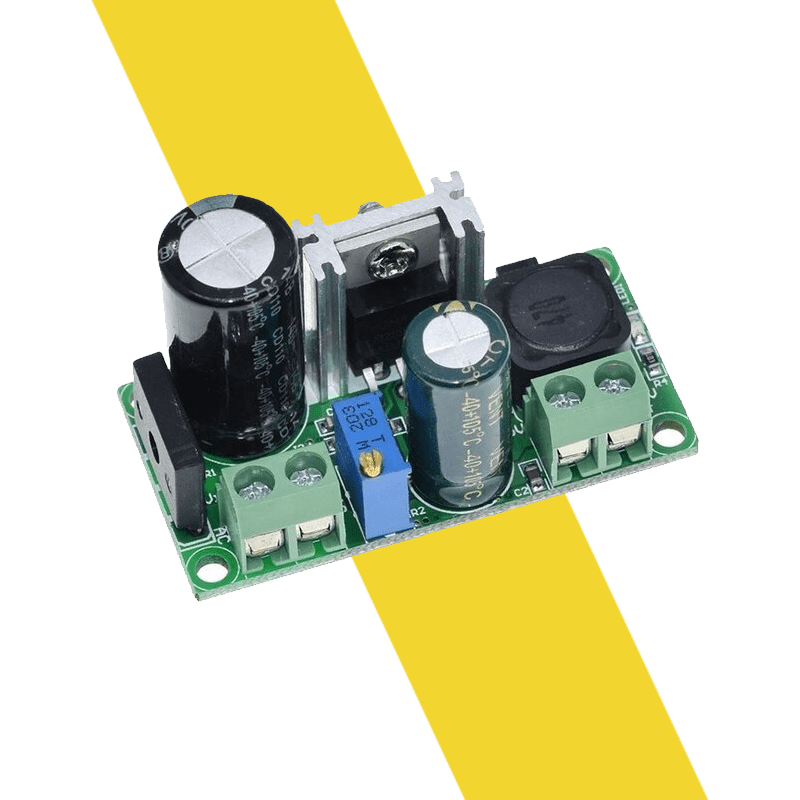

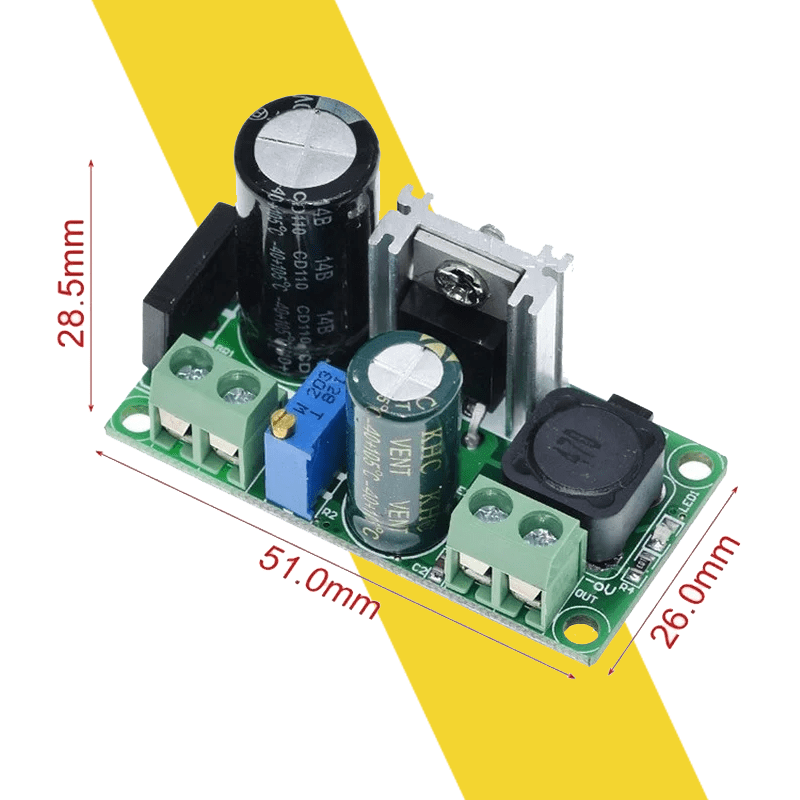

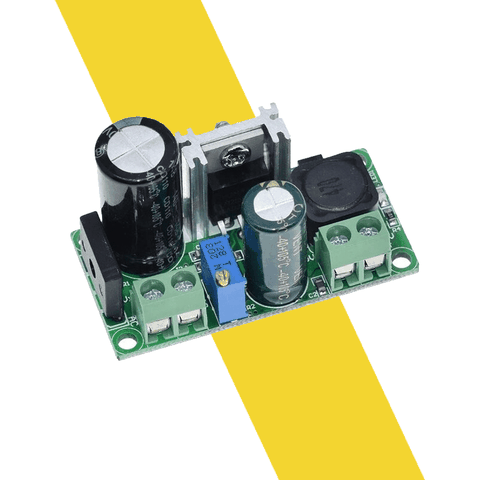

Mạch Giảm Áp - Hạ Áp LM2596HV AC 5V~30V, DC 5V-50V sang DC 3.3V~33V
- Là phiên bản điện áp cao của mạch LM2596, điện áp đầu vào tối đa là 50V (giới hạn bởi tụ lọc)
- Đầu vào sử dụng Cầu Chỉnh Lưu 4A để cấp nguồn AC và có cổng đầu vào donimo,
- Điện áp đầu ra có thể được điều chỉnh, dao động từ 3,3V đến 33V. Điện áp đầu ra sẽ thay đổi theo các dải điện áp đầu vào khác nhau.
- Thông số kỹ thuật:
+ Điện áp vào : AC 5V ~ 30V, DC 5V-50V
+ Điện áp ra : DC 3.3V ~ 33V
+ Dòng ra tối đa liên tục : 2.2A, dòng đỉnh 3A trong thời gian ngắn
Lưu ý:
+ Đo đạt điện áp trước khi cấp nguồn và nối tải.
+ Sử dụng công suất tối đa cần làm mát mạch.
+ Sử dụng mức điện áp trên hoặc = 48V cần thay tụ lọc áp lớn hơn 50V (tụ nguyên bản 50V-1000uF)
