Mạch khuếch đại âm thanh MAX98357 I2S Class D là một giải pháp phổ biến trong các dự án âm thanh, nhờ vào khả năng khuếch đại mạnh mẽ và chất lượng âm thanh vượt trội. Với giao tiếp I2S tiện lợi và thiết kế Class D tiết kiệm năng lượng, MAX98357 là lựa chọn hàng đầu cho các thiết bị nhúng và hệ thống âm thanh nhỏ gọn. Bài viết này sẽ giúp bạn hiểu rõ hơn về mạch khuếch đại này, từ cấu tạo, ưu điểm đến cách ứng dụng trong các dự án âm thanh.
1. Mạch khuếch đại âm thanh MAX98357 I2S Class D là gì?
Mạch khuếch đại âm thanh MAX98357 là một bộ khuếch đại công suất kỹ thuật số Class D với giao tiếp I2S (Inter-IC Sound). Nó chuyển đổi tín hiệu âm thanh kỹ thuật số sang tín hiệu analog và khuếch đại âm thanh trực tiếp đến loa. Điều này giúp loại bỏ nhu cầu về DAC (Digital-to-Analog Converter) riêng biệt trong nhiều ứng dụng âm thanh.
2. Đặc điểm nổi bật của mạch MAX98357
MAX98357 sở hữu một số đặc điểm nổi bật giúp nó trở thành lựa chọn lý tưởng cho các dự án âm thanh:
- Hiệu suất cao: Với thiết kế Class D, mạch có hiệu suất chuyển đổi năng lượng cao, lên đến 92%, giúp tiết kiệm pin trong các ứng dụng di động.
- Chất lượng âm thanh tốt: Được tích hợp bộ lọc chống nhiễu và chức năng giảm tiếng ồn, mạch MAX98357 đảm bảo chất lượng âm thanh rõ ràng và trong trẻo.
- Giao tiếp I2S: I2S là giao tiếp phổ biến trong việc truyền tín hiệu âm thanh số, giúp mạch dễ dàng tích hợp với các vi điều khiển như ESP32, Raspberry Pi.
- Dễ dàng sử dụng: Mạch hỗ trợ cấu hình đơn giản với khả năng tự động nhận diện và điều chỉnh các tín hiệu I2S.
3. Ưu điểm của MAX98357 I2S Class D
- Tiết kiệm năng lượng: Với công suất tối đa 3.2W, mạch tiêu thụ năng lượng rất ít, phù hợp cho các thiết bị chạy pin.

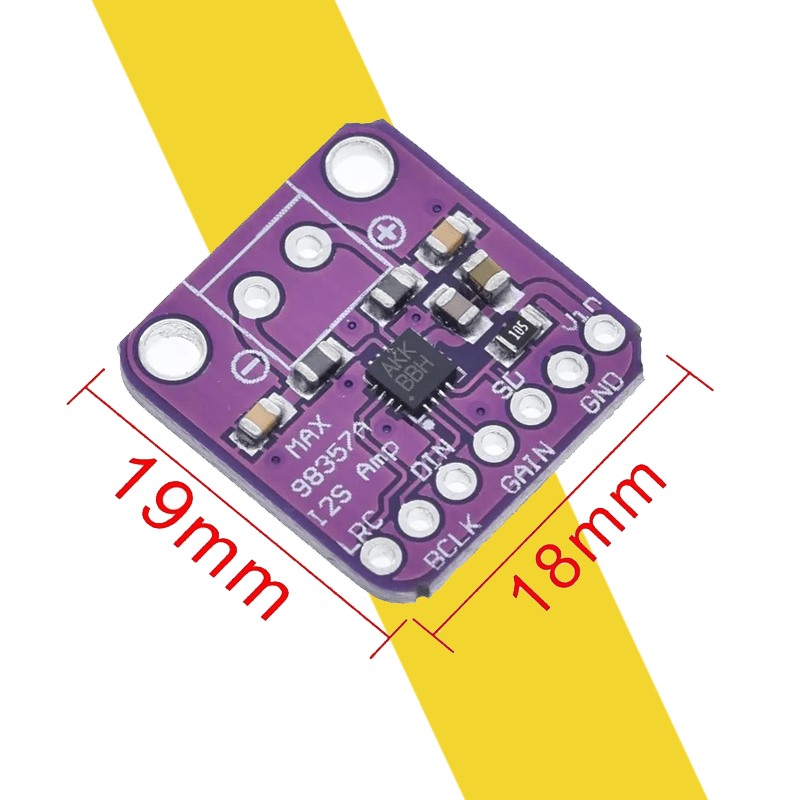

- Thiết kế nhỏ gọn: MAX98357 có kích thước nhỏ, dễ dàng tích hợp vào các mạch PCB trong không gian hạn chế.
- Khả năng khuếch đại mạnh mẽ: Mạch có thể khuếch đại âm thanh lên mức công suất đủ lớn để điều khiển các loa nhỏ, phù hợp cho các ứng dụng như loa thông minh, hệ thống thông báo, hoặc thiết bị nghe nhạc di động.
4. Ứng dụng của mạch khuếch đại âm thanh MAX98357
Mạch khuếch đại MAX98357 được ứng dụng rộng rãi trong nhiều dự án âm thanh, bao gồm:
- Loa thông minh và hệ thống trợ lý ảo: Với khả năng xử lý tín hiệu số, mạch này dễ dàng tích hợp vào các hệ thống sử dụng Raspberry Pi, ESP32 để phát âm thanh từ các trợ lý ảo như Google Assistant hay Alexa.
- Máy nghe nhạc DIY: Kết hợp với các vi điều khiển như ESP32, mạch MAX98357 cho phép người dùng tạo ra các thiết bị phát nhạc số từ các nguồn âm thanh như Spotify hay các file nhạc lưu trữ.
- Thiết bị âm thanh nhúng: Mạch này là lựa chọn lý tưởng cho các dự án nhúng, nơi cần có chất lượng âm thanh tốt nhưng không gian và nguồn điện bị hạn chế, như đồng hồ thông minh có chức năng loa hay các thiết bị truyền tải âm thanh không dây.
5. Hướng dẫn sử dụng mạch MAX98357 I2S Class D với vi điều khiển
Để kết nối và sử dụng mạch MAX98357 với vi điều khiển, hãy làm theo các bước sau:
- Bước 1: Kết nối nguồn
Cung cấp nguồn cho mạch qua chân VDD (3.3V hoặc 5V) và GND. - Bước 2: Kết nối giao tiếp I2S
Kết nối các chân DIN, BCLK (Bit Clock), và LRCLK (Left/Right Clock) của mạch MAX98357 với các chân tương ứng trên vi điều khiển (như ESP32 hoặc Raspberry Pi). - Bước 3: Cấu hình I2S trên vi điều khiển
Cấu hình giao tiếp I2S trên vi điều khiển để truyền dữ liệu âm thanh đến mạch. Chọn tốc độ mẫu phù hợp (thường là 44.1kHz hoặc 48kHz) và cấu hình các thông số như stereo/mono. - Bước 4: Kiểm tra âm thanh đầu ra
Kết nối loa vào chân OUT+ và OUT- của mạch và kiểm tra âm thanh. Điều chỉnh mức âm lượng nếu cần thiết.
6. Một số lưu ý khi sử dụng mạch MAX98357
- Sử dụng nguồn cung cấp ổn định để tránh làm nhiễu tín hiệu âm thanh.
- Tránh kết nối loa có trở kháng quá thấp (dưới 4 ohm) để bảo vệ mạch.
- Đảm bảo các chân I2S được kết nối chính xác để tránh lỗi trong quá trình truyền dữ liệu âm thanh.

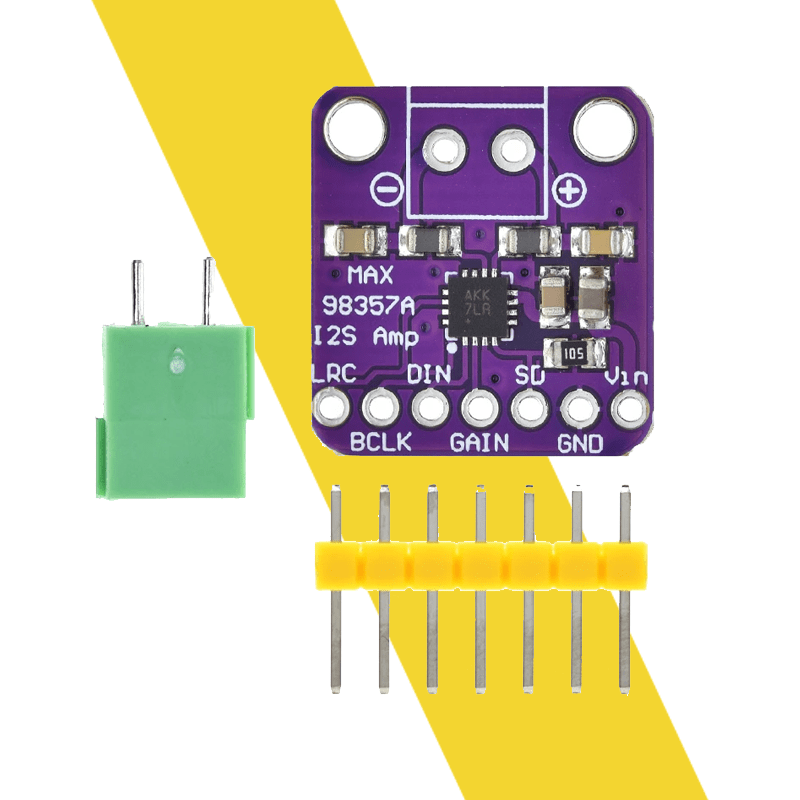

Mạch Khuếch Đại Âm Thanh MAX98357 I2S Class D

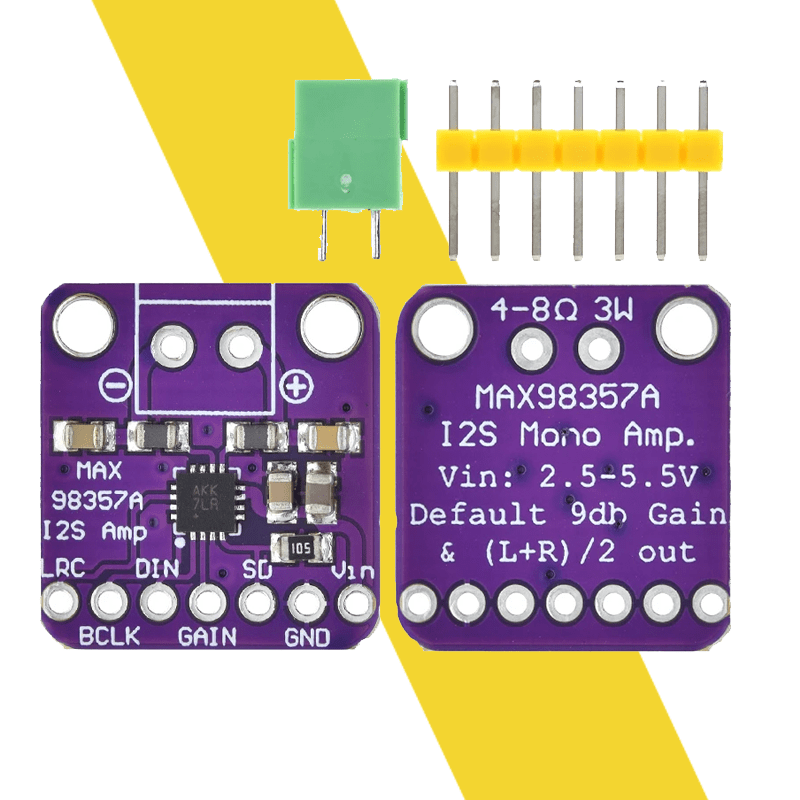

Mạch Khuếch Đại Âm Thanh MAX98357 I2S Class D

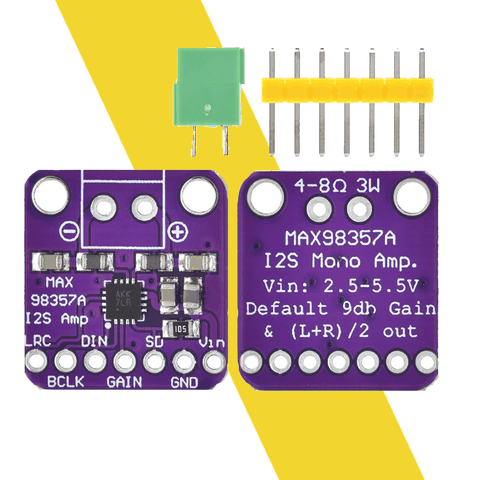

Mạch Khuếch Đại Âm Thanh MAX98357 I2S Class D

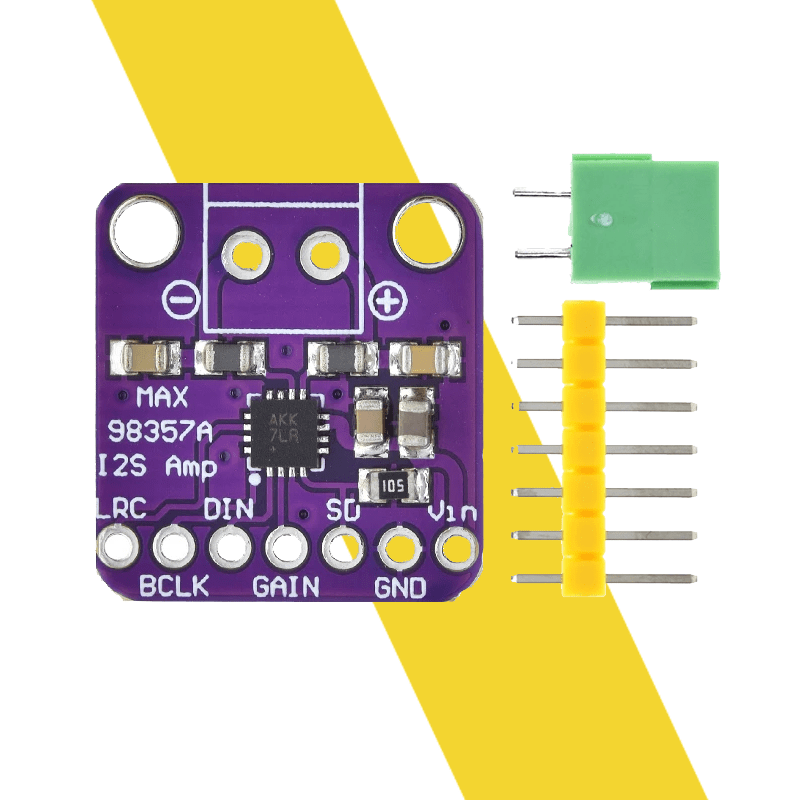

Mạch Khuếch Đại Âm Thanh MAX98357 I2S Class D
