Mạch Opto cách ly 4 kênh PC817

Mạch Opto cách ly 4 kênh PC817 có 4 kênh được sử dụng để chuyển mức tín hiệu digital hoặc cách ly tín hiệu với các nguồn nhiễu qua Opto. Mạch này được thiết kế nhỏ gọn, hoạt động ổn định, sử dụng 4 Opto 817, để đạt được tín hiệu điều khiển và tín hiệu điều khiển cách ly, bạn có thể sử dụng trực tiếp vi điều khiển hoặc cổng IO thiết bị khác để đạt được điều khiển cách ly điện áp, bạn có thể điều khiển điện áp nhỏ.

Thông số kỹ thuật:

• Port điều khiển tín hiệu điện áp: 3.6-24V
• Port điện áp đầu ra: 3.6-30V
• Đầu jumper đầu ra có thể được kéo lên hoặc kéo xuống
• Onboard 4-Channel 817 hoạt động độc lập: có thể điều khiển điện áp khác nhau tại thời điểm đó

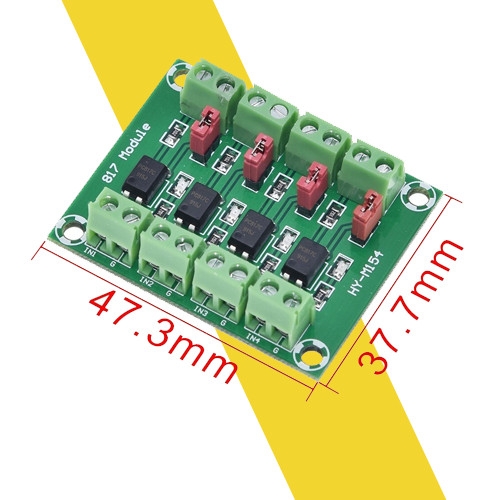

Mạch Opto cách ly 4 kênh PC817

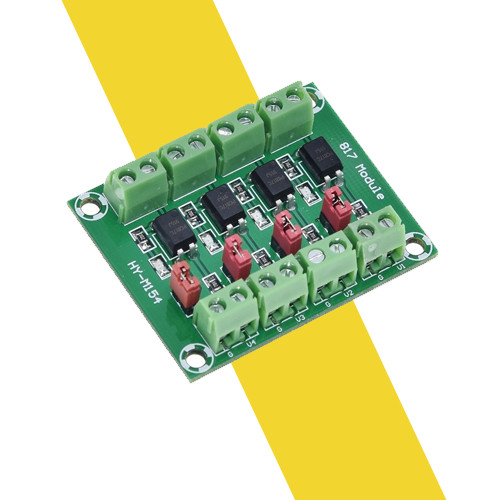

Mạch Opto cách ly 4 kênh PC817 caka

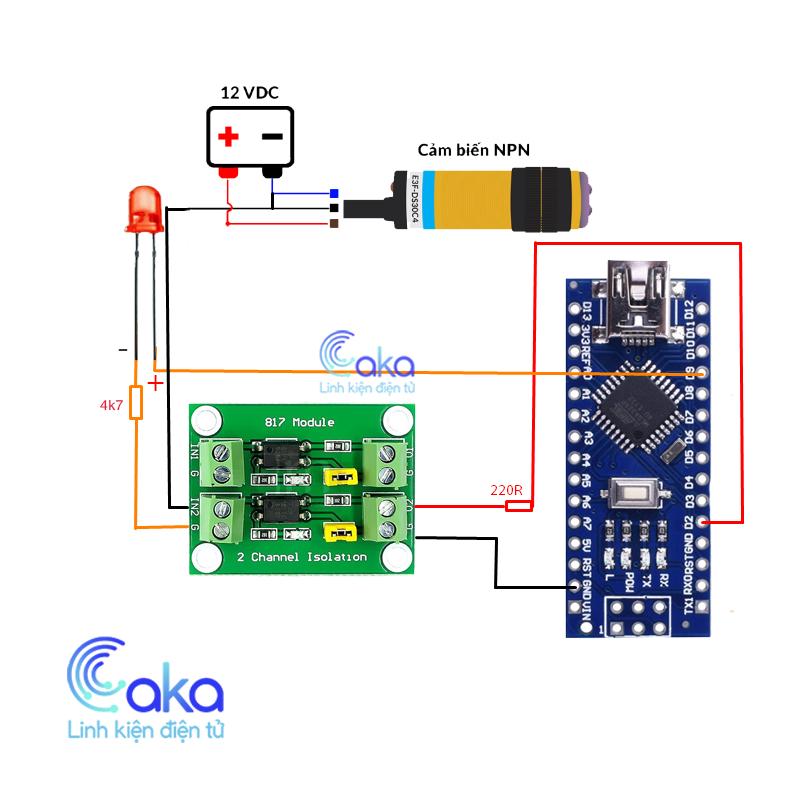

Sơ đồ kết nối mạch opto cách ly PCB817

Code Mẫu

int input_npn = 2;
int out_npn = 9;

void setup()
{
    pinMode(input_npn , INPUT_PULLUP);
    pinMode(out_npn , OUTPUT);
    Serial.begin(9600);
}
void loop()
{
    bool i = digitalRead(input_npn);
    digitalWrite(out_npn,i);
    Serial.println(i);
    delay(250);
}
