PC817 Opto cách ly quang là một opto hãng Sharp được sử dụng rất phổ biến, nó chứa một LED hồng ngoại và một transistor quang trong một gói. Opto hay còn được gọi là cách ly quang là những linh kiện dạng IC có từ 4 chân đến nhiều chân, chủ yếu được sử dụng để cách ly hai mạch với nhau.
Thay thế và tương đương
Thay thế và tương đương của opto PC817 là PC816, PC123, TLP621, TLP321, TLP421, PC17K1, H11A817, SFH615A, PS2501-1, PS2561-1, PS2571-1, LTV-816, LTV-817 (-V), LTV123, LTV-610 K1010, K817P, SFH615A
Thông số kỹ thuật.
- Dòng điện thuận trên diode để kích mở transistor: 50mA (max=1A)
- Điện áp rơi trên diode 1.2V-1.4V
- Điện áp đánh thủng diode: 6V
- Tổn hao công suất trên diode: 70mW
- Tần số đóng cắt: 80 KHz
- Dòng qua Collector khi hoạt động ổn định: 20mA (max=50mA)
- Điện áp Collector-Emitter max: 35V
- Điện áp Emitter-Collector max: 6V
- Điện áp rơi trên transistor: 0.1V-0.2V
- Tiêu hao công suất trên transistor: 150mW
- Thời gian đáp ứng: 3-4 micro giây

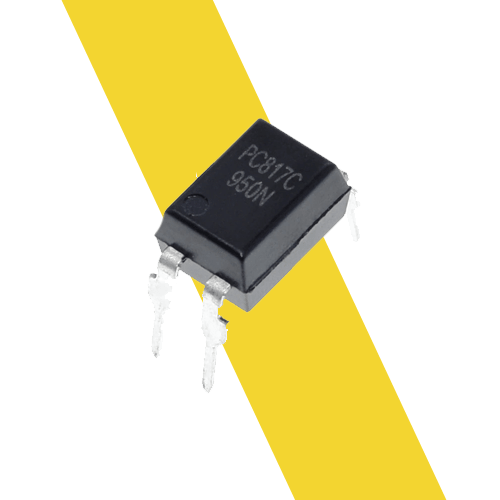

PC817 Opto cách ly quang

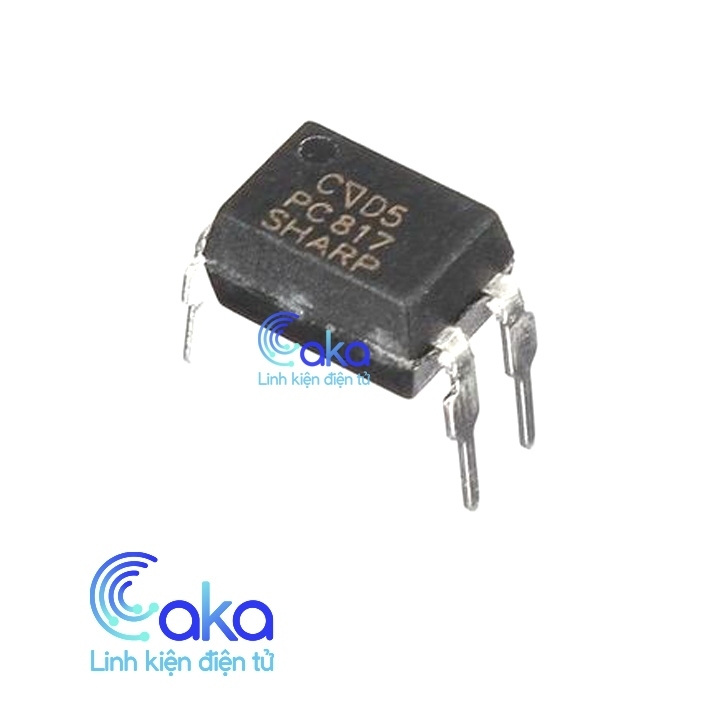

Opto PC817 cách ly quang

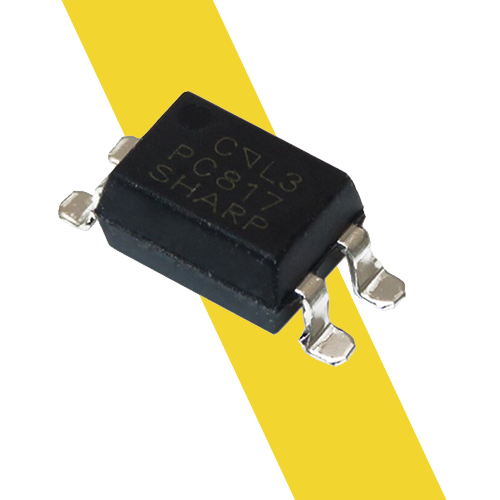

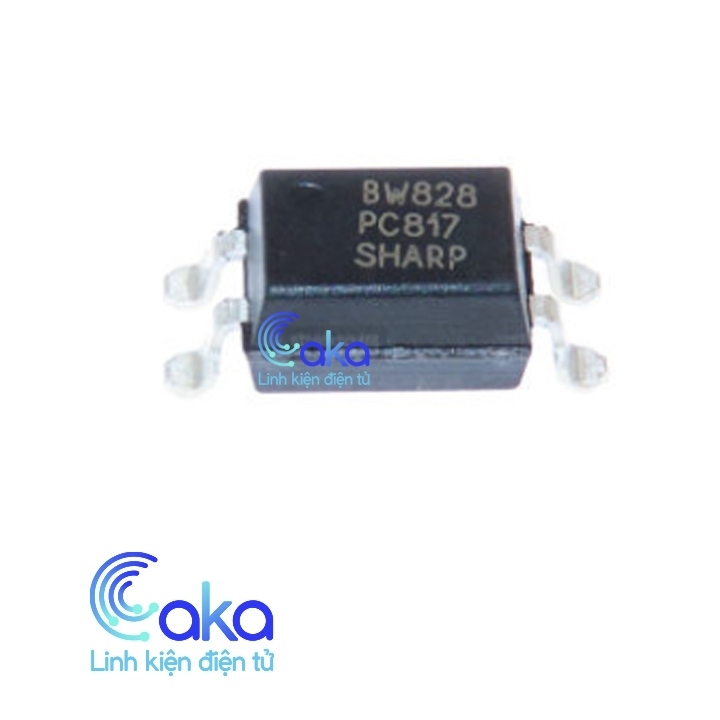

PC817 Opto cách ly quang
