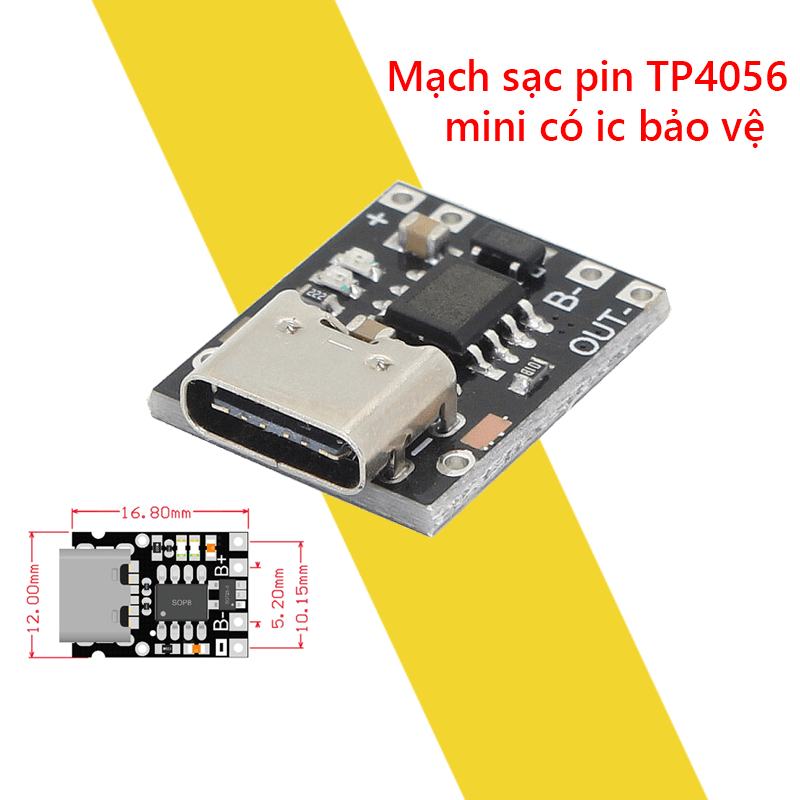

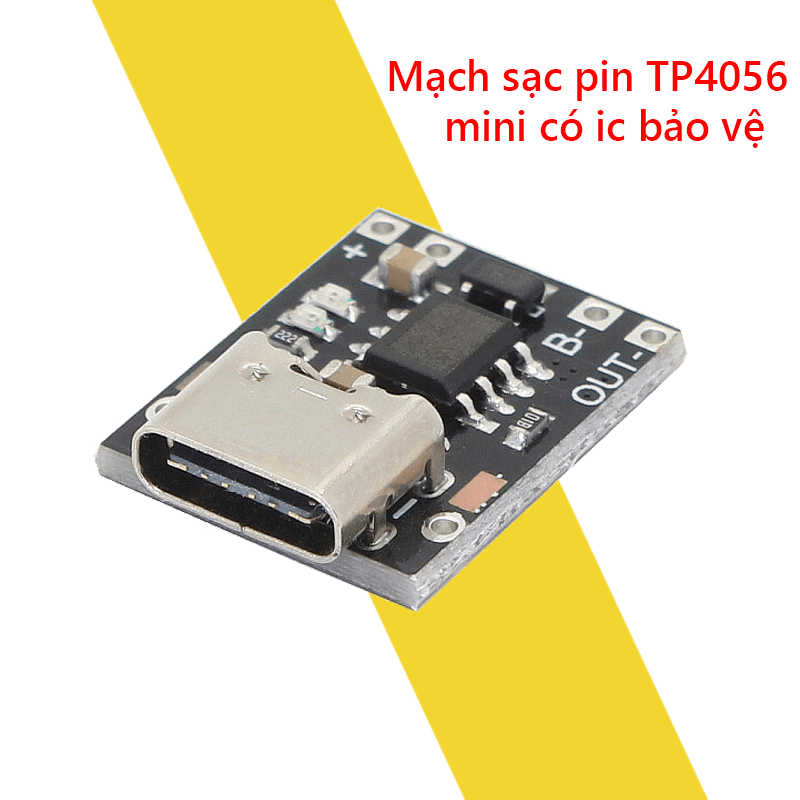

– Mạch sạch pin Lithium 1A với thiết kế nhỏ gọn, hỗ trợ sạc và tự động ngắt khi đầy pin.
– Nguồn cấp cổng USB TYPE-C của sạc điện thoại Hoặc cấp nguồn trực tiếp DC 5V (tối thiểu 0.5A) .
– Ưu điểm : Nhỏ gọn, Hiệu quả cao, chi phí thấp, an toàn, dễ sử dụng, sạc song song nhiều cell 18650 cùng lúc (1 hoặc 2 cell để có hiệu suất tốt )
Thông số kỹ thuật:
- Nguồn vào: 5V – 1A (mức tối thiểu để đạt hiệu suất tốt)
- Điện áp ngắt khi sạc đầy: 4.2V ±1%
- Dòng sạc tối đa: 1A
- Điện áp ngắt khi yếu pin: 2.5V
- Bảo vệ quá dòng của pin: 3A
- Có đèn báo sạc và báo đầy
- Bảo vệ sạc/xả bằng MOS8205A và DW01
- Được cải tiến để tương thích với hầu hết các bộ sạc nhanh PD
Cách sử dụng:
– Lưu ý: Khi kết nối pin lần đầu tiên, nó có thể là OUT + và OUT – Không có đầu ra điện áp giữa chúng. Tại thời điểm này, mạch bảo vệ có thể được kích hoạt bằng cách sạc 5V để sạc pin. Nếu pin bị đoản mạch từ B + B-, nó cần được sạc để kích hoạt mạch bảo vệ.
– OUT + và OUT- được kết nối với tải (1A trở xuống)
– Kết nối pin với B + B-, cắm bộ sạc điện thoại vào ổ cắm USB type C, đèn đỏ đang sạc và đèn xanh đã đầy.
– Với Mẫu 2 – Mạch Đen: Trong lần sử dụng đầu tiên, cần kết nối sạc để kích hoạt mạch.
