Mạch Tăng Áp 600W 12A DC-DC

Mạch Tăng Áp 600W 12A DC-DC được sử dụng để tăng điện áp DC với đầu vào tối thiểu 8VDC, đầu ra tối đa có thể tăng lên đến 60VDC, mạch có công suất lên đến 600W và biến trở tùy chỉnh dễ dàng phù hợp cho nhiều ứng dụng cần tăng áp DC khác nhau.

Lưu ý để điện áp đầu ra cung cấp đầy đủ công suất và không bị sụt áp thì yêu cầu đầu vào phải đạt đủ công suất lớn hơn đầu ra 5% (vì hiệu suất chuyển đổi của mạch là 95%).

Trên mạch có 1 Jumper dùng để chọn mức áp đầu vào từ 8 ~ 16VDC, khi cắm Jumper này thì nhất quyết không được cấp hơn 16VDC ở đầu vào vì sẽ làm cháy mạch, mặc định của mạch là không cắm Jumper này, khi đó áp đầu vào có thể cấp từ 12 ~ 60VDC.

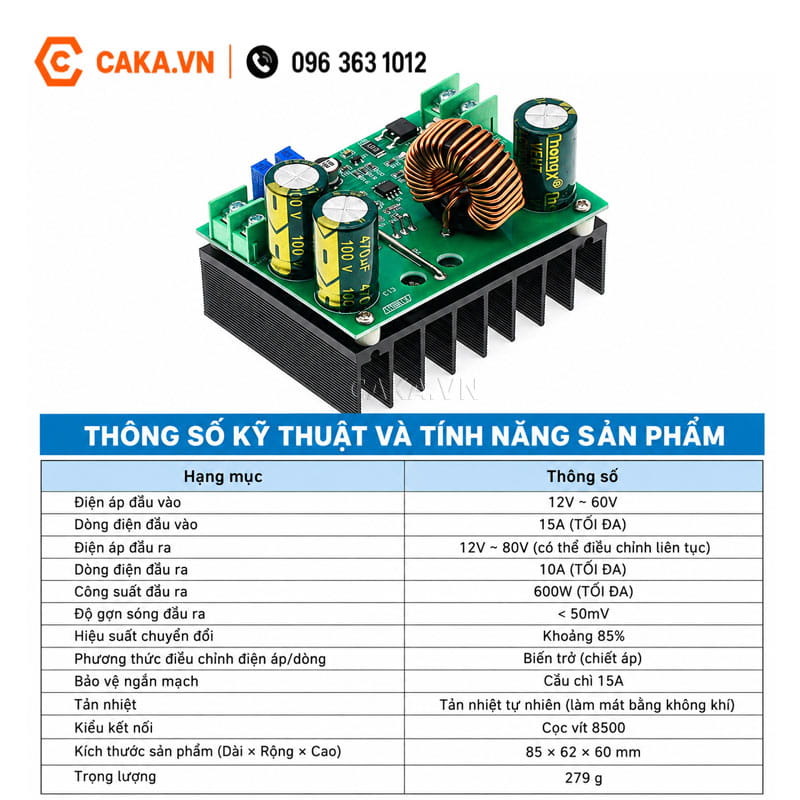

Tính năng

• Điện áp đầu vào 1: 12-60VDC
• Điện áp đầu vào 2: 9-16VDC (cho 3 pin lithium và 12 V pin), xin vui lòng không quá phạm vi điện áp)
• Dòng vào(max): 16A MAX. (hơn 10A, xin vui lòng tăng cường tản nhiệt, chẳng hạn như quạt làm mát)
• Dòng tĩnh: 15mA (khi 12V lên đến 20V), nếu điện áp đầu ra là cao hơn, dòng tĩnh sẽ tăng lên.)
• Điện áp đầu ra: 12-80VDC (liên tục điều chỉnh), mặc định đầu ra: 19VDC
• Dòng ra: 12A Max. (hơn 10A, xin vui lòng tăng cường tản nhiệt.)
• Phạm vi dòng lien tục: 0.1-12A
• Công suất đầu ra: = Điện áp đầu vào * 10A
  • chẳng hạn như: đầu vào 60 V * 10A = 600 W
  • nếu cần thêm công suất đầu ra, chẳng hạn như cần đầu ra đến 15A, hai mô-đun có thể được sử dụng song song, dòng điện của mỗi mô-đun có thể được điều chỉnh thành 8A.
• Hiệu suất chuyển đổi: Tối đa 95%
• Tần số hoạt động: 150KHz
• Nhiệt độ hoạt động: -40 đến +85 ° c (nếu nhiệt độ môi trường xung quanh là quá cao, xin vui lòng tăng cường tản nhiệt)
• Bảo vệ quá dòng: Có (nếu đầu vào vượt quá 17A, tự động giảm điện áp đầu ra)
• Bảo vệ ngắn mạch: Có (cầu chì đầu vào 20A, bảo vệ ngắn mạch đôi.)
• Bảo vệ phân cực ngược: Không (Nếu cần cài đặt diode tại cổng vào)
• Kích thước: 76mm x 60mm x 56mm
• Trọng lượng mô-đun: 205 g

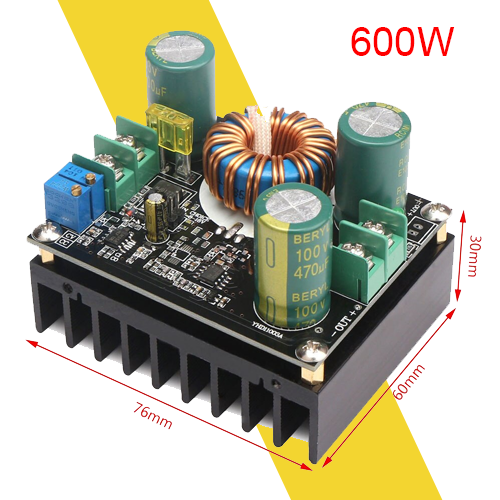

Hình ảnh kích thước: Mạch Tăng Áp 600W 12A DC-DC

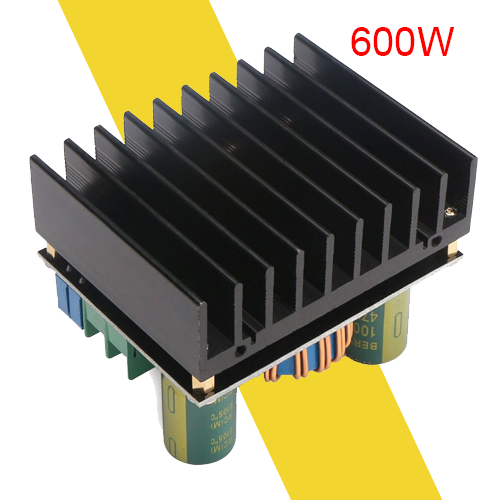

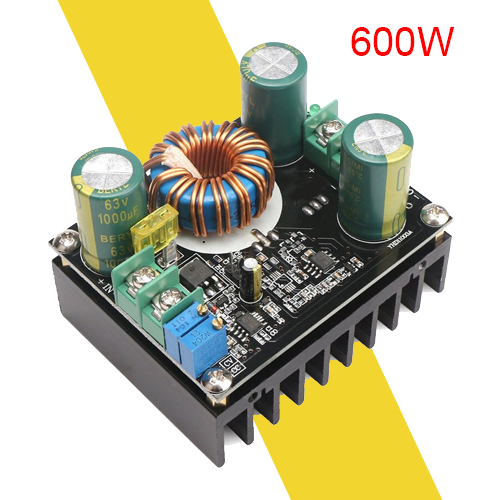

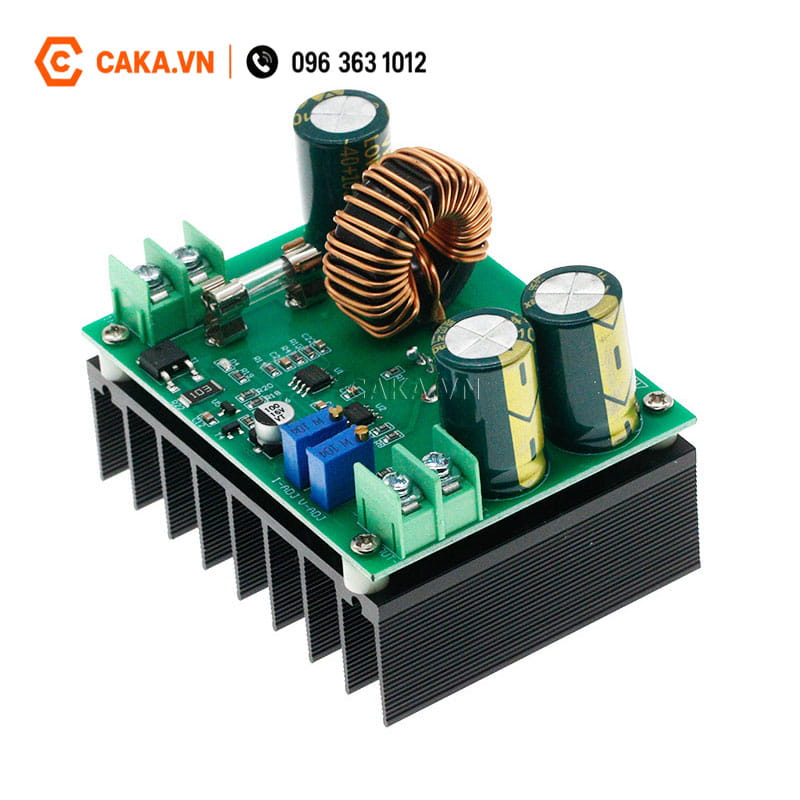

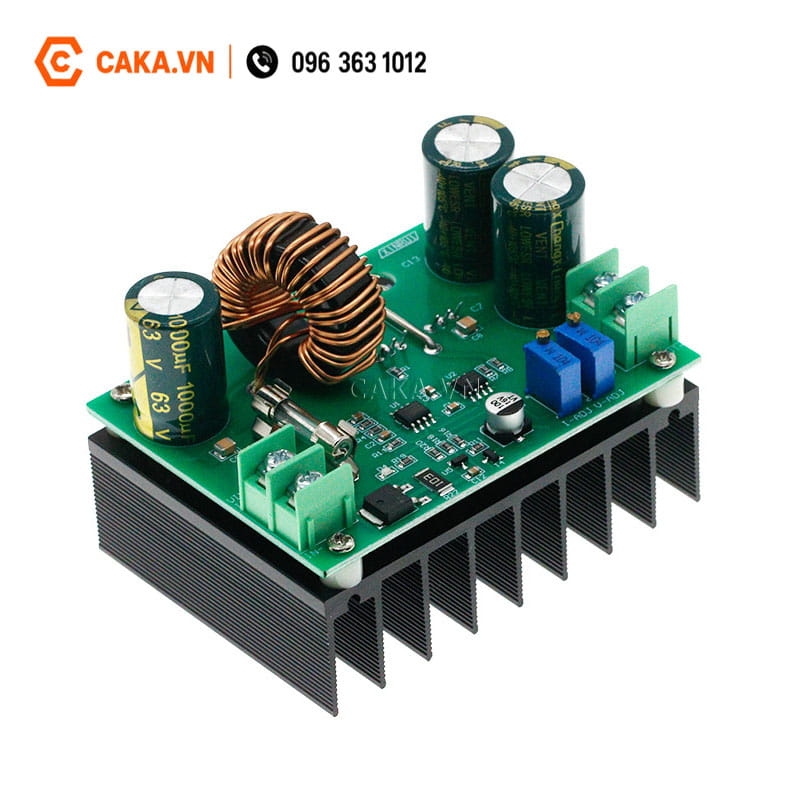

Hình ảnh: Mạch Tăng Áp 600W 12A DC-DC
