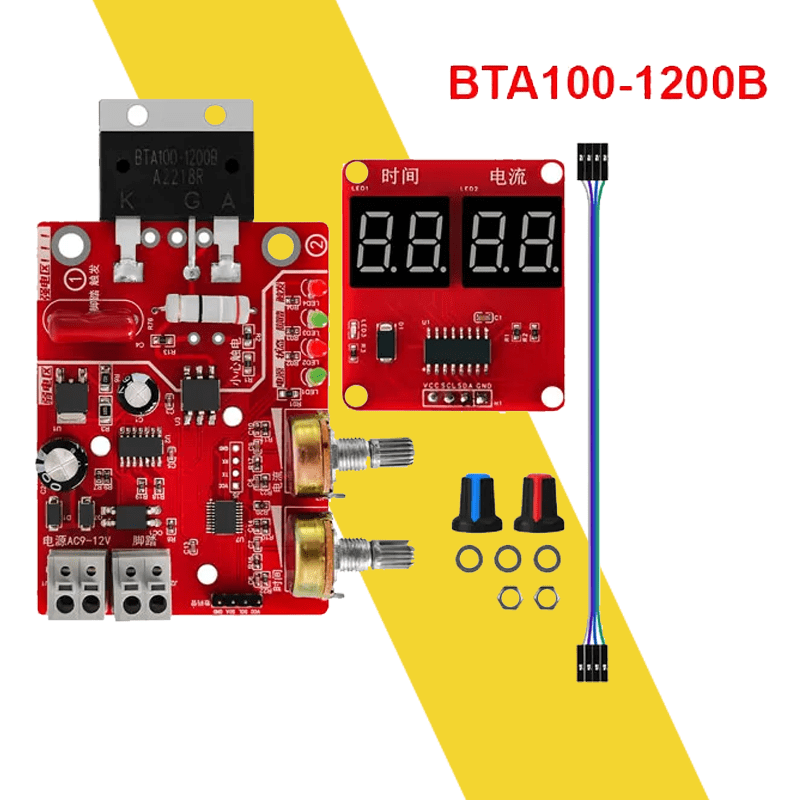

Mạch timer máy hàn cell pin 100A NY-D01 Điều Chỉnh Dòng Và Áp hiển thị thông số
Mạch timer hàn cell pin chuyên nghiệp NY-D01 100A thiết kế giành riêng cho máy hàn cell pin chuyên nghiệp và không chuyên do dễ sử dụng khi lắp ráp thành 1 máy hàn cell. Đây là loại mạch timer có thể chỉnh thời gian và công suất máy hàn phù hợp cho điểm hàn mà bạn cần.
Thông số kỹ thuật.
- Dùng nguồn nuôi 9-12VAC (Nguồn xoay chiều)
- Dòng tải qua mạch timer: tối đa 40A/100A (Tùy chọn trong phân loại hàng)
- Triết áp điều chỉnh độ trễ (bên trái): 0.02s ~ 1s
- Triết áp điều chỉnh dòng (bên phải): 40% ~ 100%
- Mạch có thể điều chỉnh thời gian trễ, công suất điểm hàn phù hợp với mỗi loại pin và kẽm hàn khác nhau để tạo ra mối hàn đẹp và chắc.
- Sản phẩm này kết hợp với Tay hàn và Biến áp lò vi sóng sẽ tạo thành máy hàn cell (máy hàn điểm) chuyên dụng.
- Led báo nguồn và báo hoạt động cho cả 2 phần điều khiển và công suất giúp dễ dàng xác định trạng thái của mạch.
- Có màn hình hiển thị LED chuyên nghiệp hơn.
- Kích thước mạch: 77 x 50mm
- Khối lượng: 60g
- Xuất xứ: Trung Quốc.
- Bảo hành: Test
*** SẢN PHẨM DÀNH CHO THỢ / KỸ THUẬT
- Đây là mạch timer, thích hợp cho việc D.I.Y máy hàn cell và chỉ dành cho thợ có tay nghề cũng như am hiểu về nguyên tắc hoạt động của mạch.

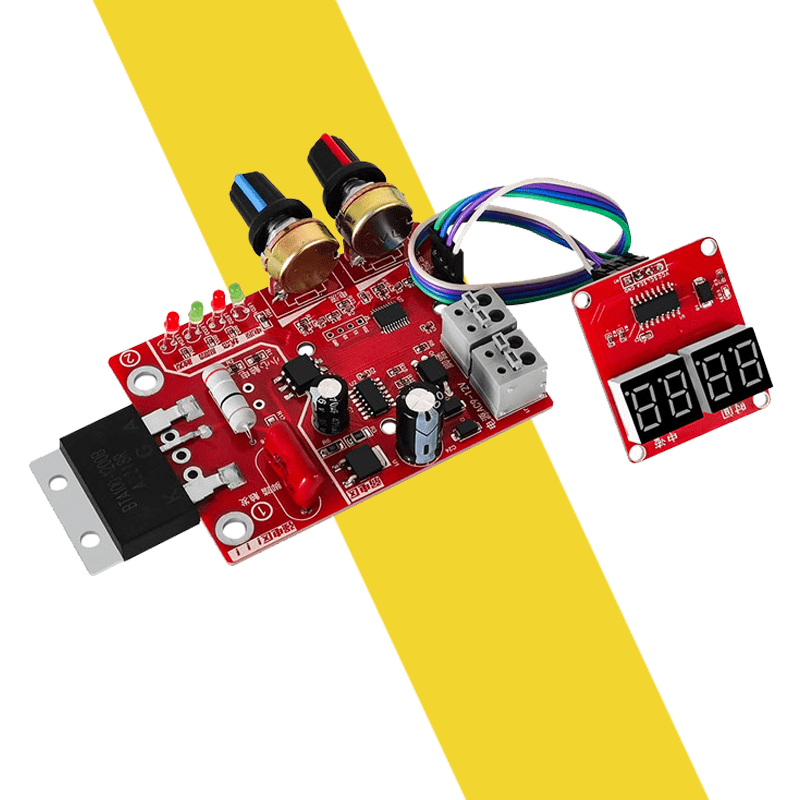

Mạch timer máy hàn cell pin 100A NY-D01 Điều Chỉnh Dòng Và Áp hiển thị thông số
TÍNH NĂNG MẠCH TIMER HÀN CELL PIN
Đây là phiên bản mới nhất so với phiên bản cũ.
1. Độ chính xác điều khiển kiểm soát bởi Microchip cao cấp.
2. Chế độ hàn mạnh mẽ và độ tin cậy cao hơn.
3. Áp dụng cho tất cả các loại tấm niken 0.03 – 0.2mm.
Mạch timer máy hàn cell pin 100A NY-D01 Điều Chỉnh Dòng Và Áp hiển thị thông số
HƯỚNG DẪN SỬ DỤNG MẠCH TIMER HÀN CELL PIN NY-D01
– Sử dụng nguồn điện nuôi mạch 9V 12V AC
– Lắp biến áp công suất lớn vào mạch.
– Lắp bộ kích bàn hoặc tay hàng có công tắc vào mạch.
– Chình timer và công suất phù hợp.
– Đây là mạch timer thích hợp cho việc D.I.Y máy hàn cell
– Chỉ dành cho thợ có tay nghề cũng như am hiểu về nguyên tắc hoạt động của mạch.

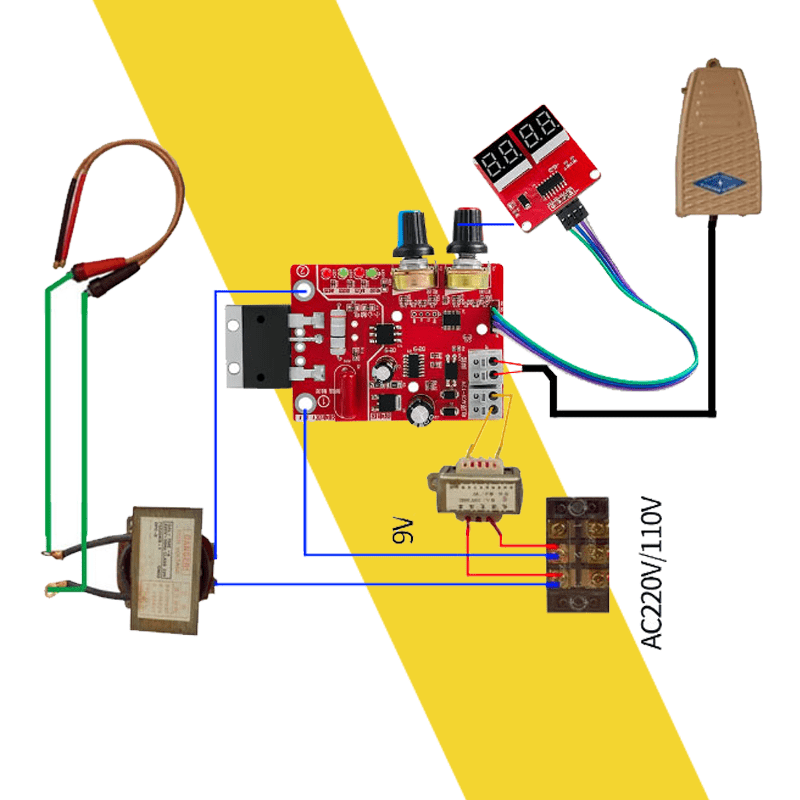

Sơ đồ kết nối mạch hàn cell pin NY-D01 100A
Mạch timer máy hàn cell pin 100A NY-D01 Điều Chỉnh Dòng Và Áp hiển thị thông số
