Màn hình Graphic LCD12864 Xanh Lá ST7920

Loại: Đang cập nhật Hãng: Đang cập nhật Tình trạng: Còn hàng
170.000₫

✔️Giao hàng toàn quốc| ✔️Giá sản phẩm chưa bao gồm VAT| ✔️Qúy khách cần VAT vui lòng liên hệ.

Mô tả

Màn hình Graphic LCD12864 xanh lá sử dụng IC Driver ST7920, Màn hình kích thước 77 * 50mm, Độ phân giải: 128×64 điểm ảnh.

Màn hình Graphic LCD12864 Xanh Lá ST7920 xanh lá sử dụng IC Driver ST7920 là loại phổ phiến trên thị trường hiện nay, LCD 12864 xanh lá có chức năng hiển thị như một màn hình đơn sắc với độ phân giải 128 x 64 Pixels, màn hình hiển thị rõ nét chữ và hình ảnh đơn sắc, thiết kế và gia công tốt, độ bền cao.


Thông số kỹ thuật.


  • Điện áp sử dụng: 5VDC
  • IC Driver: ST7920
  • Chữ trắng, nền xanh lá.
  • Kích thước: 93 x 70 x 13.5 mm
  • Màn hình kích thước 77 * 50mm.
  • Độ phân giải: 128×64 điểm ảnh.
  • Các chuẩn giao tiếp: Song song 8 bit, song song 4 bit, và giao tiếp nối tiếp.
  • Màu LCD: Hiện thị xanh dương.

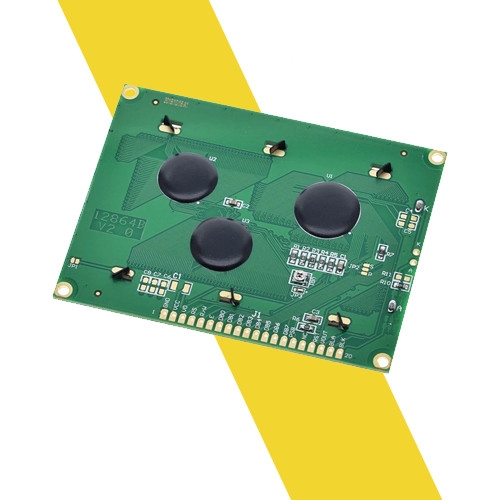

Màn hình Graphic LCD12864 Xanh lá ST7920


Những lưu ý khi sử dụng LCD12864 ST7920

- ​Lưu ý : LCD12864 ở chân PSB chọn chế độ hoạt động SPI(mức LOW) hay Parallel (mức HIGH) đã được nối lên mức cao qua trở 0 Ohm R9 . Khi thiết kế PCB hay thí nghiệm chú ý khi chọn chế độ SPI không nối chân PSB với GND sẽ cháy LCD, mà phải tháo trở R9 ra trước.

LCD12864 ở chân PSB chọn chế độ hoạt động SPI(mức LOW) hay Parallel (mức HIGH) đã được nối lên mức cao qua trở 0 Ohm R9 . Khi thiết kế PCB hay thí nghiệm chú ý khi chọn chế độ SPI không nối chân PSB với GND sẽ cháy LCD, mà phải tháo trở R9 ra trước.

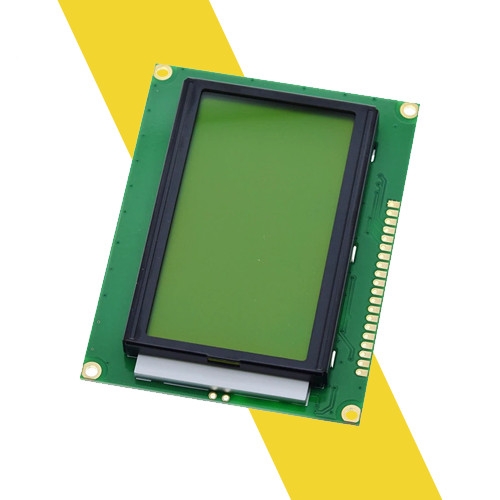

Màn hình Graphic LCD12864 Xanh Lá ST7920
