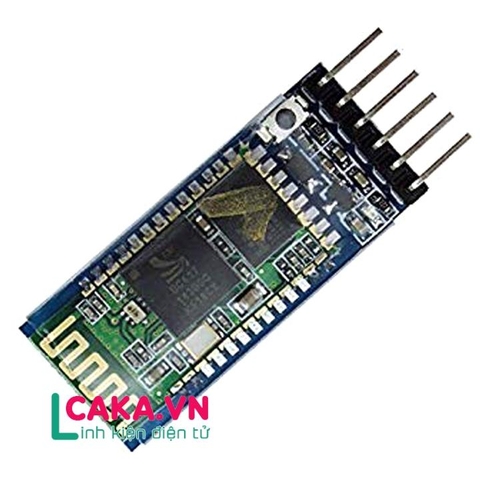

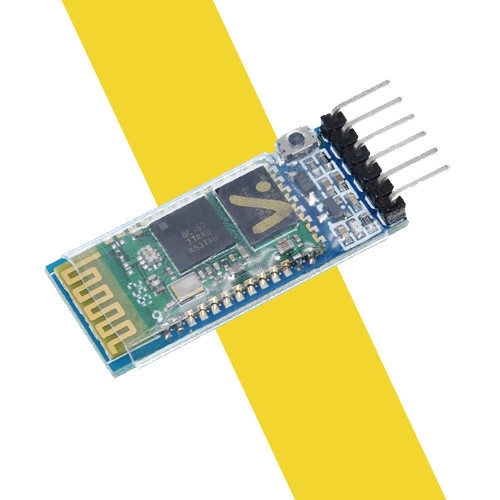

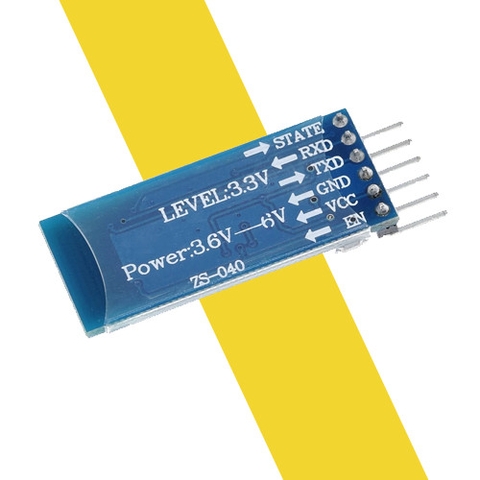

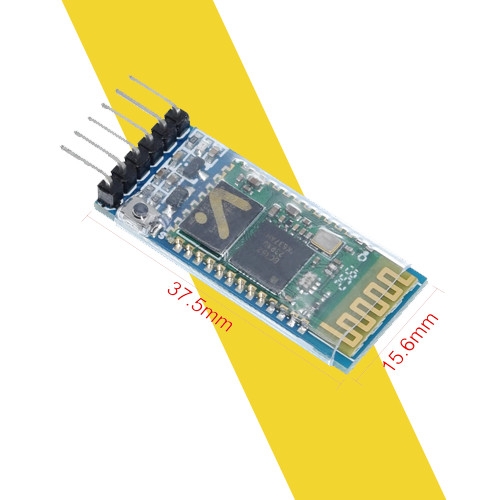

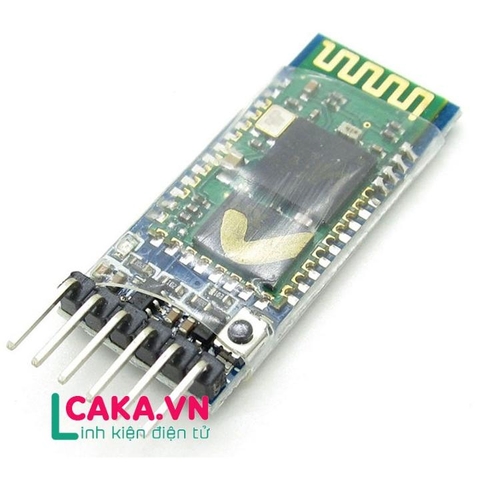

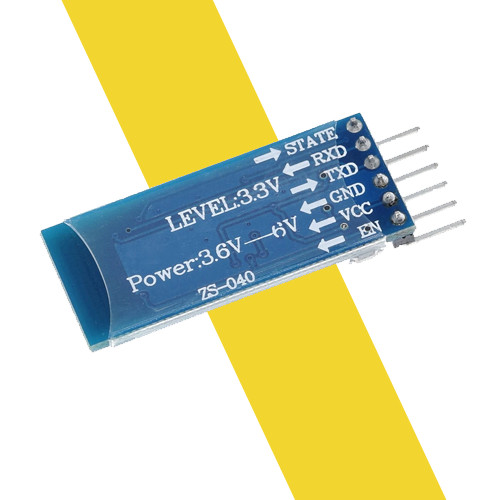

Module thu phát bluetooth HC-05

Loại: ROBOT Hãng: caka.vn Tình trạng: Còn hàng
95.000₫ 115.000₫

Miễn phí vận chuyển đơn hàng từ 800,000 đ

Mô tả

Module thu phát Bluetooth HC-05 dùng để thiết lập kết nối Serial giữa 2 thiết bị bằng sóng bluetooth.

Module thu phát bluetooth HC-05 được thiết kế nhỏ gọn ra chân tín hiệu giao tiếp cơ bản và nút bấm để vào chế độ AT COMMAND, mạch được thiết kế để có thể cấp nguồn và giao tiếp qua 3.3VDC hoặc 5VDC, thích hợp cho nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua Bluetooth,...



Thông số kỹ thuật.



  • Điện áp hoạt động: 3.3 ~ 5VDC
  • Mức điện áp chân giao tiếp: TTL tương thích 3.3VDC và 5VDC.
  • Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA.
  • Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
  • Support profiles: Bluetooth serial port (master and slave)
  • Bluetooth protocol: Bluetooth specification v2.0 + EDR
  • Frequency: 2.4 GHz ISM band
  • Modulation: GFSK (Gaussian frequency shift keying)
  • Transmit power: =4 dBm, class 2
  • Sensitivity: =-84 dBm at 0.1% BER
  • Rate: Asynchronous: 2.1 Mbps (max.)/160 kbps
  • Synchronous: 1 Mbps/1 Mbps
  • Security features: authentication and encryption





Module thu phát bluetooth HC-05



Module thu phát Bluetooth HC-05 dùng để thiết lập kết nối Serial giữa 2 thiết bị bằng sóng bluetooth. Điểm đặc biệt của module bluetooth HC-05 là module có thể hoạt động được ở 2 chế độ: MASTER hoặc SLAVE. Trong khi đó, bluetooth module HC-06 chỉ hoạt động ở chế độ SLAVE.

+ Ở chế độ SLAVE: bạn cần thiết lập kết nối từ smartphone, laptop, usb bluetooth để dò tìm module sau đó pair với mã PIN là 1234. Sau khi pair thành công, bạn đã có 1 cổng serial từ xa hoạt động ở baud rate 9600

+ Ở chế độ MASTER: module sẽ tự động dò tìm thiết bị bluetooth khác (1 module bluetooth HC-06, usb bluetooth, bluetooth của laptop…) và tiến hành pair chủ động mà không cần thiết lập gì từ máy tính hoặc smartphone.


Mạch bluetooth HC-05



Tài liệu tham khảo : Bluetooth HC-05

Hướng dẫn sử dụng cơ bản

Hướng dẫn giao tiếp Arduino



Mạch thu phát bluetooth HC-05
