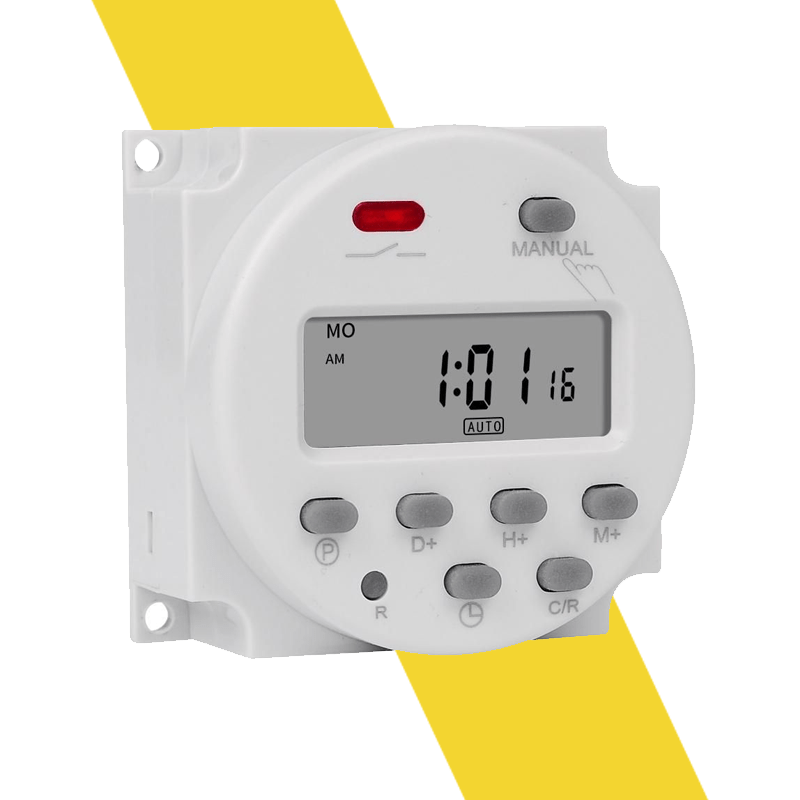

N101A Công tắc timer hẹn giờ điện tử 12V 24V 220V lập trình

Đây là công tắc hẹn giờ điện tử thông minh khi có thể bật tắt 20 lần trong ngày, có thể lập trình lặp lại hàng ngày, trừ ngày nghỉ, hoặc ngày chẵn lẻ trong tuần. Công tắc hỗ trợ 16A, Volt-free đáp ứng mọi nhu cầu về bật tắt phức tạp nhất của bạn.

Công tắc hẹn giờ điện tử lập trình CN101A đáp ứng mọi nhu cầu về hẹn giờ bật tắt thiết bị điện

Thông số kỹ thuật.

- Model: CN101A
- Điện áp định mức : 12 VDC, 24VDC, 220VAC.
- Công suất chịu tải tối đa: 16A
- Độ trễ : ít hơn hoặc bằng 2 s/ngày(25 C)
- Hoạt động ON/OFF: 17 ON/OFF
- Điện năng tiêu thụ : 7.5VA(max.)
- Thời gian tối thiểu : 1 minute
- Hiển thị : LCD
- Chuyển mạch: 1 công tắc chuyển đổi
- Nhiệt độ môi trường : -10~+40°C
- Đường kính lỗ : 3mm / 0.12″
- Độ ẩm môi trường : 35-85%RH

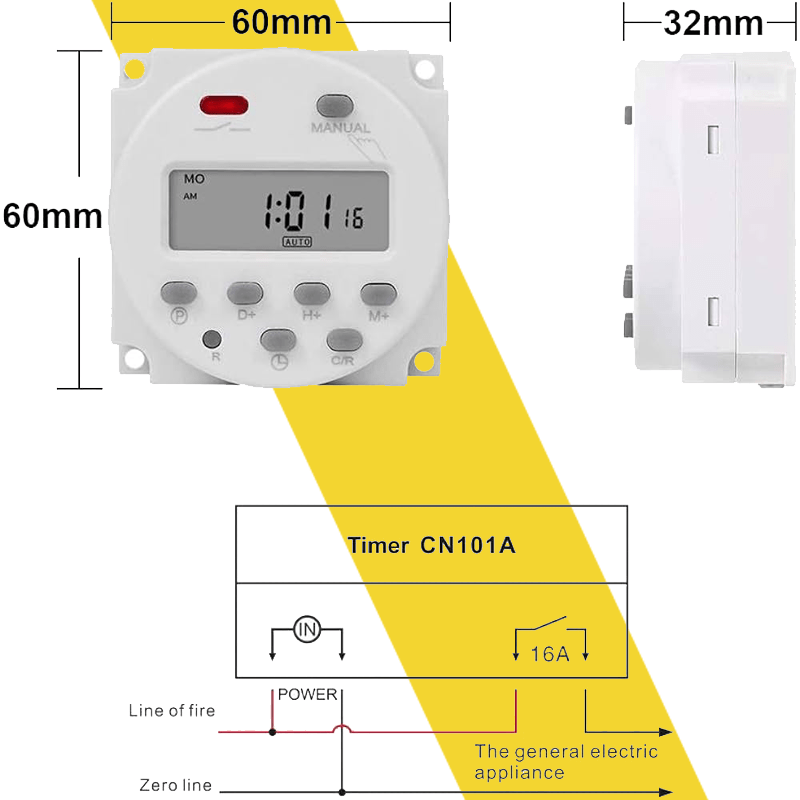

- Kích thước(xấp xỉ.) : 62 x 60 x 33mm / 2.4″ x 2.36″ x 1.3″(L*W*H)
- Vật liệu : Nhựa, các thành phần điện
- Khối lượng : 68g

Ứng dụng:Công tắc timer hẹn giờ điện tử 12V 24V 220V lập trình

Công tắc hẹn giờ lập trình điện tử CN101A để bật/tắt bình nước nóng, bể sục cá, máy bơm, sạc xe điện, biển quảng cáo, hệ thống chiếu sáng, các ứng dụng tiết kiệm điện (như hẹn giờ tắt đèn vào buổi sáng, tắt đèn vào buỏi tối, tắt hẳn TV vào buổi đêm), ứng dụng an ninh( bật đèn khi trời tối khi bạn đi du lịch để trộm tưởng có người…)

Thiết kế dạng modul nên bạn có thể kết hợp được với nhiều thiết bị điện dân dụng khác để thêm tính năng hẹn giờ cho thiết bị như: ổ cắm hẹn giờ, đèn hẹn giờ, ấm đun nước hẹn giờ, máy bơm hẹn giờ,…

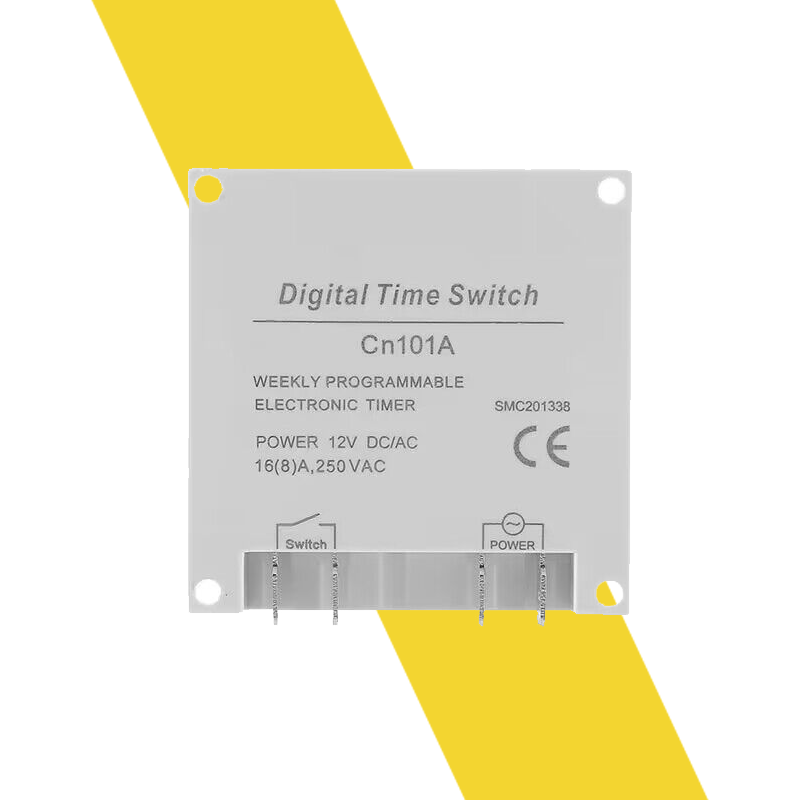

Chịu dòng max 16A, đây là dạng công tắc Volt Free Output, có nghĩa là bạn có thể bật tắt các thiết bị chạy ở điện áp 100-130VAC, 200-250VAC, 24VDC/AC, 12VDC/AC.
Công tắc hẹn giờ điện tử CN101A có thể hẹn giờ bật tắt chính xác đến từng phút, có thể lưu tới 17 lần bật/tắt trong 1 ngày, có 3 chế độ ON/OFF/AUTO đáp ứng nhu cầu cực kỳ đa dạng trong các ứng dụng khó về bài toán thời gian.

Công tắc hẹn giờ điện tử CN101A có thể lập trình hẹn giờ kết hợp các ngày trong tuần với nhau, mà ít công tắc nào có thể làm được, bạn hãy hình dung mình có thể bật tắt các thiết bị như thế này:
Bật tắt lặp đi lặp lại vào mọi ngày trong tuần.
Bật tắt lặp đi lặp lại vào mọi ngày trong tuần trừ ngày CN, trừ ngày thứ 7 hoặc trừ cả thứ7, CN (tức là các ngày nghỉ).
Bật tắt lặp đi lặp lại vào thứ 2,4,6 (các ngày chẵn trong tuần), vào thứ 3,5,7(các ngày lẻ trong tuần), vào thứ 2,3,4(đầu tuần), thứ 5,,6,7(cuối tuần)
Bật tắt lặp đi lặp lại chỉ vào thứ 2 hoặc chỉ vào bất kỳ ngày nào trong tuần theo thời gian thực.

Công tắc hẹn giờ điện tử CN101A trang bị pin lithium bên trong, giúp duy trì thời gian thực (không phải thiết lập lại khi mất điện, cũng như không bị trôi giờ) giúp luôn chạy chính xác, bền bỉ, dùy trì được 60 ngày khi mất điện.

Công tắc timer hẹn giờ điện tử 12V 24V 220V lập trình

HƯỚNG DẪN SỬ DỤNG HẸN GIỜ LẬP TRÌNH ĐIỆN TỬ CHO CÔNG TẮC CN101A

– Chú ý cấp đúng nguồn nuôi cho thiết bị tùy từng phiên bản 12V, 24V hay 220V

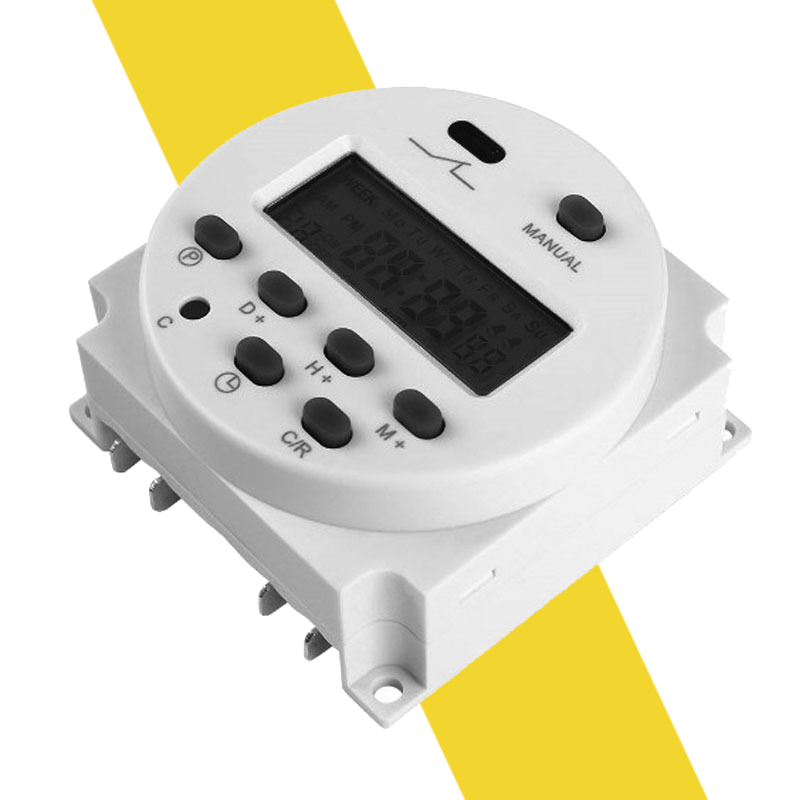

– Để chỉnh giờ hiện tại: 1 tay bấm và giữ nút hình cái đồng hồ, tay kia bấm nút D+, H+, M+ để chỉnh thứ, giờ, phút
– Để hẹn giờ: bấm P, phía dưới bên trái màn hình sẽ lần lượt hiện 1 ON, 1 OFF, 2 ON, 2 OFF,……,17 ON, 17 OFF tương ứng với 17 lần ON và 17 lần OFF, với mỗi lần bạn bấm D+, H+, M+ để chọn thời gian ON-OFF, bấm P để chuyển qua lại giữa 1 ON, 1 OFF, 2 ON, 2 OFF,……,
Để kết thúc bấm phím hình cái đồng hồ.
– Nút C/R dùng để xóa giờ, phút khi bạn nhập sai, bấm quá tay hoặc để khôi phục lại số đã xóa
– Sau khi hẹn giờ xong, bấm phím hình cái đồng hồ để kết thúc và trở về chế độ giờ hiện tại. Bấm MANUAL để chọn 3 chế độ:
+ ON: Luôn ON
+ OFF: Luôn OFF
+ AUTO: Thức hiện chế độ hẹn giờ như đã thiết lập
Nếu tại thời điểm cài đặt muốn đang ON thì bấm MANUAL về ON rồi bấm tiếp để chuyển sang AUTO.
Nếu tại thời điểm cài đặt muốn đang OFF thì bấm MANUAL về OFF rồi bấm tiếp để chuyển sang AUTO.
Bấm nút C để reset toàn bộ cài đặt về trạng thái ban đầu, thường sử dụng khi có nhiều chương trình đã cài đặt cần xóa đi để cài đặt lại hoặc khi cảm thấy công tắc hoạt động không đúng.
Đèn báo sẽ sáng khi điện được cấp ra đầu ra.
