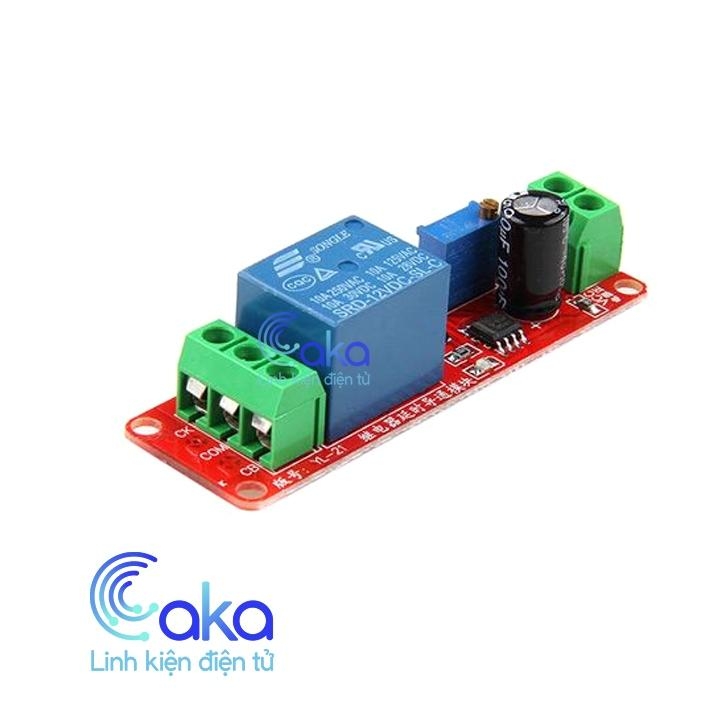

Mạch tạo thời gian trễ NE555 5V đóng ngắt relay

Mạch tạo thời gian trễ NE555 sử dụng IC NE555 với thời gian trễ mặc định từ 0 - 10s được điều chỉnh bằng chiết áp. Ngõ ra của mạch là 3 chân của relay: chân chung(COM), thường đóng(NC), thường mở(NO) có thể điều khiển được tối đa điện áp 250VAC.

Khi được cấp nguồn mạch sẽ đếm đến thời gian đã cài đặt, sau đó mạch sẽ đóng relay, mạch chỉ hoạt động lại và relay chỉ ngắt khi được khởi động lại nguồn cấp.

Thông số kỹ thuật :

• Sử dụng IC Timer NE555.
• Điện áp cung cấp: 5VVDC.
• Thời gian trễ: từ 0 ~ 10s (điều chỉnh bằng biến trở).
• Đầu ngõ ra relay dạng thường đóng và thường mở

Mạch tạo thời gian trễ NE555 đóng ngắt relay

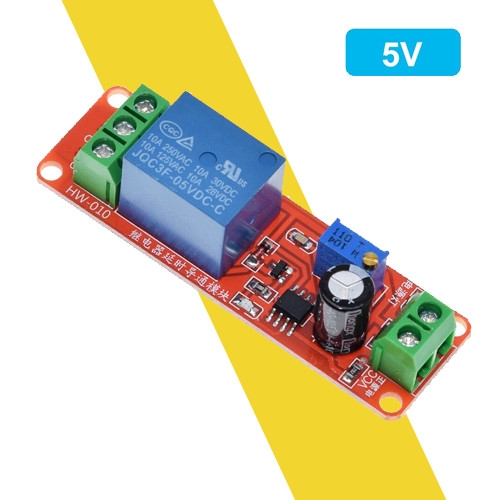

Mạch tạo thời gian trễ NE555 5V đóng ngắt relay
