Mạch tạo trễ đóng ngắt relay 0~24s

Loại: Đang cập nhật Hãng: Đang cập nhật Tình trạng: Còn hàng
35.000₫ 45.000₫

Miễn phí vận chuyển đơn hàng từ 800,000 đ

Mô tả

  • Tải chịu đựng của relay : 10A/250VAC, 10A/30VDC
  • Thời gian điều chỉnh tạo trễ bằng biến trở : 0 – 24s

Mạch tạo trễ đóng ngắt relay 0~24s có chức năng đóng relay sau khi kích hoạt nút nhấn, thời gian đóng relay có thể điều chỉnh từ 0 ~ 24 giây bằng chiết áp tích hợp trên mạch, sau khi kết thúc thời gian mạch ngắt relay trở về trạng thái ban đầu và chờ lệnh kích tiếp theo.



Thông số kỹ thuật.



  • Điện áp hoạt động: 5 ~ 30V (Khuyên dùng 5V hoặc 12V)
  • Ngõ ra: tiếp điểm relay NC - COM - NO
  • Nút kích: được thiết kế với nút nhấn trên mạch hoặc kích chân trigger xuống mức thấp (V-)
  • Để tăng thêm thời gian trễ có thể tăng giá trị tụ điện C hoặc giá trị biến trở
  • Led báo trạng thái: Có

Công thức tạo thời gian trễ: T = 1.1RC.
Ví dụ: Điện dung 22uF, điện trở 100K. T = 1,1 * 1000000 * 0.000022 = 24,2 giây
Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.

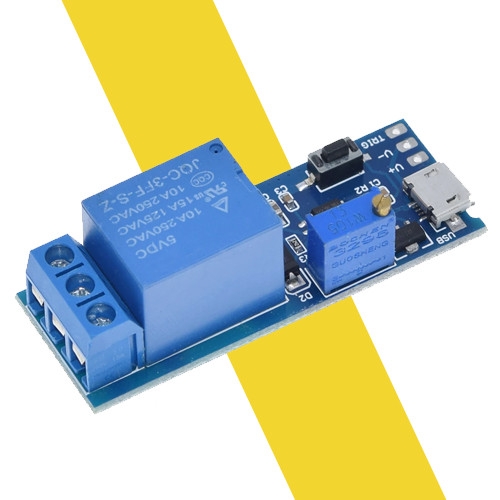

Mạch tạo trễ đóng ngắt relay 0~24s

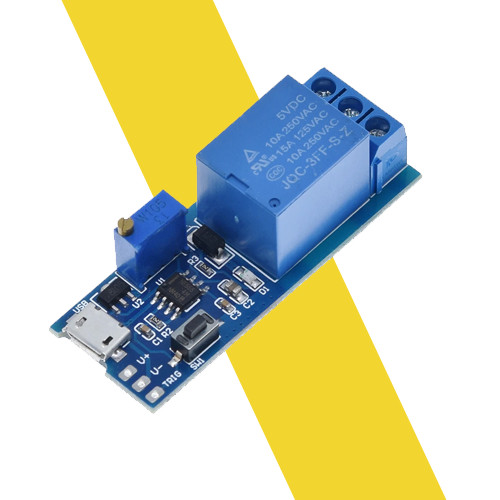

Mạch tạo trễ đóng ngắt relay 0~24s
