HƯỚNG DẪN LÀM XE ĐIỀU KHIỂN BẰNG BLUETOOTH HC-06

Ngày 26/06/2020
HƯỚNG DẪN LÀM XE ĐIỀU KHIỂN BẰNG BLUETOOTH HC-06

HƯỚNG DẪN LÀM XE ĐIỀU KHIỂN BẰNG BLUETOOTH HC-06


Bạn có phải là người mới nhập môn về Arduino?, hay đang cần 1 dự án về Arduino nhưng đang gặp khó khăn trong việc tìm kiếm đề tài??? ...

Vậy hôm nay, linh kiện điện tử Caka.vn sẽ hướng dẫn đến các bạn một project đơn giản... nhưng lại là sự khởi đầu cho những Project tuyệt vời của các bạn sau này. Đó chính là HƯỚNG DẪN LÀM XE ĐIỀU KHIỂN BẰNG BLUETOOTH HC-06 . Nào... hãy cùng linh kiện điện tử Caka.vn bắt tay vào làm nhé. !!

NHỮNG LINH KIỆN CẦN CHUẨN BỊ: HƯỚNG DẪN LÀM XE ĐIỀU KHIỂN BẰNG BLUETOOTH HC-06

Arduino Uno R3 ( Chíp dán hoặc cắm đều được nha )

+ Module Bluetooth HC-06 ( hay HC-05 ) đều được nha

+ Module L298

+Bộ khung xe Robot 3 bánh

+ Nguồn:

        + Pin 9V

        + Đế pin 9V

        + Pin 18650

Demo xe điều khiển Bluetooth

Hình ảnh Demo Xe Điều Khiển Từ Xa Bằng Bluetooth

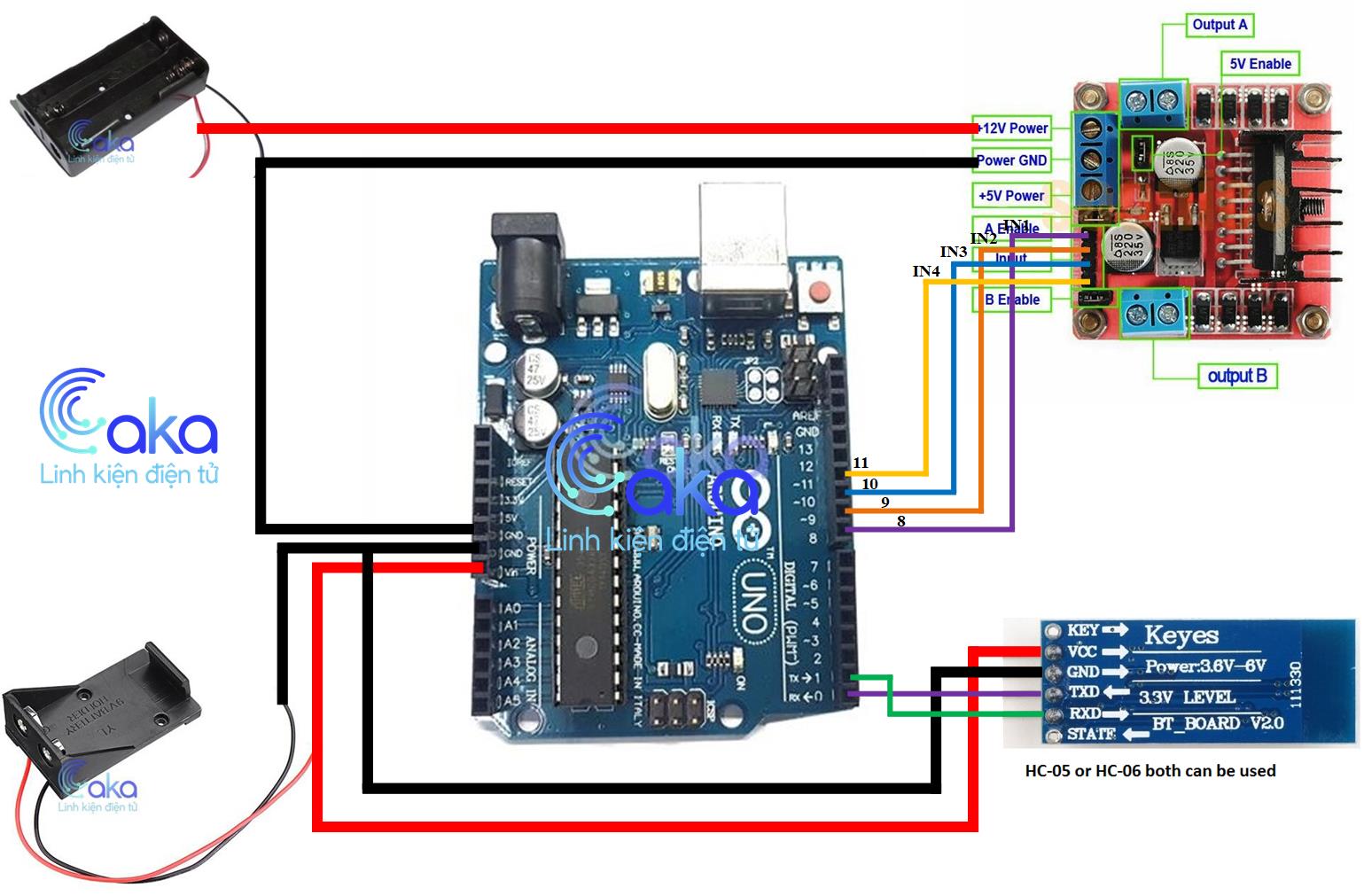

Sơ Đồ Kết Nối Xe Điều Khiển Từ Xa Bằng Bluetooth

HƯỚNG DẪN LẮP ĐẶT VÀ KẾT NỐI VỚI MODULE BLUETOOTH HC - 06

Bước 1: Các bạn kết nối nguồn cho Arduino từ nguồn pin 9V. Sau đó, kết nối nguồn pin từ 9-12v khác cho module L298. Lưu ý các bạc nhớ nối GND chung với nhau.

Bước 2:  Nối lần lượt các chân IN1, IN2, IN3, IN4 của module L298 đến chân Digital Output của Arduino:

                   L298         ->        Arduino Uno R3

                     IN1                            D8

                     IN2                            D9

                     IN3                            D10

                     IN4                            D11

Bước 3: Kết nối nguồn 5VDC cho module bluetooth HC-06. Sau đó kết nối chân:

                 HC-06           ->        Arduino Uno R3

                   RX                                   TX

                   TX                                    RX

Bước 4: Kết nối 2 bánh xe ( động cơ ) vào 2 chân Output AB và Output CD trên L298 ( như hình bên dưới )

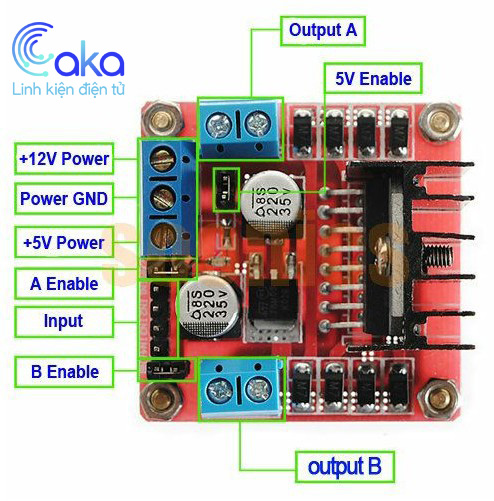

Module mạch cầu H L298

Bước 5: Nạp code vào board Arduino Uno R3

Lưu ý: Trước khi nạp code, các bạn nhớ tháo 1 trong 2 chân RX hoặc TX ra mới có thể nạp code được nhé ^^.

Bước 6: Sau khi nạp code xong, các bạn cài đặt App trên điện thoại ( link app và code nằm ở cuối bài ).

Bước 7: Các bạn kết nối Bluetooth trên điện thoại. Dò tìm thiết bị mới Bluetooth HC-06 sau đó nhập mật khẩu kết nối là 0000 hoặc 1234 để kết nối.

Bước 8: Sau khi kết nối bluetooth trên điện thoại, các bạn vào App và nhấn vào Connect, chọn tên của module HC-06. Khi kết nối thành công, trên App sẽ hiển thị trạng thái " Bluetooth is Connected" và ngược lại khi ngắt kết nối sẽ hiển thị " Bluetooth is Disconnected".

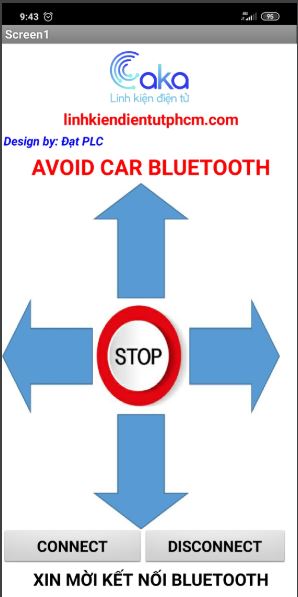

Giao Diện App Xe Điều Khiển Bằng Bluetooth

Xong rồi nhé ^^ HƯỚNG DẪN LÀM XE ĐIỀU KHIỂN BẰNG BLUETOOTH HC-06 !!! Chúc các bạn thành công.. !!! Nếu các bạn có thắc mắc hay bị vướng vấn đề nào thì liên hệ trực tiếp với linh kiện điện tử Caka.vn để được giải đáp các thắc mắc nhé ^^. Xin chào các bạn và hẹn gặp lại trong những Project sau.

Link tải App và Code:

http://www.mediafire.com/file/jmybrxyy7wf10y2/xe_dieu_khien_bluetooth.rar/file

----------------------------------------------------------------------------
