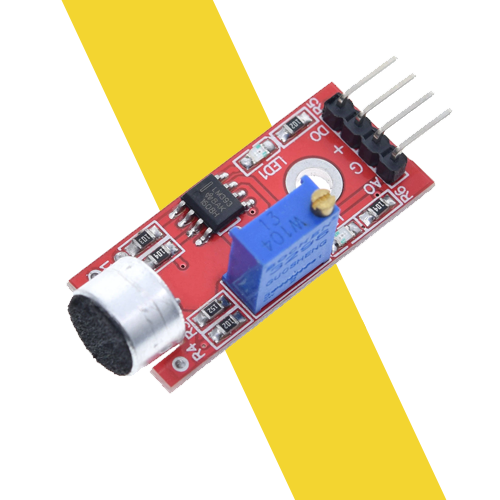

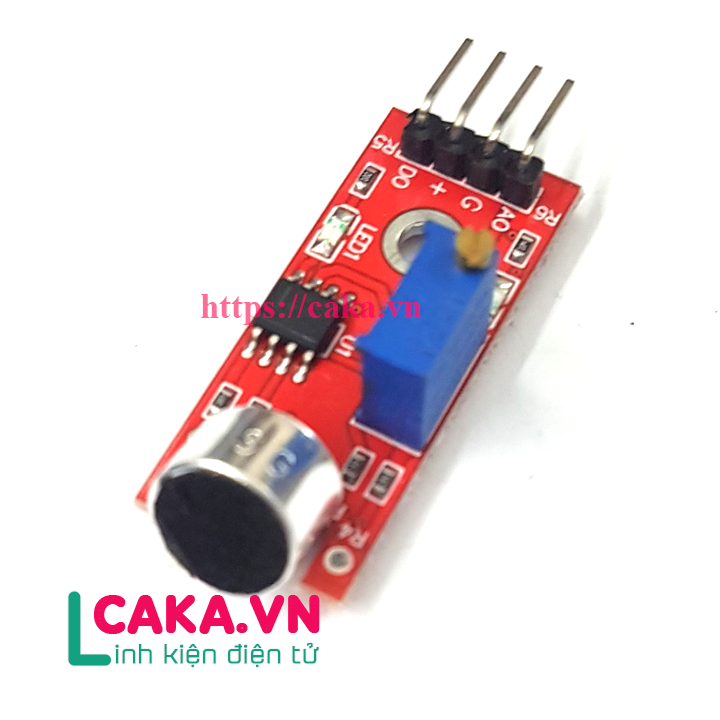

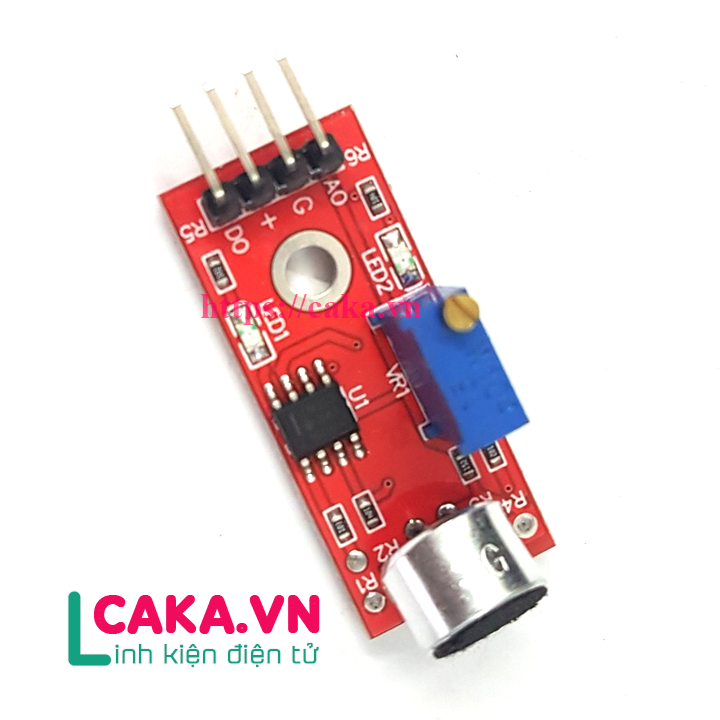

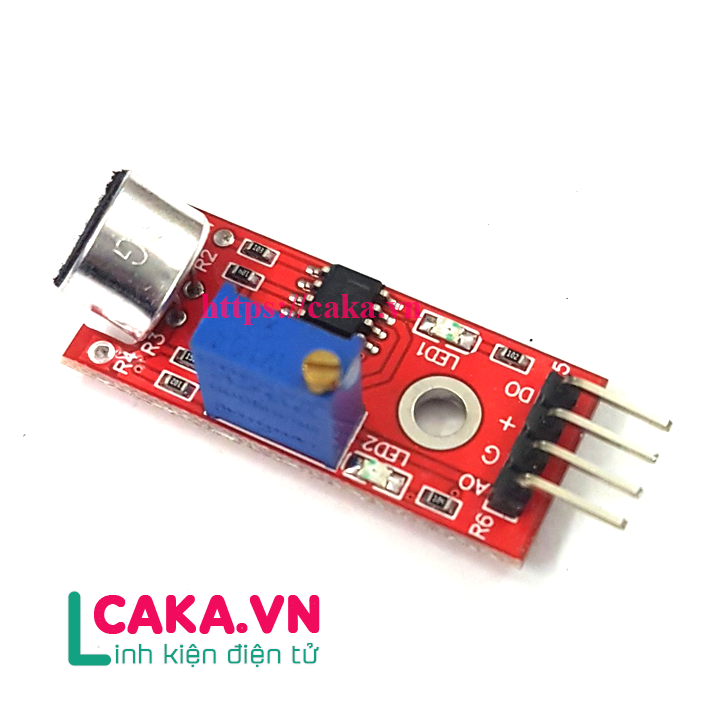

Mạch cảm biến âm thanh

Loại: Module Hãng: caka.vn Tình trạng: Còn hàng
12.000₫

Giao hàng toàn quốc

Mô tả

Mạch cảm biến âm thanh sử dụng microphone và opamp để phát hiện âm thanh, khi cường độ âm thanh vượt qua 1 ngưỡng xác định (thay đổi được bằng biến trở) thì ngõ ra sẽ được kéo xuống mức thấp, đồng thời có led báo hiệu.

Có 2 ngõ ra:
A0: ngõ ra tương tự, tín hiệu điện áp ngõ ra của micro.
D0: khi cường độ âm thanh đạt tới môt ngưỡng nhất định, đầu ra tín hiệu cao/thấp,

Mạch cảm biến âm thanh

Mạch cảm biến âm thanh sử dụng microphone và opamp để phát hiện âm thanh, khi cường độ âm thanh vượt qua 1 ngưỡng xác định (thay đổi được bằng biến trở) thì ngõ ra sẽ được kéo xuống mức thấp, đồng thời có led báo hiệu.

  • Mạch cảm biến âm thanh được thiết kế gồm 1 micro, 1 bộ so sánh và có 2 ngõ ra:
  • A0: ngõ ra tương tự, tín hiệu điện áp ngõ ra của micro.
  • D0: khi cường độ âm thanh đạt tới môt ngưỡng nhất định, đầu ra tín hiệu cao/thấp, ngưỡng có thể điều chỉnh qua biến trở trên cảm biến.
  • Mạch sử dụng điện áp từ 3 - 15VDC. Độ nhạy có thể điều chỉnh bằng chiết áp trên mạch.



Xem thêm: Tất cả các linh kiện chế loa đang khuyến mãi chỉ có tại Caka

Xem thêm: 100+ mạch khuếch đại âm thanh giảm giá 30% duy nhất trong tháng



THÔNG SỐ KỸ THUẬT Mạch cảm biến âm thanh



  • Điện áp: 3V-15V
  • Chân dương (+): kết nối 5V của arduino
  • Chân âm (-): kết nối GND của arduino
  • Chân A0: kết nối với A0 của arduino
  • Chân D0: kết nối với D13 của arduino
  • Độ nhạy có thể điều chỉnh bằng chiết áp trên mạch



Mạch cảm biến âm thanh giá rẻ



Mạch cảm biến âm thanh
