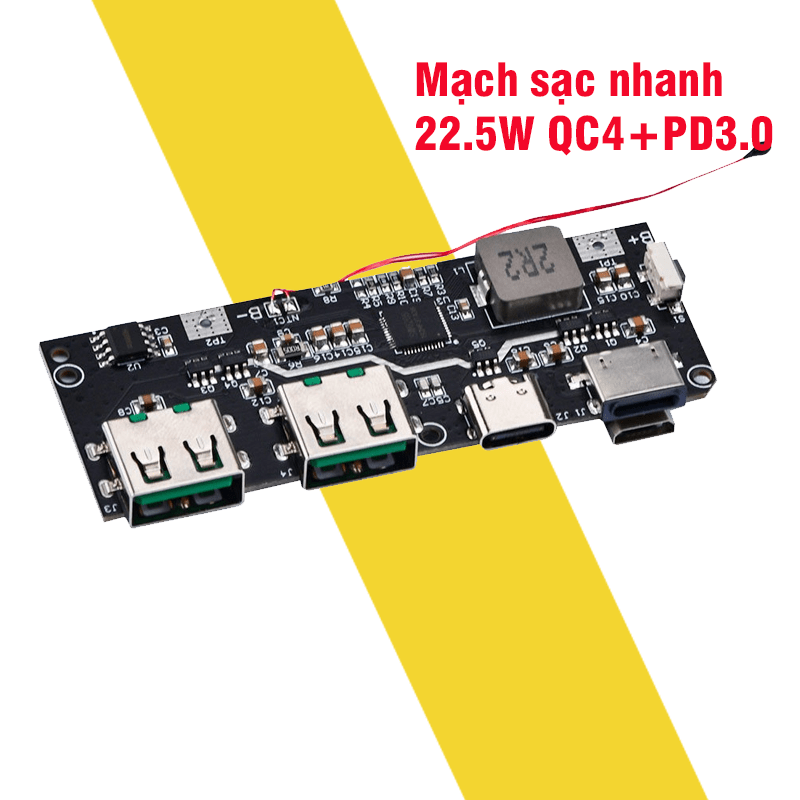

Mạch sạc nhanh điện thoại 22.5W QC4 PD 3.0 Micro Type-c USB 18650
Quá trình sạc chia thành ba quy trình : Chế độ nhỏ giọt, chế độ dòng điện không đổi và chế độ điện áp không đổi. Khi điện áp pin thấp hơn 3V, mô đun sạc ở chế độ nhỏ giọt và dòng sạc là 300mA.Khi điện áp pin lớn hơn 3V, mô đun sạc đi vào chế độ dòng điện không đổi. Lúc này, pin được sạc ở tốc độ tối đa theo dòng điện mục tiêu đã đặt và nguồn điện có thể khoảng 21W. Khi điện áp pin tăng lên đến điện áp mục tiêu sạc (chẳng hạn như 4,2V), mô đun sạc đi vào chế độ điện áp không đổi và dòng điện giảm dần trong khi điện áp đầu cuối của pin vẫn không thay đổi. Khi dòng sạc giảm xuống, dòng sạc sẽ kết thúc. Nếu điện áp pin giảm xuống 0,1V dưới điện áp mục tiêu, sản phẩm sẽ tự động bắt đầu sạc lại. (Lưu Ý: Nếu điện áp vượt quá 4,2V, đó là bình thường và pin sẽ không được sạc. Khi điện áp là 4,2V, đèn vẫn nhấp nháy, có nghĩa là pin không được sạc đầy.
Thông tin kỹ thuật.
1.Chuyển đổi sạc: Mạch sạc nhanh dòng điện lên đến 5A, hiệu quả lên đến 95%; Hỗ trợ các loại pin 4.2 / 4,35 / 4,4 / 4,5 / 4,5V; Hỗ trợ JEITA; Hỗ trợ điều khiển vòng lặp nhiệt độ
2.Tăng cường đồng bộ: Công suất đầu ra lên đến 22,5W, hiệu quả lên đến 95%; Tự động phát hiện tải ánh sáng; Hỗ trợ sạc không dây; dòng điện thấp
3.Sạc nhanh đầu ra: Hỗ trợ PPS / PD3.0 / PD2.0; QC4 + / QC4 / QC3.0 / QC2.0; AFC; FCP; SCP; PE2.0 / PE1.1; SFCP; VOOC
4.Sạc nhanh: PD3.0 / PD2.0. Hỗ trợ AFC; FCP; SCP; PE1.1
5.Cổng Type-C: Tích hợp logic cổng USB Type-C. Chức năng Try.SRC
6.Mô-đun BC1.2: Hỗ trợ BC1.2 DCP. Thích hợp Apple / Samsung
7.Cơ chế bảo vệ: Bảo vệ quá áp đầu vào; Bảo vệ quá dòng đầu ra / ngắn mạch; Bảo vệ thời gian sạc / quá áp; Bảo vệ nhiệt độ

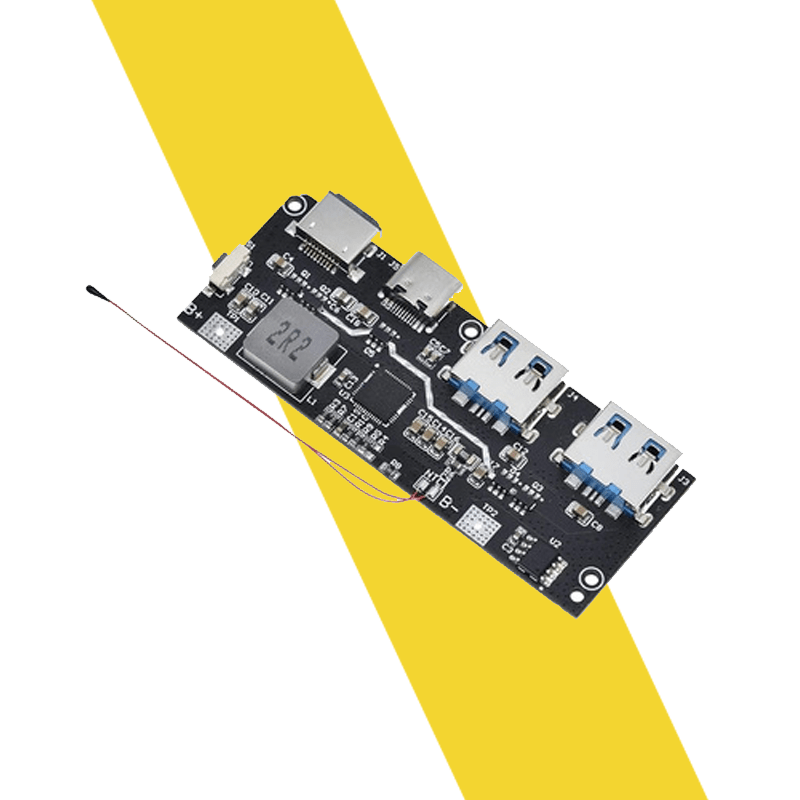

Mạch sạc nhanh điện thoại 22.5W QC4 PD 3.0 Micro Type-c USB 18650
Lưu ý sử dụng mạch sạc nhanh 22.5W QC4 + PD 3.0:
1: Dây pin bên ngoài bo mạch chủ cần có thể vượt qua dòng điện 10A, ít nhất với nhiều hơn 1 dây đồng vuông, thông thường sử dụng 1,5 vuông. Sản phẩm không cần quá dày, nhưng sản phẩm không thể quá mỏng, bởi vì đây cũng là một nguy cơ (Vì Dòng điện cao ở đầu pin)
2: Bo mạch chủ đi kèm với một chip bảo vệ, pin không thể được thêm vào bảng bảo vệ, bạn vui lòng tháo bảng bảo vệ để bo mạch chủ của chúng tôi kết nối với pin. (vì của riêng sản phẩm nói chung Không thể quá lớn dòng điện, công suất đầu ra là bảo vệ lớn)
3: Việc sử dụng đối tác kiểm tra bo mạch chủ kẹp cá sấu, vui lòng không sạc điện thoại, không hỏi lý do tại sao, ngắn gọn, không thể sử dụng theo cách này. Điện thoại di động cần sạc phải được hàn phải được hàn.
4: Với pin 4.2V 18650 / polymer / lithium quốc tế, monomer lớn cũng có thể dùng được, nhiều pin song song 18650 cũng có thể dùng được, không thể sử dụng pin lithium sắt, pin khô dùng một lần, hyđrua kim loại niken, pin axit chì, niken-cadmium Pin, v.v. Pin không thể được kết nối trong chuỗi. Lần đầu tiên, sẽ có màn hình nguồn không được phép chờ đợi. Vui lòng sạc lại sau khi xả điện. Lần sạc đầu tiên có thể tiếp tục sạc hơn 5 giờ khi tất cả 4 đèn sáng.

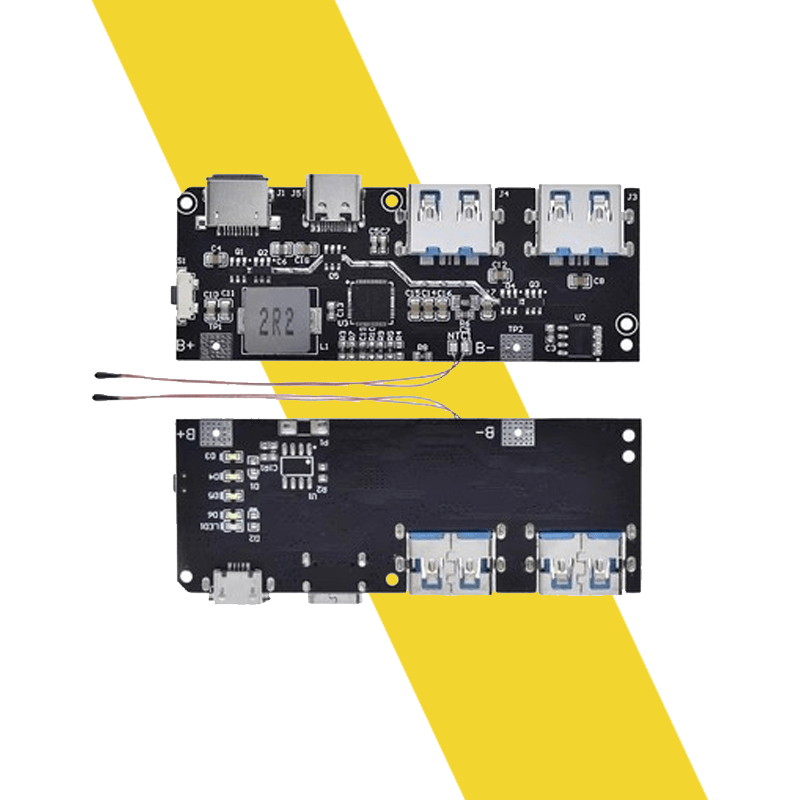

Mạch sạc nhanh điện thoại 22.5W QC4 PD 3.0 Micro Type-c USB 18650

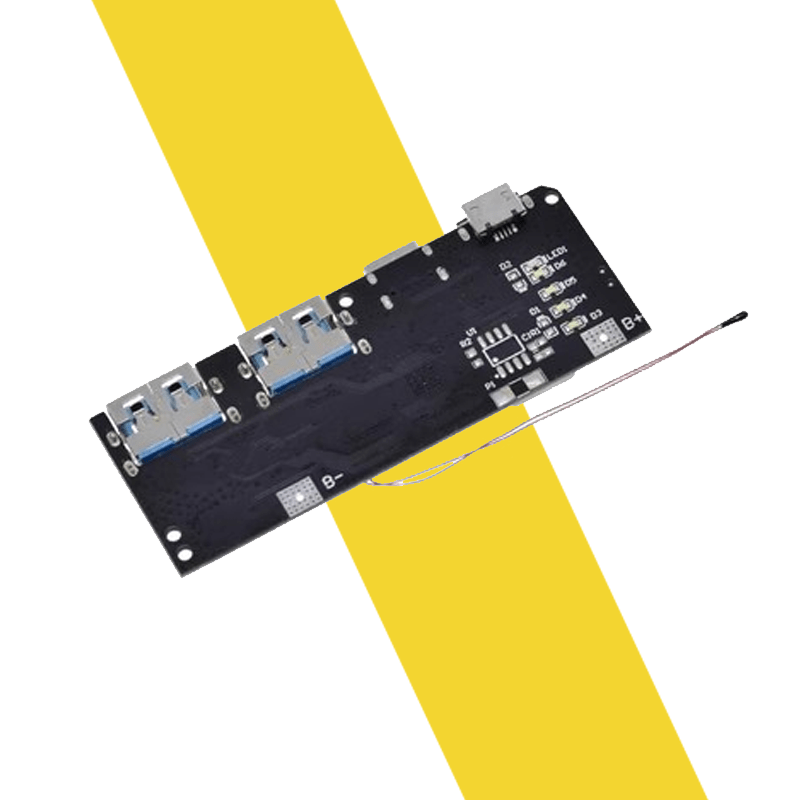

Mạch sạc nhanh điện thoại 22.5W QC4 PD 3.0 Micro Type-c USB 18650
