Mạch cảm biến ánh sáng quang trở CDS

Đánh giá

:

Giá

:

15.000₫

18.000₫

-17%
Mô tả :

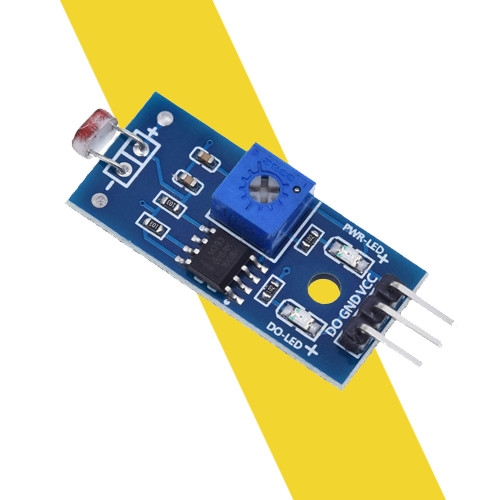

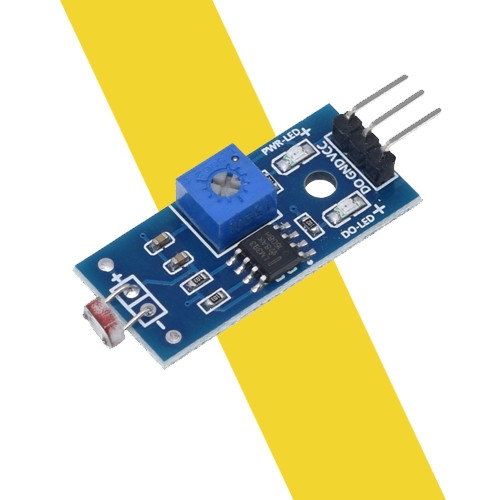

Mạch cảm biến ánh sáng quang trở CDS là Cảm biến ánh sáng quang trở phát hiện cường độ ánh sáng, sử dụng bộ cảm biến photoresistor loại nhạy cảm, cho tín hiệu ổn định, rõ ràng và chính xác hơn so với quang trở

Điện áp hoạt động 3.3V - 5 V
Tích hợp sẵn bộ so sánh opamp LM393
Kết nối 4 chân với 2 chân cấp nguồn (VCC và GND) và 2 chân tín hiệu ngõ ra (AO và DO).


Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Đổi trả trong 3 ngày, thủ tục đơn giản

Đổi trả trong 3 ngày, thủ tục đơn giản

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Mạch cảm biến ánh sáng quang trở CDS là Cảm biến ánh sáng quang trở phát hiện cường độ ánh sáng, sử dụng bộ cảm biến photoresistor loại nhạy cảm, cho tín hiệu ổn định, rõ ràng và chính xác hơn so với quang trở

Thông số kỹ thuật: Mạch cảm biến ánh sáng quang trở CDS

Điện áp hoạt động 3.3V - 5 V
Tích hợp sẵn bộ so sánh opamp LM393
Kết nối 4 chân với 2 chân cấp nguồn (VCC và GND) và 2 chân tín hiệu ngõ ra (AO và DO).
Hổ trợ cả 2 dạng tín hiệu ra Analog và TTL. Ngõ ra Analog 0 – 5V tỷ lệ thuận với cường độ ánh sáng, ngõ TTL tích cực mức thấp.
Độ nhạy cao với ánh sáng được tùy chỉnh bằng biến trở .
Ngõ ra A0 là ngõ Analog dùng để đo giá trị một giá trị cường độ ánh sáng chính xác hơn

Mạch cảm biến ánh sáng quang trở CDS có ngõ ra D0 trên cảm biến được dùng để xác định cường độ sáng của môi trường, khi ở ngoài sáng, ngõ ra D0 là giá trị 0, khi ở trong tối, ngõ ra D0 là 1. Trên cảm biến có 1 biến trở để điều chỉnh cường độ sáng phát hiện, khi văn cùng chiều kim đồng hồ thì sẽ làm giảm cường độ sáng nhận biết của cảm biến, tức là môi trường phải ít sáng hơn nữa thì cảm biến mới đọc gía trị digital là 1.

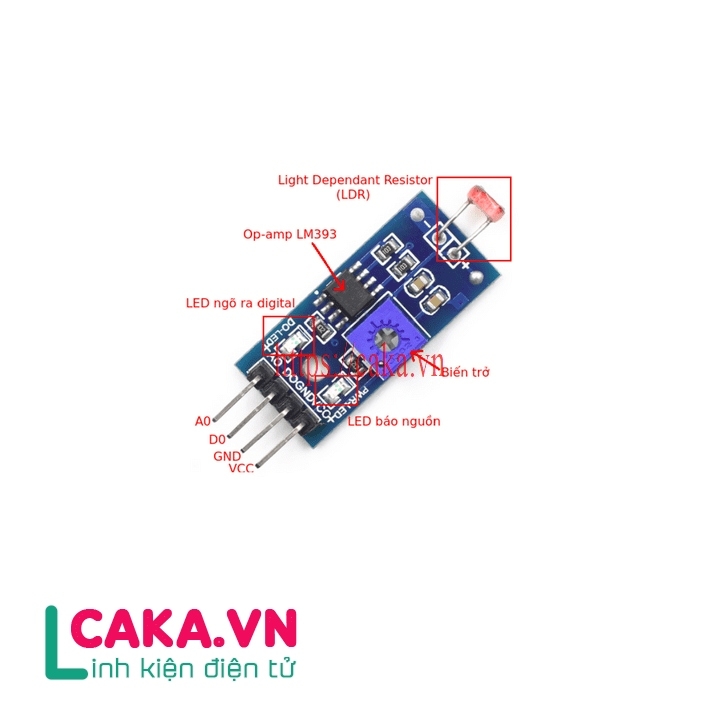

Mạch cảm biến ánh sáng quang trở CDS caka.vn

Module cảm biến ánh sáng sử dụng quang trở và IC LM393, độ nhạy có thể tùy chỉnh.
Thiết kế đơn giản nhưng hiệu quả và độ tin cậy cao, độ nhiễu thấp do được thiết kế mạch lọc tín hiệu trước khi so sánh với ngưỡng.
Thân thiện với người dùng hơn khi hổ trợ cả 2 dạng tín hiệu ngõ ra dạng số (tín hiệu 0 1) và dạng analog
Module tuyệt vời với các sản phẩm DIY
