Mạch sạc pin 18650 tích hợp mạch tăng áp cổng Type-C là mạch sạc pin 18650 1S, tích hợp mạch tăng áp 5W có thể điều chỉnh đến 28V. Mạch có tích hợp IC bảo vệ pin tương tự mạch sạc TP4056.
THÔNG SỐ KỸ THUẬT:
+ Mạch dùng sạc cho pin Li-ion - Lithium và pin Li-Po 3.7v-4.2v
+ Đầu sạc cổng Micro USB (có thêm chỗ hàn dây)
+ Dòng sạc : tối đa 1A
+ Dòng xả : tối đa 2A (ổn định ở 1A, cần thêm tản nhiệt ở mặt sau nếu chạy lâu dài)
+ Điện áp đầu vào : DC 4.2 -> 6.5V
+ Điện áp đầu ra : tối đa 28.5V (có chiết áp điều chỉnh)
- Tham chiếu đầu ra dòng tối đa tương ứng với các điện áp 5V 1.4A, 9V 0.8A, 12V 0.6A
+ Dòng tĩnh khoảng 0,5 mA

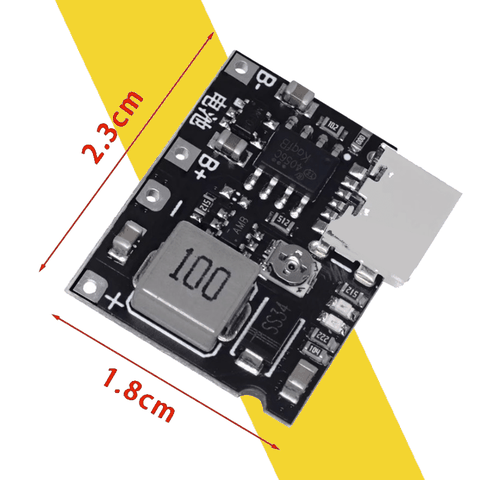

+ Kích thước 1,9 * 2,4 (cm)
+ Ví dụ, kết thúc Vin + với bảng điều khiển năng lượng mặt trời 5V. Thiết bị đầu cuối BAT + có thể xuất ra 4.2V để sạc pin 3.7V 18650.
+ Khi cấp nguồn pin thì vẫn có đầu ra
Lưu ý: - không nên sử dụng ngõ ra tải là động cơ lớn, nên sử dụng với các tải thuần trở(đèn Led, mạch arduino, lora, wifi, moderm wifi, mạch ấp trứng, máy xủi oxy, ... ).
- Vặn ngược chiều kim đồng hồ : tăng điện áp
- Nếu xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 5 vòng nữa hoặc xoay ngược lại.
- Vặn mạnh tay có nguy cơ gãy luôn chiết áp
- Bổ sung tản nhiệt ở mặt sau làm mát để sản phẩm hoạt động ổn định

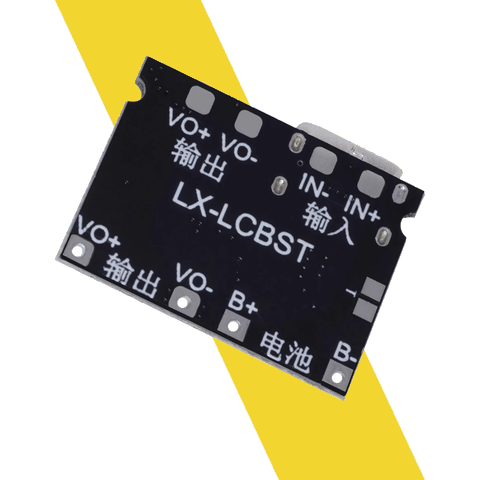

Mạch sạc pin 18650 tích hợp mạch tăng áp cổng Type-C

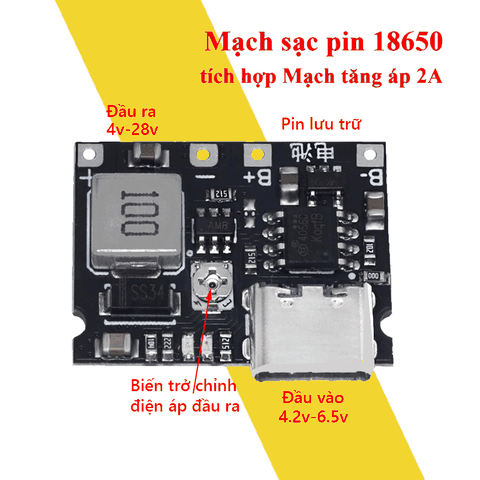

Mạch sạc pin 18650 tích hợp mạch tăng áp cổng Type-C
