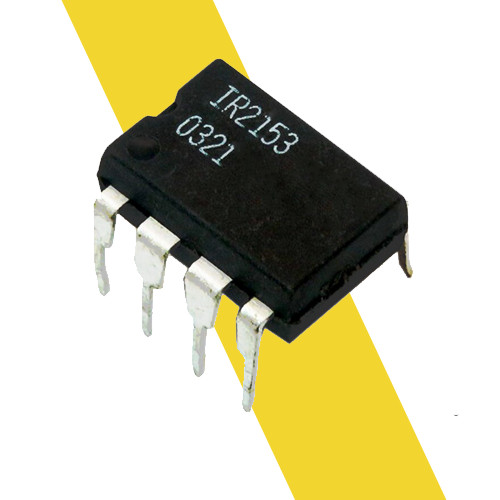

IC Dao động IR2153
IC Dao động IR2153 là phiên bản cải tiến của IC điều khiển cổng IR2155 và IR2151 phổ biến, đồng thời kết hợp trình điều khiển cổng bán cầu điện áp cao với bộ dao động đầu cuối tương tự như bộ định thời CMO 555 tiêu chuẩn công nghiệp. IR2153 cung cấp nhiều chức năng hơn và dễ sử dụng hơn các IC trước đó. Tính năng tắt máy đã được thiết kế vào chân CT để có thể tắt cả hai đầu ra của trình điều khiển cổng bằng cách sử dụng tín hiệu điều khiển điện áp thấp. Ngoài ra, độ rộng xung đầu ra của trình điều khiển cổng giống nhau khi đã đạt đến ngưỡng khóa điện áp dưới tăng trên VCC, dẫn đến cấu hình tần số so với thời gian khi khởi động ổn định hơn. Khả năng chống ồn đã được cải thiện đáng kể, bằng cách hạ thấp di / dt đỉnh của các trình điều khiển cổng và bằng cách tăng độ trễ khóa điện áp dưới lên 1V. Cuối cùng
Thông số kỹ thuật.
- Integrated 600 V half-bridge gate driver
- 15.6 V zener clamp on Vcc
- True micropower start up
- Tighter initial deadtime control
- Low temperature coefficient deadtime
- Shutdown feature (1/6th Vcc) on CT pin
- Increased undervoltage lockout Hysteresis (1 V)
- Lower power level-shifting circuit
- Constant LO, HO pulse widths at startup
- Lower di/dt gate driver for better noise immunity
- Low side output in phase with RT
- Excellent latch immunity on all inputs and outputs
- ESd protection on all leads
IC Dao động IR2153
