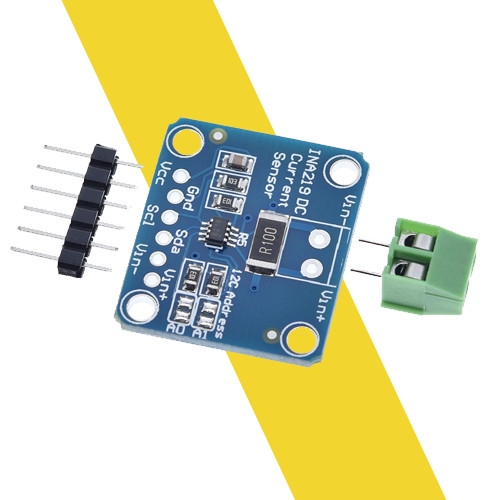

Mạch cảm biến dòng điện,điện áp INA219

Đánh giá

:

Giá

:

55.000₫

Mô tả :
Đang cập nhật ...
Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Miễn phí vận chuyển với đơn hàng lớn hơn 1.000.000 đ

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Đổi trả trong 3 ngày, thủ tục đơn giản

Đổi trả trong 3 ngày, thủ tục đơn giản

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Mạch cảm biến dòng điện,điện áp INA219

Hướng dẫn sử dụng INA219

Mạch cảm biến dòng điện ,điện áp INA219 là mạch tích hợp giám sát dòng điện / IC (IC) hai chiều, không trôi, với giao diện I2C giúp mở rộng hơn nữa danh mục điện tử tiết kiệm năng lượng của TI.
Với độ chính xác cao nhất và kích thước nhỏ nhất của ngành,
Mạch cảm biến dòng điện ,điện áp INA219 không chỉ theo dõi sự sụt giảm điện áp trên điện trở shunt, cảm nhận điện áp cung cấp shunt, mà còn tính toán nguồn cung cấp. Có sẵn trong gói SOT23 , thiết bị cung cấp một giải pháp nhỏ, chi phí thấp cho máy chủ, máy tính xách tay, nguồn điện, quản lý pin và cảm biến dòng điện trong thiết bị ô tô và viễn thông.

Mạch cảm biến dòng điện ,điện áp INA219 đạt được độ chính xác lỗi tối đa 1% trong khoảng nhiệt độ -40C đến + 85Cvới độ lệch tối đa 100 uV.
Độ chính xác cao của sản phẩm kết hợp với độ phân giải 12 bit giúp khách hàng giảm thiểu điện áp rơi trên các điện trở shunt, giảm thiểu tổn thất điện năng và tiêu thụ điện năng và tiết kiệm không gian bảng mạch.
Thiết bị cảm nhận dải điện áp bus từ 0 V đến +26 V.

Các tính năng quan trọng khác của INA219 bao gồm:

Thanh ghi hiệu chuẩn lập trình đọc dòng điện trực tiếp trong ampe và đọc công suất tính bằng watt.
Có thể lấy trung bình 128 mẫu để lọc trong môi trường ồn.
Giao diện I2C có cài đặt thời gian chờ không chỉ tránh khóa mà còn cung cấp chế độ tốc độ cao đáp ứng yêu cầu liên lạc lên tới 3,4 MHz.
Tất cả các tính năng của phần mềm hỗ trợ INA219 được lập trình.

Thông số kỹ thuật:

  • Điện áp hoạt động:3.0~5.5VDC
  • Khoảng điện áp DC đo được: 0~26VDC
  • Khoảng dòng điện DC đo được: 0~3.2A
  • Khoảng công suất DC đo được: 0~83.2W
  • Chuẩn giao tiếp: TWI/I2C
