mua IC NE555 giá rẻ chất lượng ở đâu

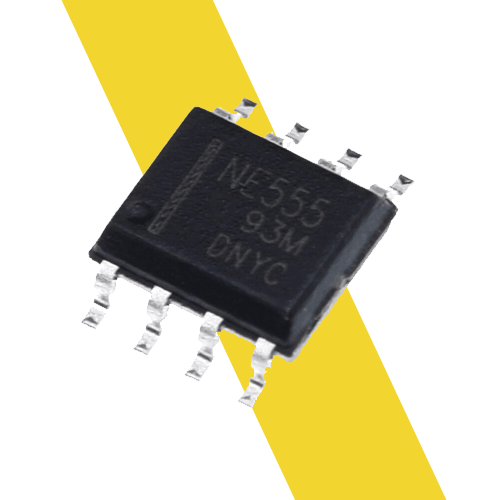

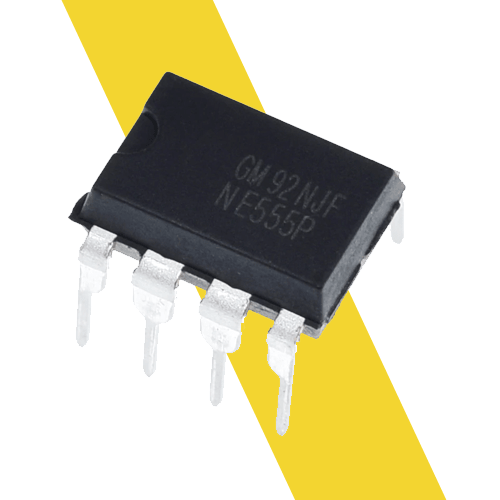

Bán IC NE555 giá rẻ chất lượng tại Caka.vn














IC NE555 được du nhập vào những năm 1971 bằng công ty Signetics Corporation bằng 2 dòng sản phẩm SE555/NE555 và được gọi là máy thời gian và cũng là loại có đầu tiên. Nó cung cấp cho các nhà thiết kế mạch điện tử với chi phí tương đối rẻ, ổn định và những mạch tổ hợp cho những ứng dụng cho đơn ổn và không ổn định.





Bán IC NE555 giá rẻ chất lượng tại Caka.vn

Từ đó thiết bị này được làm ra với tính thương mại hóa. 10 năm qua một số nhà sản suất ngừng sản suất loại IC này bởi vì sự cạnh tranh và những lý do khác. Tuy thế những công ty khác lại sản suất ra những dòng này.

IC NE555 hiện nay được sử dụng khá phổ biến ở các mạch tạo xung, đóng cắt hay là những mạch dao động khác.




Đường cong nạp của tụ điện




Mạch nạp RC cơ bản

Giả sử tụ ban đầu phóng điện. Khi mà đóng công tắc thì tụ điện bắt đầu nạp thông qua điện trở. Điện áp qua tụ điện từ giá trị 0 lên đến giá trị định mức vào tụ. Đường cong nạp được thể hiện qua hình.Thời gian đó nó để cho tụ điện nạp đến 63.2% điện áp cung cấp và hiểu thời gian này là 1 hằng số.

Chức năng từng chân IC NE555 :


IC NE555 N gồm có 8 chân

+ Chân số 1(GND): cho nối GND để lấy dòng cấp cho IC hay chân còn gọi là chân chung.

+ Chân số 2(TRIGGER): Đây là chân đầu vào thấp hơn điện áp so sánh và được dùng như 1 chân chốt hay ngõ vào của 1 tần so áp.Mạch so sánh ở đây dùng các transitor PNP với mức điện áp chuẩn là 2/3Vcc.

+ Chân số 3(OUTPUT): Chân này là chân dùng để lấy tín hiệu ra logic. Trạng thái của tín hiệu ra được xác định theo mức 0 và 1. 1 ở đây là mức cao nó tương ứng với gần bằng Vcc nếu (PWM=100%) và mức 0 tương đương với 0V nhưng mà trong thực tế mức 0 này ko được 0V mà nó trong khoảng từ (0.35 ->0.75V) .

+ Chân số 4(RESET): Dùng lập định mức trạng thái ra. Khi chân số 4 nối masse thì ngõ ra ở mức thấp. Còn khi chân 4 nối vào mức áp cao thì trạng thái ngõ ra tùy theo mức áp trên chân 2 và 6.Nhưng mà trong mạch để tạo được dao động thường hay nối chân này lên VCC.

+ Chân số 5(CONTROL VOLTAGE): Dùng làm thay đổi mức áp chuẩn trong IC 555 theo các mức biến áp ngoài hay dùng các điện trở ngoài cho nối GND. Chân này có thể không nối cũng được nhưng mà để giảm trừ nhiễu người ta thường nối chân số 5 xuống GND thông qua tụ điện từ 0.01uF đến 0.1uF các tụ này lọc nhiễu và giữ cho điện áp chuẩn được ổn định.

+ Chân số 6(THRESHOLD) : là một trong những chân đầu vào so sánh điện áp khác và cũng được dùng như 1 chân chốt.

+ Chân số 7(DISCHAGER) : có thể xem chân này như 1 khóa điện tử và chịu điều khiển bỡi tầng logic của chân 3 .Khi chân 3 ở mức áp thấp thì khóa này đóng lại.ngược lại thì nó mở ra. Chân 7 tự nạp xả điện cho 1 mạch R-C lúc IC 555 dùng như 1 tầng dao động .

+ Chân số 8 (Vcc): Không cần nói cũng bít đó là chân cung cấp áp và dòng cho IC hoạt động. Không có chân này coi như IC chết. Nó được cấp điện áp từ 2V -->18V (Tùy từng loại 555 nhé thấp nhất là con NE7555).

Bán IC NE555 giá rẻ chất lượng tại Caka.vn



Một số mạch ứng dụng dùng 555

a ) Mạch báo động dùng SCR

b) Trigger

c) Âm thanh dùng 2 IC 555
