NE555 IC tạo dao động
NE555 IC tạo dao động là một mạch tích hợp của hãng CMOS sản xuất, là một linh kiện khá phổ biến để tạo được xung PWM và có thể thay đổi tần số tùy thích. NE555 làm việc với sơ đồ mạch đơn giản, điều chế được độ rộng xung. Vì vậy, NE555 được sử dụng trong một loạt các bộ đếm thời gian, thế hệ xung, dao động và các ứng dụng. NE555 có thể được sử dụng để cung cấp cho sự chậm trễ thời gian, như một dao động, và như là một yếu tố flip-flop. Các dẫn xuất cung cấp lên đến bốn mạch thời gian trong một gói.
Thông số kỹ thuật.
- Điện áp đầu vào: 4.5-16V
- Dòng điện cung cấp : 10mA - 15mA
- Điện áp logic ở mức cao : 0.5 - 15V
- Điện áp logic ở mức thấp : 0.03 - 0.06V
- Công suất lớn nhất là : 600mW
- Nhiệt độ hoạt động: 0 – 70oC

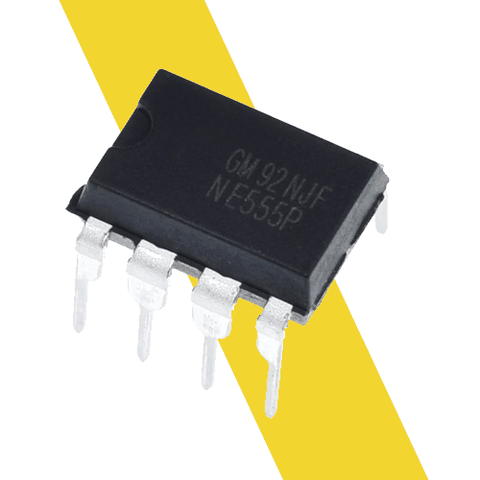

IC NE555 tạo dao động
Chức năng IC NE555
- Là thiết bị tạo xung chính xác
- Máy phát xung.
- Điều chế được độ rộng xung (PWM)
- Điều chế vị trí xung (PPM) (Hay dùng trong thu phát hồng ngoại)

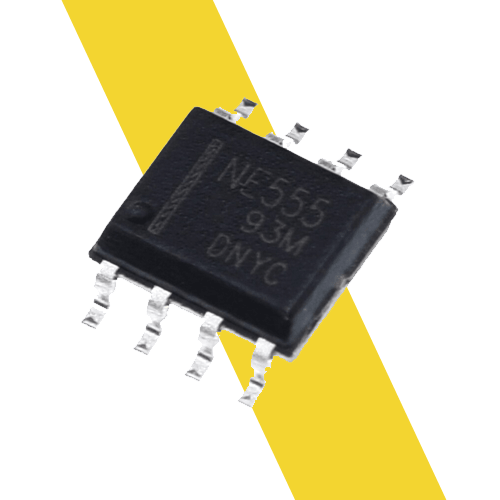

NE555 IC tạo dao động
Cấu trúc bên trong của NE555 nó tương đương với hơn 20 transitor, 15 điện trở và 2 diode và còn phụ thuộc vào nhà sản xuất. Trong mạch tương đương có: đầu vào kích thích, khối so sánh, khối điều khiển chức năng hay công suất đầu ra. Một số đặc tính nữa của 555 là: Điện áp cung cấp nằm giữa trong khoảng từ 4V đến 16V, dòng cung cấp từ 3 đến 6 mA.
Khi làm việc ở chế độ ổn định kép NE555 có thể hoạt động như một flip-flop, nếu pin DIS không được kết nối và không sử dụng tụ điện.
Chế độ đơn ổn - ở chế độ này NE55 hoạt động như một nguồn phát xung.
Chế độ tự do – NE555 có thể hoạt động như một bộ tạo dao động.
