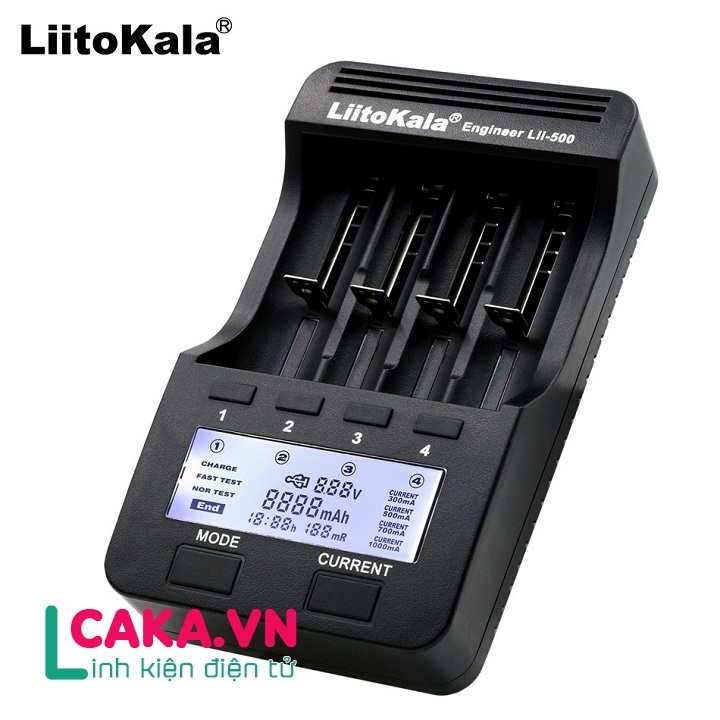

Bộ Sạc và test dung lượng pin Liitokala Lii-500

Bộ Sạc và test dung lượng pin Liitokala Lii-500 là bộ sạc thông minh cao cấp với 4 kênh độc lập, với nhiều chức năng khác nhau: sạc, phát hiện dung lượng pin, chống kết nối ngược, bảo vệ ngắn mạch, bảo vệ kiểm soát nhiệt độ.

Sạc pin này có thể sạc nhiều loại pin lithium khác nhau và pin hydride kim loại niken như AA, AAA. Bộ sạc được sử dụng rộng rãi trong sạc pin của các sản phẩm điện tử như: đèn pin, dụng cụ điện, máy ảnh kỹ thuật số,…

Lưu ý : sản phẩm chưa bao gồm nguồn 12V 2A

Tính năng Bộ Sạc và test dung lượng pin Liitokala Lii-500

• 4 loại điều chỉnh dòng sạc (300mA / 500mA / 700mA / 1000mA)
• Có thể sạc pin với các thông số kỹ thuật khác nhau (18650/26650 / AA / AAA) cùng một lúc
• Bộ sạc này sử dụng màn hình LCD riêng biệt, điện áp (V), dòng điện (mA), thời gian (h). Thông số điện trở bên trong (mR), dung lượng (mAh)
• Chế độ CHARGE, 4 kênh hoạt động độc lập, bạn có thể chọn sạc khác nhau và pin lithium ion hỗn hợp và pin hydride kim loại niken.
• Trong chế độ FAST TEST, 4 kênh có thể nhanh chóng phát hiện dung lượng pin, bất kể pin lithium-ion và pin hydride kim loại niken, tất cả đều hoạt động độc lập. Quá trình phát hiện nhanh dung lượng pin bao gồm 2 bước (bước 1 xả, bước 2 sạc đầy)
• Ở chế độ NOR TEST, quá trình phát hiện dung lượng pin thông thường bao gồm 3 bước (bước 1 sạc đầy, bước 2 xả và bước 3 sạc đầy)
• CHARGE, FAST TEST và NOR TEST 3 chế độ có thể hoạt động cùng một lúc, thiết lập độc lập chức năng sạc / phát hiện công suất nhanh / chức năng phát hiện bình thường
• Nhiều chức năng bảo vệ: sạc quá mức và quá tải, ngắn mạch, nhiệt độ, chức năng kích hoạt điện áp, (-ΔV & 0ΔV), chức năng không sạc 1.65V-2.2V, nhận dạng thông minh của pin xấu và bảo vệ phát hiện pin ngược.
• Với chức năng đầu ra USB 5V / 1000 mA tiêu chuẩn: Từ 1 pin lithium đến 4 pin lithium để hoàn thành đầu ra USB, pin hydride kim loại niken này không thể cung cấp đầu ra USB.

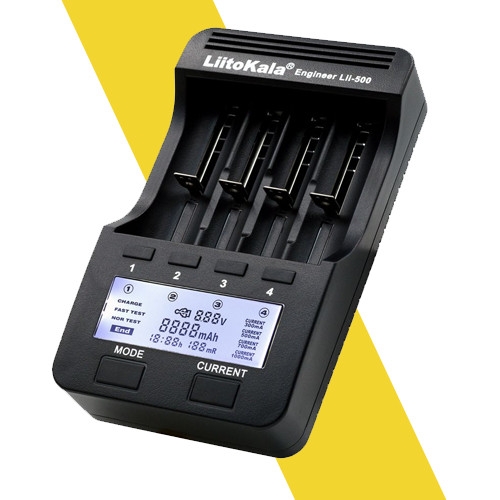

Bộ Sạc và test dung lượng pin Liitokala Lii-500

​Thông số của Bộ Sạc và test dung lượng pin Liitokala Lii-500

• Điện áp đầu vào DC: 12V / 2.0A
• Dòng sạc pin lithium: 4.2V 300mA / 500mA / 700mA / 1000mA
• Dòng sạc pin Ni-MH: 1.48V 300mA / 500mA / 700mA / 1000mA
• Thông số kỹ thuật của pin có thể sạc lại: 18650, 26650, 14500, AA, AAA, v.v.
• Dòng xả: 250mA, 500mA
• Đầu ra USB: 5V 1000mA
• Phương pháp: giám sát điện áp thông minh
• Kích thước: 162mm (chiều dài) * 96mm (chiều rộng) * 36mm (chiều cao).
• Trọng lượng: 438g (bao gồm hộp)

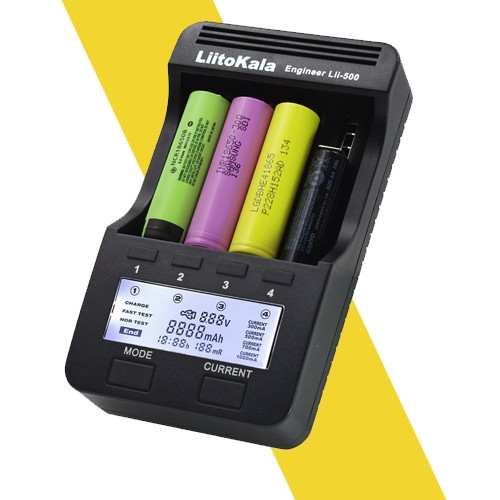

Bộ Sạc và test dung lượng pin Liitokala Lii-500

Mô tả hoạt động của chế độ Bộ Sạc và test dung lượng pin Liitokala Lii-500

CHARGE (chế độ sạc)

• Khi bộ sạc được kết nối với nguồn điện, tất cả các màn hình LCD của bộ sạc sẽ sáng ngay lập tức. Nếu pin không được cắm, nó sẽ hiển thị Null, nếu đó là pin xấu, nó cũng sẽ hiển thị Null
• Đặt bộ sạc vào pin và bật nguồn. Bộ sạc đo điện trở trong của pin trong khoảng 3 giây. Sau đó, hệ thống sẽ tự động chuyển sang chế độ sạc (CHARGE). Bộ sạc sẽ tự động mặc định là dòng sạc “500mA trong 8 giây. Bạn có thể sử dụng phím chọn hiện tại (CURREN) để chọn dòng điện 300mA, 500mA, 700mA, 1000mA để sạc. Hệ thống sẽ khóa dòng điện bạn đã chọn để sạc sau 8 giây. Nếu không có cài đặt nào được thực hiện trong vòng 8 giây, thì hệ thống sẽ được thực hiện trong vòng 8 giây. Theo mặc định, pin được sạc với dòng 500mA theo mặc định. Tại thời điểm này, chức năng hiện tại và các chức năng khác không còn có thể thay đổi. Nếu bạn cần thay đổi, bạn cần thay đổi phím chế độ và nhấn và giữ để chọn
• Trong chế độ sạc (CHARGE), bạn có thể thay đổi chế độ sạc độc lập hoặc các tùy chọn hiện tại khác nhau trong vòng 8 giây và sạc pin hỗn hợp khác nhau. Thao tác đơn giản, nhấn nhẹ nút tương ứng của pin 1234 trong vòng 8 giây, sau đó nhấn nút chế độ để thay đổi chế độ, nhấn nút hiện tại để thay đổi chức năng phát hiện dung lượng, độc lập, sạc hỗn hợp, 8 giây sau khi lựa chọn vào trạng thái làm việc, chú ý đến pin Chọn dòng sạc theo kích thước của dung lượng. Nếu không cần sạc nhanh, nên sạc với 500mA, đây là cách an toàn nhất
• Ở chế độ sạc, bạn có thể chuyển sang xem dung lượng sạc (mAh) / thời gian sạc (h) / điện trở trong pin (mR) / dòng sạc (mA), điện áp (V) 5 với pin được sạc đầy bằng cách nhấn phím 1234 Nó sẽ được hiển thị sau đó, (kết thúc sạc)

FAST TEST (chế độ phát hiện dung lượng nhanh)

• Sau khi bộ sạc được đặt vào pin và được kết nối với nguồn điện, nhấn (phím MODE) trong vòng 8 giây để chọn (chế độ phát hiện dung lượng nhanh FAST TEST), sau đó nhấn (phím chọn hiện tại CURREN) để chọn dòng điện yêu cầu Sau 8 giây, nó sẽ khóa công việc bạn đã chọn. Tham chiếu quy trình kiểm tra dung lượng nhanh: nhập FASTT TEST – nạp lại pin hiện tại, trước tiên là xả pin, sau đó sạc đầy pin và ghi lại dung lượng sạc để phát hiện dung lượng pin.
• Lưu ý rằng khi sản phẩm ở chế độ phát hiện công suất, chế độ xả được chia thành 2 loại. Khi bạn chọn dòng sạc là (300mA, 500mA), hệ thống sẽ tự động mặc định là dòng xả 250mA, khi bạn chọn dòng sạc là (700mA, 1000mA), Hệ thống tự động mặc định là 500mA.

NOR TEST (chế độ xả bình thường)

• Chế độ NOR TEST: trước tiên hãy sạc pin, sau đó xả pin và ghi lại dung lượng xả để phát hiện dung lượng pin, sau đó tự động sạc pin; tham chiếu quy trình phát hiện dung lượng: NOR TEST – sạc hiện tại đã chọn – xả pin -sạc lại một lần nữa.
• Sau khi bộ sạc được đặt vào pin và được kết nối với nguồn điện, nhấn nhẹ (phím MODE) trong vòng 8 giây, chọn chế độ NOR TEST và nhấn phím MODE trong 2 giây ở bất kỳ trạng thái nào để vào chế độ NOR TEST
• Sau khi vào chế độ NOR TEST, bạn có thể chọn dòng điện 300mA, 500mA, 700mA hoặc 1000 mA thông qua phím chọn hiện tại (CURREN) trong vòng 8 giây. Hệ thống sẽ khóa dòng điện bạn đã chọn sau 8 giây. Trong vài giây, không có cài đặt nào được thực hiện, sau đó hệ thống sẽ tự động khóa mức sạc 500mA (tại thời điểm này, dòng được chọn là dòng sạc mặc định của hệ thống và dòng xả được tự động chọn là 250mA trong khi xả), trong vòng 8 giây này, Chọn dòng điện 700mA hoặc 1000mA để sạc và dòng xả sẽ tự động chọn 500mA khi xả.
• Khi pin được sạc đầy, hệ thống sẽ tự động chuyển sang xả, dòng xả sẽ là giá trị mặc định của hệ thống (dòng điện khi được sạc) và ghi lại dữ liệu trong khi xả để phát hiện dung lượng pin, khi màn hình xuất hiện, chế độ phát hiện dung lượng kết thúc, Tại thời điểm này, thông số hiển thị trên màn hình LCD là giá trị tham chiếu thực tế của pin;
• Sau khi chế độ phát hiện dung lượng kết thúc, bộ sạc sẽ sạc lại pin với các thông số hiện tại được chọn cho đến khi được sạc đầy.

Đầu ra USB 5V

• USB chỉ được sử dụng làm đầu ra di động 5V, dòng điện đầu ra là 1000mA và đầu ra USB không hợp lệ khi được kết nối với nguồn điện.
• Khi pin được đặt vào khe cắm, nó sẽ xuất ra USB / 5V và thay đổi để đánh thức. Tại thời điểm này, nó có thể cung cấp năng lượng cho các sản phẩm điện tử 5V.
• 4 khe cắm pin của sản phẩm, bất kỳ khe cắm nào cũng có thể là đầu ra USB, nên đặt pin vào cả hai khe cắm.
• Đầu ra USB 5V chỉ hợp lệ cho pin lithium 3.7V, pin NiMH không hợp lệ.
• ​​​​​​​Bộ Sạc và test dung lượng pin Liitokala Lii-500
